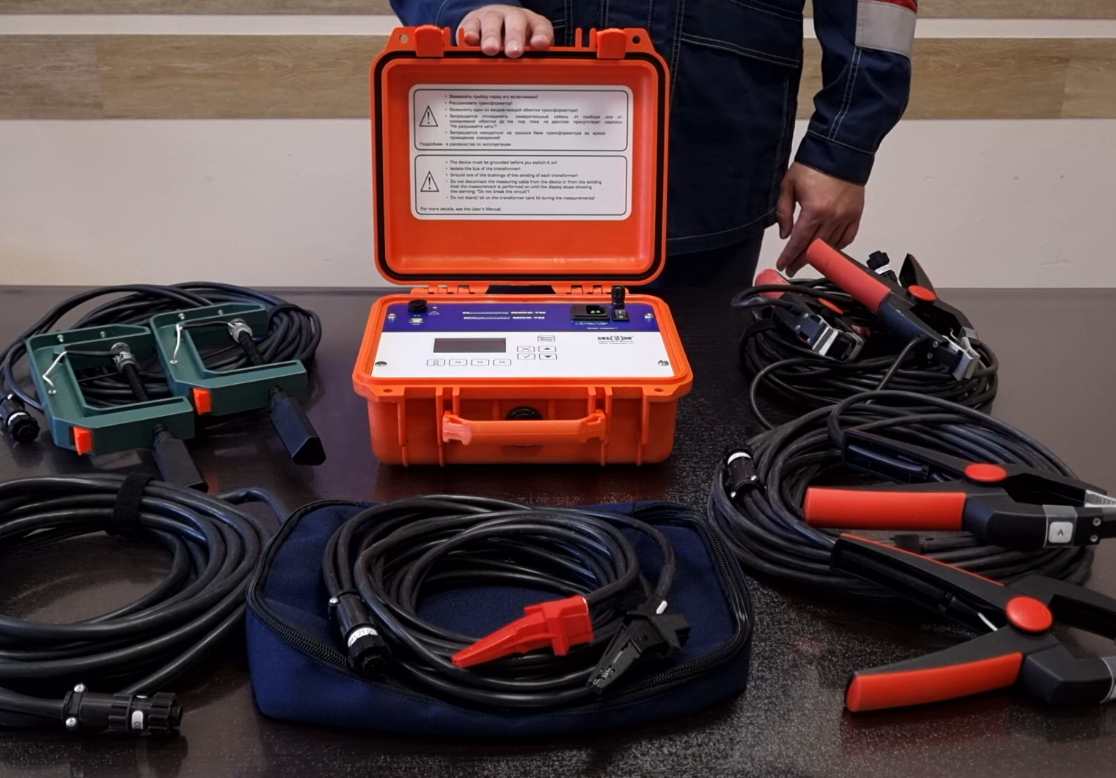

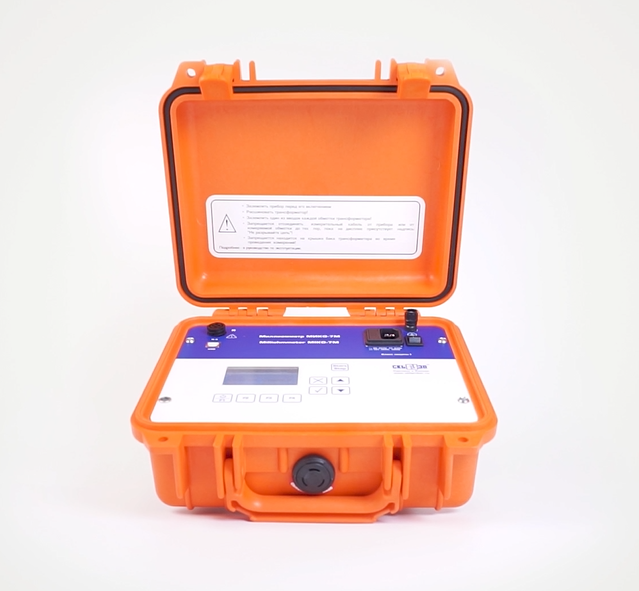

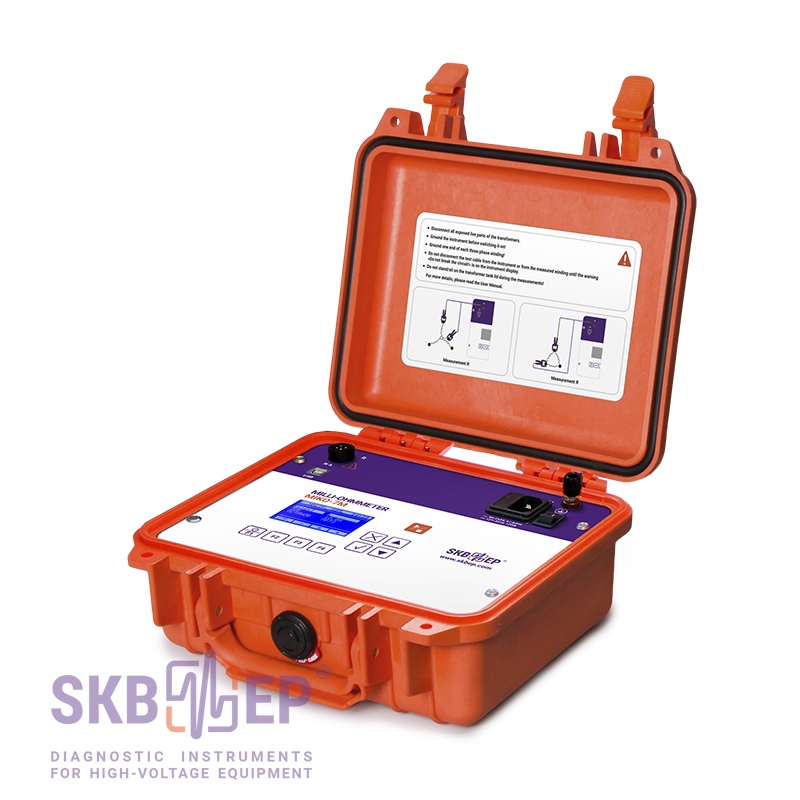

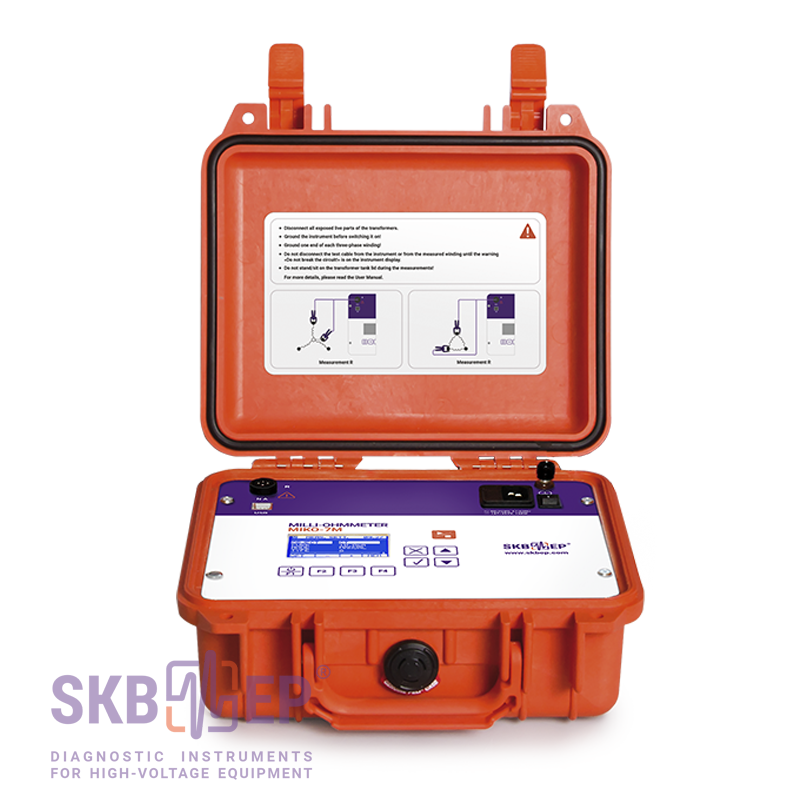

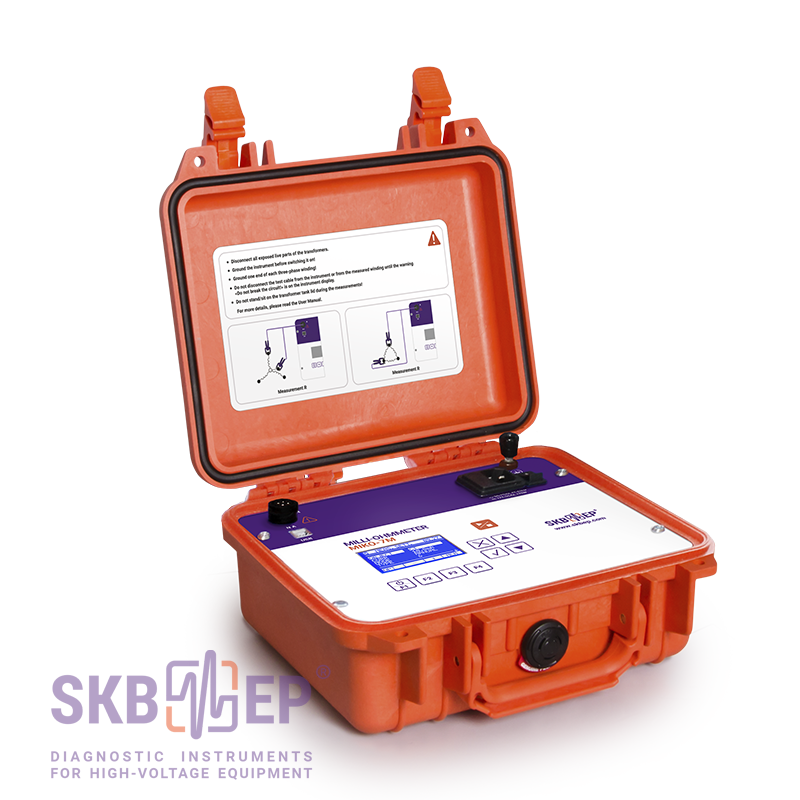

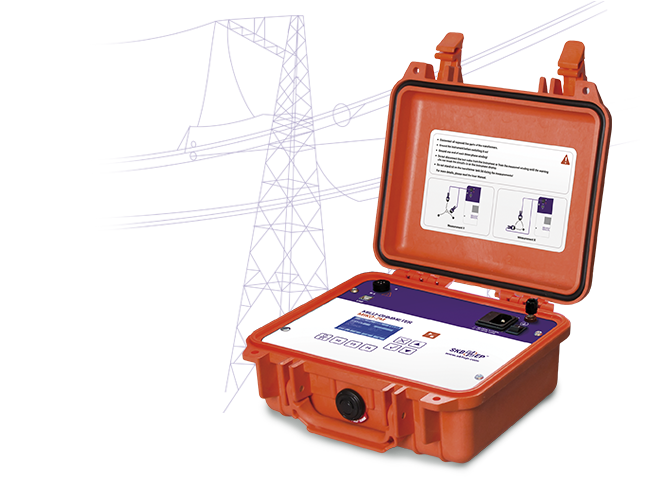

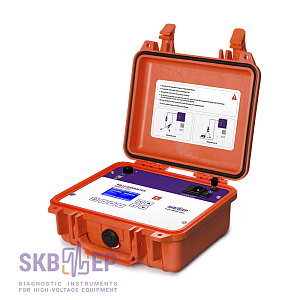

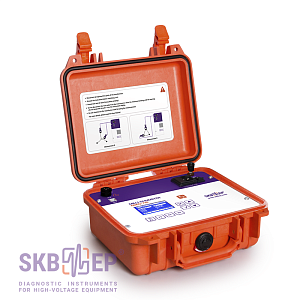

Milliohmmètre MIKO-7M(A)

Certificates

  • Certificat de sécurité IEC 61010-1:2001

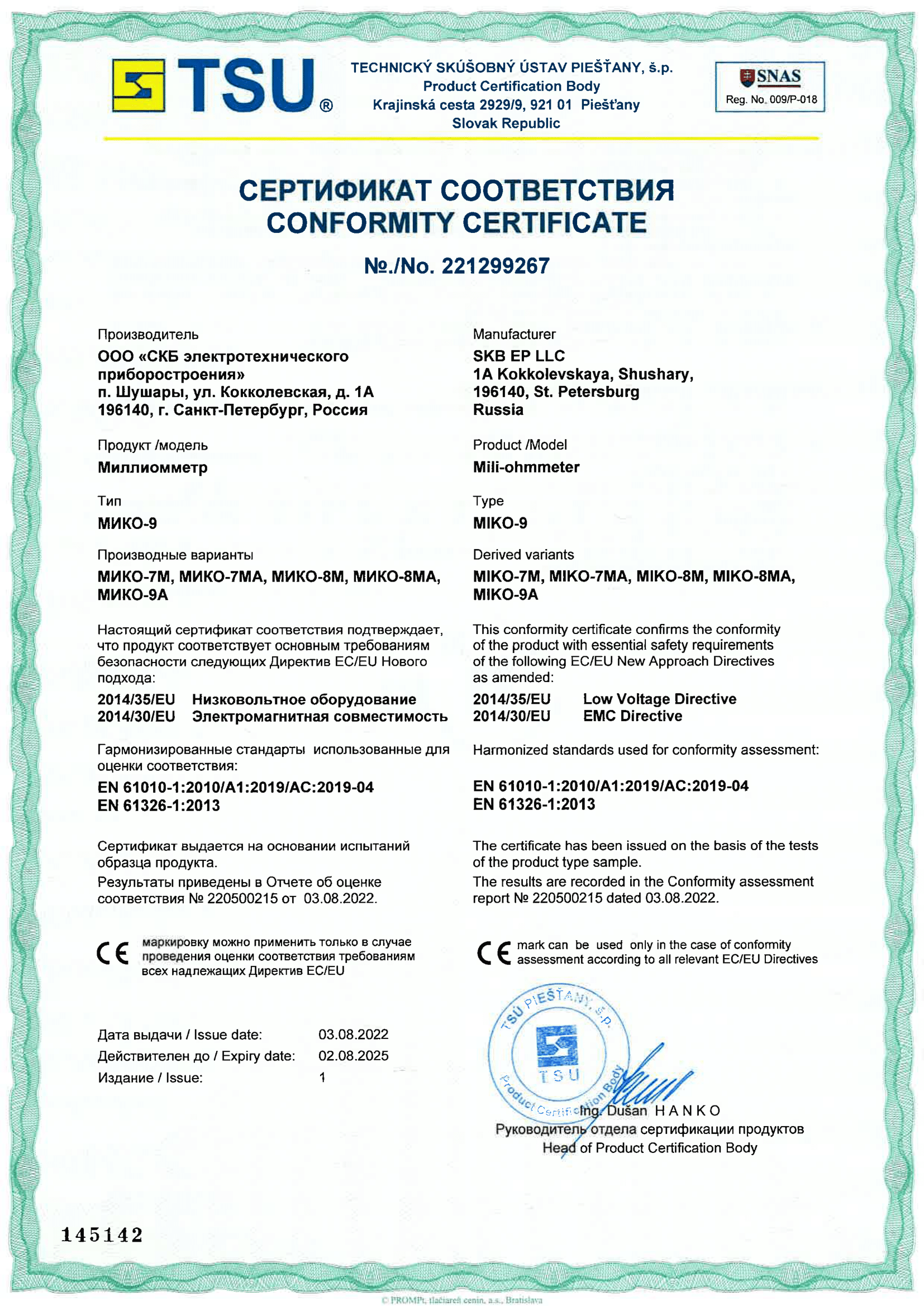

  • Répond aux exigences de sécurité européennes de EC / UE

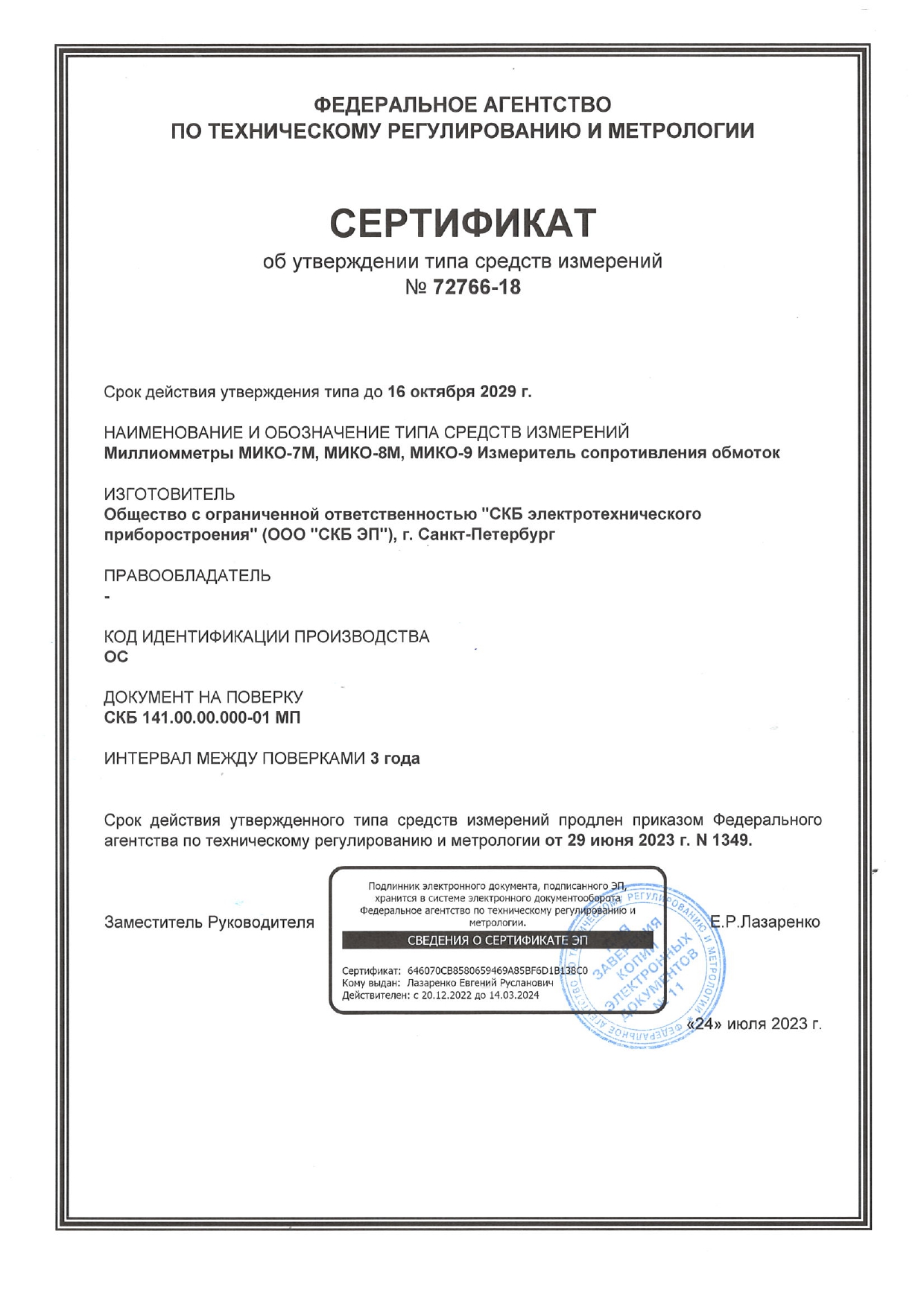

  • Certificats du Registre national russe

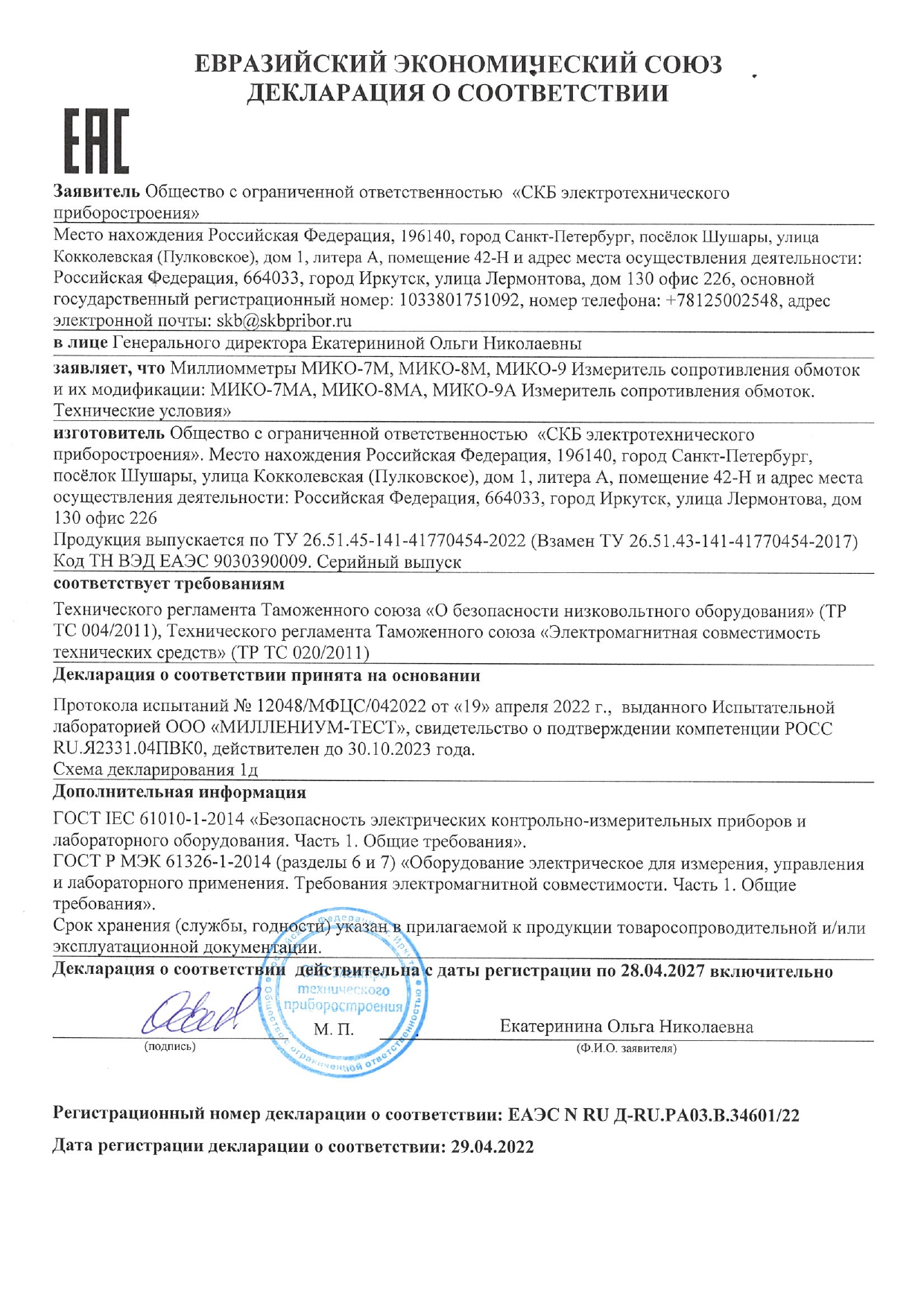

  • Déclarations de conformité de l’Union douanière / de l’Union économique eurasienne

Mesure de la résistance électrique en circuits inductifs et non inductifs dans la plage de 10 mcOhm ÷ 2 kOhm en courants jusqu’à 10 A

More

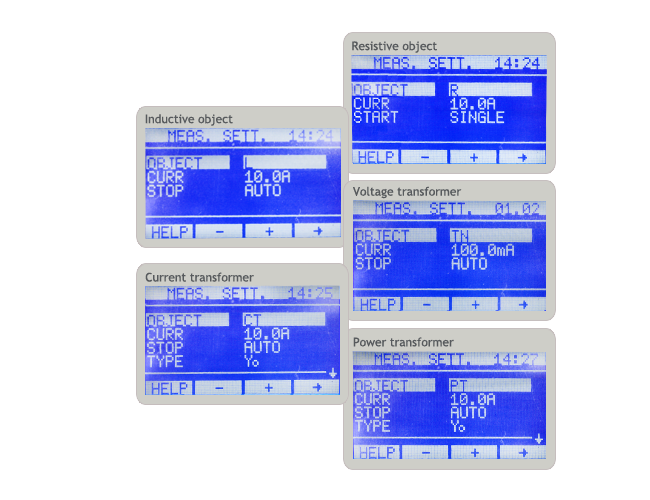

Modes spécialisés de mesure des objets différents

More

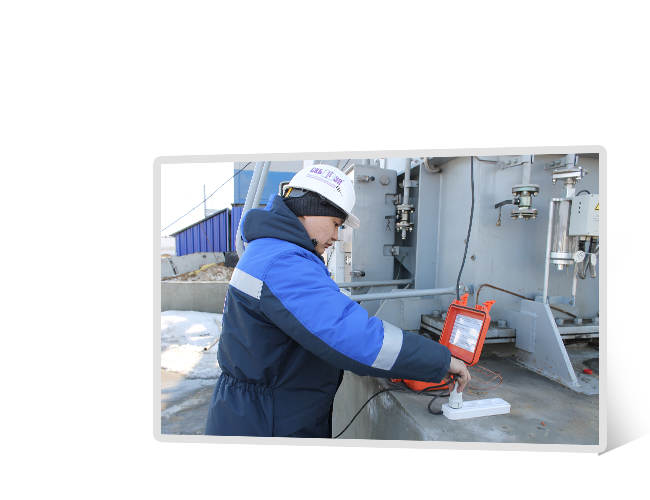

Haute précision de mesure non seulement dans les conditions de laboratoire, mais aussi en sous-stations

More

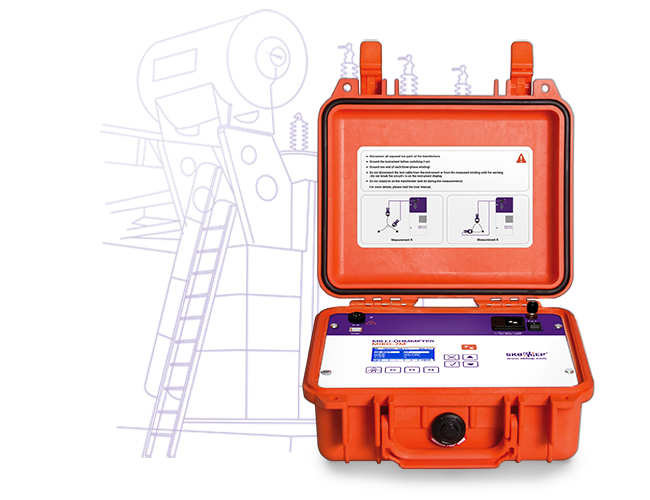

Haut degré de la protection et conformité aux exigences de sécurité

More

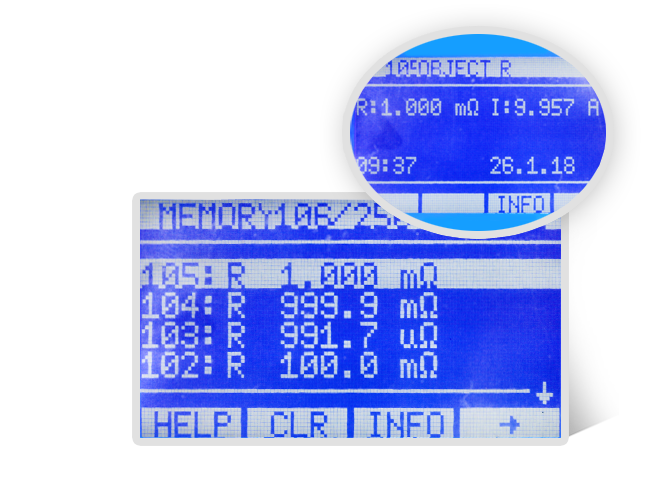

Les archives des mesures dans l’appareil

More

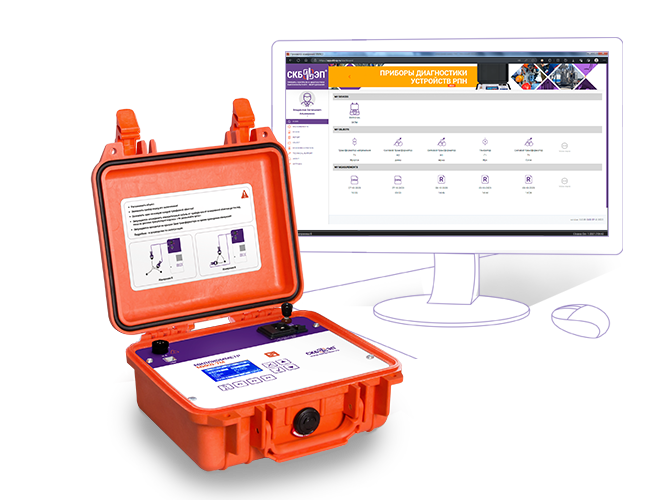

Liaison avec l’ordinateur personnel à travers le Bluetooth

More

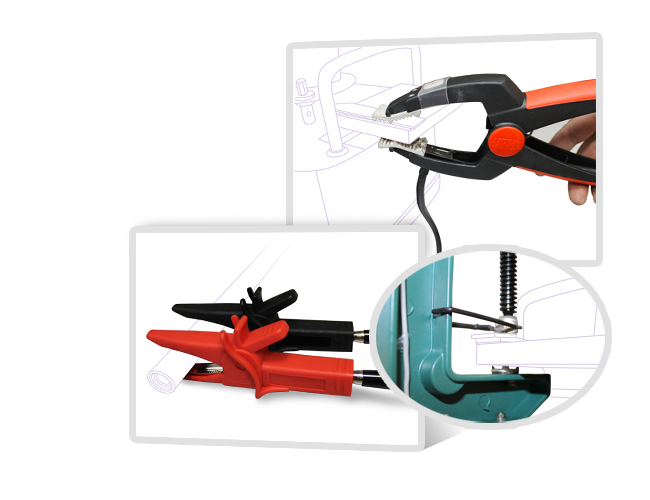

Les câbles de mesure à la construction ergonomique

More

Alimentation à partir du réseau et/ou de la batterie accumulatrice incorporée

More

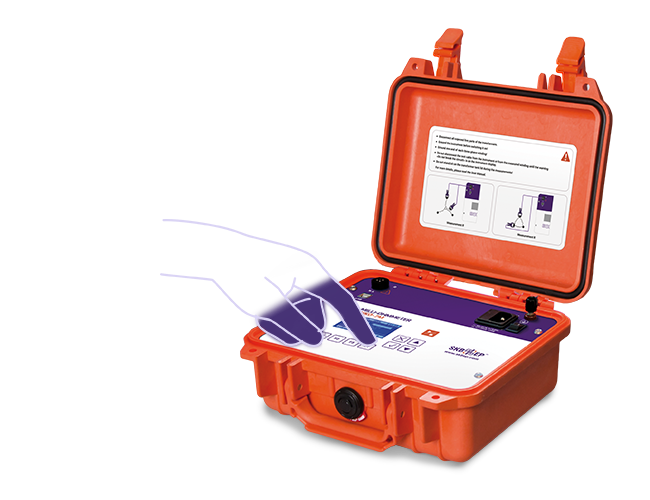

Simple, moderne et pratique

More
  • Des enroulements des transformateurs de puissance et de mesure, des enroulements des moteurs électriques, des générateurs, des compensateurs linéaires et des enroulements des autres équipements avec grande inductance;
  • Des contacts des interrupteurs, des résistances, des bandes et des autres circuits, sans inductance;
  • Des contacts du sélecteur des dispositifs REC, des dispositifs de mise à la terre, des disjoncteurs et d’autres joints de contacts, démontables et non démontables.

L’appareil réalise les modes spécialisées de mesure des objets différents, qui tiennent compte de leurs particularités spécifiques : objet résistif, inductif, transformateur de résistance, transformateur de courant et transformateur de puissance.

Selon le type d'objet, un mode de mesure spécial peut être sélectionné. Par exemple, pour un objet résistif:

  • AUTO: le lancement automatic de la mesure, lorsque le circuit de mesure est fermé.
  • UNIQUE: le lancement de la mesure par la commande de l'utilisateur, lorsque le bouton START est appuyé.

Pour un objet inductif, l'utilisateur peut également sélectionner l'un des deux modes:

  • MANUEL: le lancement et l'arrêt de la mesure se font manuellement en appuyant sur le bouton START.
  • AUTO: le lancement de la mesure en appuyant sur le bouton START. L'arrêt est effectué automatiquement, lorsque le critère spécifié est atteint.

La méthode de mesure automatique brevetée pour des objets inductifs garantit la plus grande précision des résultats dans l'ambience électromagnétique difficile.

  • contre un excès du courant de mesure;
  • contre de la force électromotrice de l’auto-induction.

Lors du débranchement, au cours de la prise de mesure, du câble des départs du transformateur ou de l’appareil, ainsi que du câble d’alimentation du réseau en circuit coupé, il apparaît une force électromotrice de l’auto-induction jusqu’à plusieurs kilovolts, et dans le lieu de coupure il apparaît un arc électrique.

Dans le MIKO-8, est réalisée une protection réservée contre la force électromotrice de l’auto-induction dans le cas du débranchement occasionnel du câble de mesure ou du câble d’alimentation, ce qui protège les utilisateurs contre la décharge électrique, et l’appareil contre la détérioration:

  • kit des protections requises contre le réchauffement de la boîte de mesure;

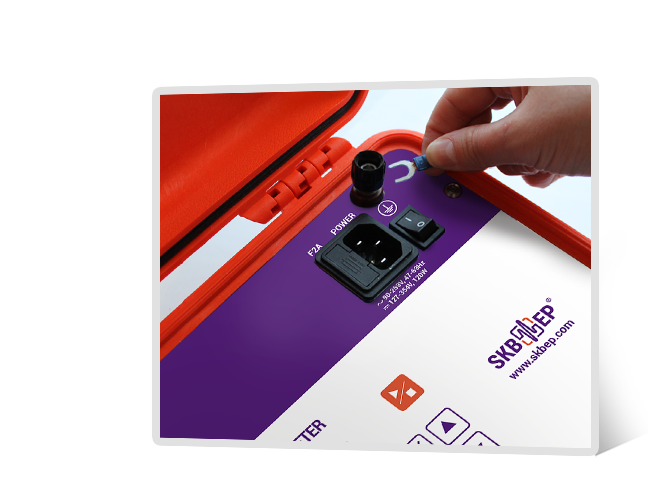

  • contact de la mise à la terre de protection dans la prise réseautique en broches de courant, et borne de la mise à la terre de protection sur le corps de la boîte de mesure.

Sont destinées à la visualisation, reproduction ou élimination des résultats des mesures (jusqu’à 200 mesures).

Liaison avec l’ordinateur personnel à travers le USB ou Bluetooth assure les processus suivants:

  • Commande de l’appareil à l’aide de l’ordinateur personnel;
  • Systématisation et conservation des résultats sur l’ordinateur;
  • Rédaction des rapports de mesures.

Un programme spécialisé du fabricant est utilisé pour le transfert des données vers l’ordinateur et pour la tenue des archives externes des mesures.


De longueurs différentes et avec des tailles différentes de capture des bornes type «crocodile», serrent à la prise des mesures à partir de la terre, comme à partir du couvercle des transformateurs des tensions toute classe.

Pour faciliter le choix, le milliohmmètre MIKO-7M est présenté sous deux modifications: avec accumulateur incorporé (MIKO-7МA) et sans batterie incorporée (MIKO-7M), au choix du client. Outre cela, l’appareil peut être alimenté à partir du réseau (≃ 110 ÷ 220, 330 V).

L’appareil est pratique et simple, son interface est simple et compréhensible, ce qui a été noté plusieurs fois par les utilisateurs.

Caractéristiques Valeur
Diapason de mesure 1 μΩ ÷ 2 kΩ
Résolution 0,1 μΩ
Précision ±(0,1%+0,5 μΩ)
Diapason de mesure du courant 0,001 ÷ 10 A
Diapason de mesure du courant en mode DRM 0,1 ÷ 10 A
Nombre de chiffres à la sortie du résultat de la mesure 5
MIKO-7MA: alimentation (batterie intégrée) Lithium-ion
MIKO-7MA: temps de charge de la batterie 3H
MIKO-7MA: durée de fonctionnement continu de la batterie 8H
Mémoire intégrée jusqu'à 200 mesures
Connexion PC Bluetooth
Écran Graphique monochrome, 128 x 64 points
Consommation d'énergie 120 W
Puissance de sortie 60 W
Alimentation (source de tension) ~ 90 à 253 V, 47 à 63 Hz = 127 à 354 V
Dimensions 270x250x130 mm
MIKO-7MA: poids de l'appareil 4 Kg
MIKO-7M: poids de l'appareil 2,7 Kg
Protection environnementale IP 67 (couvercle de l'instrument fermé)
IP 40 (couvercle de l'instrument ouvert)
Diapason de température lors de l'utilisation de l'appareil de -20°C à +55°C
Période de garantie 3 ans
Période d'étalonnage 3 ans
Langue de l'interface et manuel d'utilisation Anglais/Russe

Équipement standard

Photo Item, Index Application
Boîte de mesure<br>MIKO-7М ou МИКО-7МА
  • Boîte de mesure
    MIKO-7М ou МИКО-7МА
  • 048.00.00.000 ou 048.00.00.000-01
  • Boîte de mesure
    MIKO-7М ou МИКО-7МА
  • 048.00.00.000 ou 048.00.00.000-01

Appareil et documentation d’accompagnement: certificat sur le calibrage, manuel d’exploitation, formulaire.

Câbles de mesure<br><b>sur commande</b>
  • Câbles de mesure
    sur commande
  • Câbles de mesure
    sur commande

Pour que l’exploitation soit facile à l’utilisateur, les câbles de mesure ne font pas partie de la composition standard. Chacun peut choisir un câble conforme à ses besoins.
Choisissez un câble de mesure au moins (voir ci-bas «Composition supplémentaire sur commande»).

Câble de réseau
  • Câble de réseau
  • 031.23.00.000
  • Câble de réseau
  • 031.23.00.000

Pour branchement de l’appareil au réseau d’alimentation. Plage de température -25 °С ÷ +120 °С. Isolation caoutchouc. Longueur 2 m.

Fil de court circuit
  • Fil de court circuit
  • 010.01.00.000
  • Fil de court circuit
  • 010.01.00.000

Pour mise à la terre du corps de l’appareil. Au bout le sergent et le nez à vis. Courant nominal 50А. Longueur 2 m.

Équivalent de résistance zéro
  • Équivalent de résistance zéro
  • 023.15.00.000
  • Équivalent de résistance zéro
  • 023.15.00.000

Vérification de l’exactitude du point zéro de l’échelle de résistance. Valeur 0,000 mcOhm.

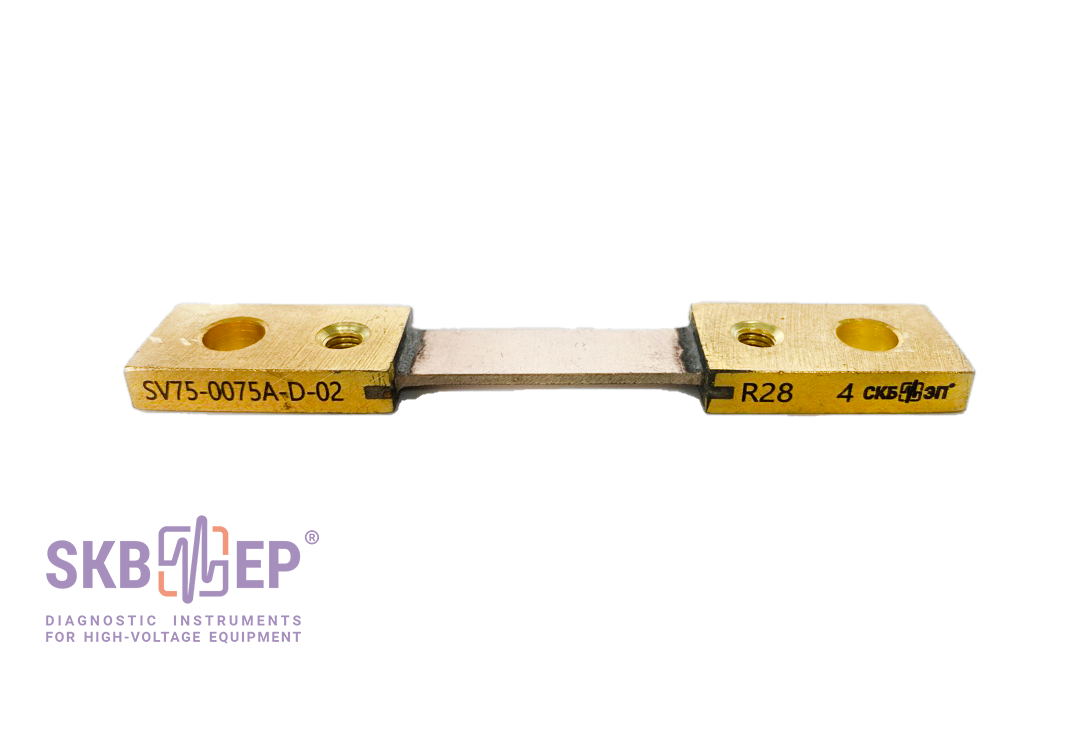

Shunt 75ШСМ М3, <br>75-0,5
  • Shunt 75ШСМ М3,
    75-0,5
  • Shunt 75ШСМ М3,
    75-0,5

Vérification de la fonctionnalité. Valeur 1 mOhm ± 0,5%.

Coupe-circuit ВП2Б-1В-2А (2 pièces)
  • Coupe-circuit ВП2Б-1В-2А (2 pièces)
  • Coupe-circuit ВП2Б-1В-2А (2 pièces)

Pour protection de la source d’alimentation.

Sac pour le kit des articles de fixation
  • Sac pour le kit des articles de fixation
  • 126.06.02.000
  • Sac pour le kit des articles de fixation
  • 126.06.02.000

Équipement supplémentaire (sur commande)

Photo Item, Index Application

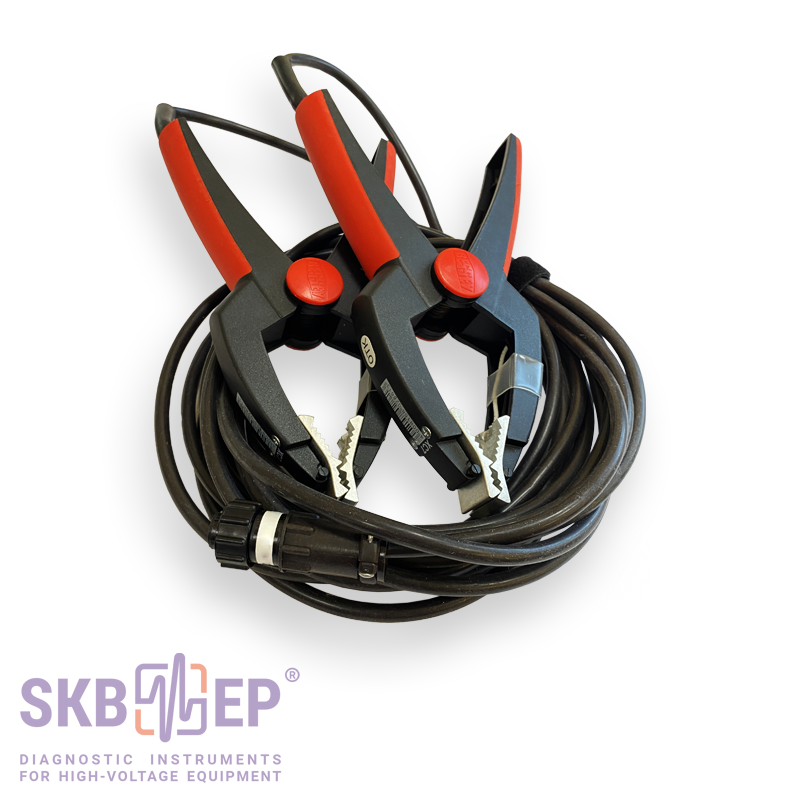

Câble de mesure
  • Câble de mesure
  • 041.18.00.000
  • Câble de mesure
  • 041.18.00.000

Câble pour branchement aux entrées du transformateur. Fabrication en tube élastique silicone, résistant aux températures basses et hautes et aux milieux agressifs. Bornes type "crocodile" à l’ouverture jusqu’à 70 mm. Longueur 8,5 m.

Câble de mesure
  • Câble de mesure
  • 041.22.00.000
  • Câble de mesure
  • 041.22.00.000

Modification du câble 041.18.00.000 pour une utilisation sur des transformateurs dont les sorties sont proches. Fabrication en tube élastique silicone, résistant aux températures basses et hautes et aux milieux agressifs. Bornes type "crocodile" à l’ouverture jusqu’à 70 mm. Longueur 8,5 m. Poids 1.72 kg

Câble de mesure
  • Câble de mesure
  • 041.30.00.000
  • Câble de mesure
  • 041.30.00.000

Câble pour branchement aux entrées du transformateur dont les sorties sont proches. Fabrication en tube élastique silicone, résistant aux températures basses et hautes et aux milieux agressifs. Bornes type "crocodile" à l’ouverture jusqu’à 50 mm. Longueur 3,5 m. Poids 0.76 kg.

Câble de mesure
  • Câble de mesure
  • 041.26.00.000
  • Câble de mesure
  • 041.26.00.000

Câble est une alternative au câble de mesure 041.18.00.000. Fabrication en tube élastique silicone, résistant aux températures basses et hautes et aux milieux agressifs. Bornes type sergent à l’ouverture jusqu’à 103 mm. Longueur 8,5 m.

Câble de mesure
  • Câble de mesure
  • 041.19.00.000
  • Câble de mesure
  • 041.19.00.000

Câble est destiné pour mesure de la résistance de passage des joints de contact, ainsi que pour mesure de la résistance des enroulements des transformateurs du courant et des transformateurs de la tension. Longueur 3,0 m. Bornes: contacts de courant et potentiels, dotés des broches type "banane", aux palpeurs démontables diamètre de broche 3 mm (longueur 70 mm, 2 pièces), ainsi que bornes type "crocodile" à l’ouverture 25 mm (2 pièces).

Câble de mesure pour <br>TC et TT
  • Câble de mesure pour
    TC et TT
  • 041.21.00.000
  • Câble de mesure pour
    TC et TT
  • 041.21.00.000

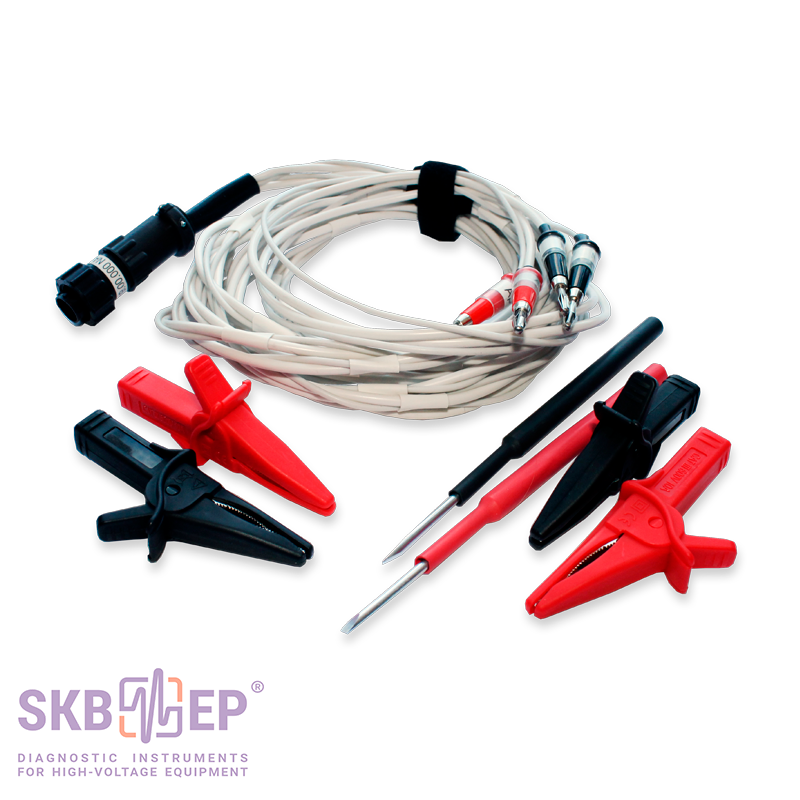

Câble est destiné pour mesure de la résistance électrique des enroulements des transformateurs du courant et des transformateurs de la tension, incorporés dans transformateur/interrupteur, et séparés. Bornes type "crocodile" à l’ouverture 20 mm. Longueur 4,0 m.

Prolongateur aux câbles de mesure
  • Prolongateur aux câbles de mesure
  • 031.20.00.000
  • Prolongateur aux câbles de mesure
  • 031.20.00.000

Conseillé pour l’utilisation commune avec les câbles de mesure 041.18.00.000 (ouverture jusqu’à 80 mm), 041.22.00.000(ouverture jusqu’à 80 mm) et 041.26.00.000 (ouverture jusqu’à 103 mm). Prolongateur est fabriqué en tube élastique silicone, résistant aux températures basses et hautes et aux milieux agressifs. Longueur 6,5 m.

Bornier pour bobine normale
  • Bornier pour bobine normale
  • 023.12.00.000
  • Bornier pour bobine normale
  • 023.12.00.000

Pour les laboratoires de vérification: réalisation de la vérification / du calibrage de l’appareil.

Sac pour les câbles et la documentation
  • Sac pour les câbles et la documentation
  • 126.06.00.000
  • Sac pour les câbles et la documentation
  • 126.06.00.000

Sac commode, pratique et antiusure pour le transport des câbles, documents et autres éléments supplémentaires de l’appareil MIKO-9.

Barre - manipulateur
  • Barre - manipulateur
  • 110.41.00.000
    110.41.00.000-01
    110.41.00.000-02
  • Barre - manipulateur
  • 110.41.00.000
    110.41.00.000-01
    110.41.00.000-02

Barre - manipulateur est destiné à la connexion des câbles de mesure de couvercle du réservoir du transformateur de puissance jusqu’à 220 kV aux entrées HT, sans utilisation des échelles et releveurs.

Dans la composition une barre avec les contacts de courant et potentiels connectés par un plateau de mesure. Le plateau à partir de terre/ de couvercle du réservoir est connecté aux câbles de mesure.

  • Barre - manipulateur pour les équipements jusqu’à 35kV (longueur 2,2 m);
  • Barre - manipulateur pour les équipements jusqu’à 110kV (longueur 3,7 m);
  • Barre - manipulateur pour les équipements jusqu’à 220kV (longueur 5,1 m).
