全新 DP32 传感器助力真空断路器诊断

29 august 2024

高压断路器的诊断各具特色，需要特定的技术方案。为了精确测量高压断路器（VV）的时间、行程和速度参数，SKB EP 推出了 PKV 系列仪器，配备了 DP12 线性运动传感器和 DP21 角运动传感器，以应对不同类型断路器的测量需求。

真空断路器的测量结构是线性的，似乎 DP12 传感器是最佳选择？不完全如此。对于 6-10kV 的真空断路器来说，其行程测量的允许偏差为 ±0.5 mm，而 DP12 的测量误差为 ±1 mm，无法满足这一要求。

	DP12	DP32
离散度（分辨率）	0.5mm	0.01mm
行程测量范围	1 ÷ 900 mm	0.2 - 20 mm
适用断路器	油式、六氟化硫式、真空式、电磁式、空气式	6-10kV 真空断路器

为了解决这一“问题”，我们特别开发了 DP32 传感器！它专为 PKV/M7、PKV/M15 和 PKV/U3（已停产）仪器设计。具备 0.01 mm 的分辨率，行程测量范围可达 20 mm。

为了进一步优化 6-10kV 真空断路器的诊断效果，SKB EP 推出了 DP32 电阻传感器，行程测量范围为 20 mm。 具备 0.01 mm 的高精度测量分辨率。

安装 DP 系列传感器时，需要使用专门的固定装置。PKV/M15、PKV/M7 和 PKV/U3 仪器的标准配置中已经包含了一套适用于大多数俄罗斯和苏联制造断路器的固定装置。对于其他类型的断路器（主要是国外型号），我们还提供了额外的固定装置套件，客户可根据需求进行订购。

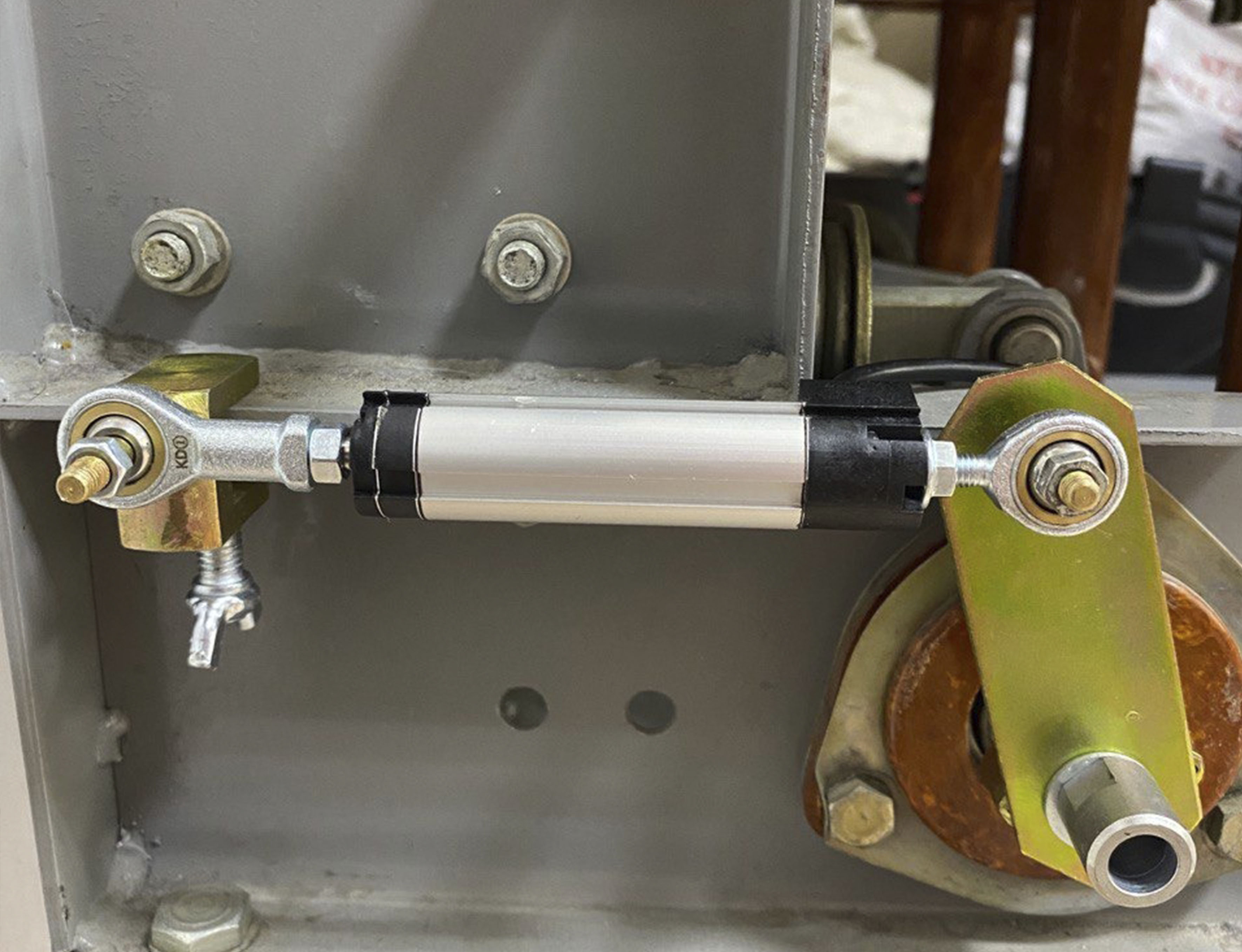

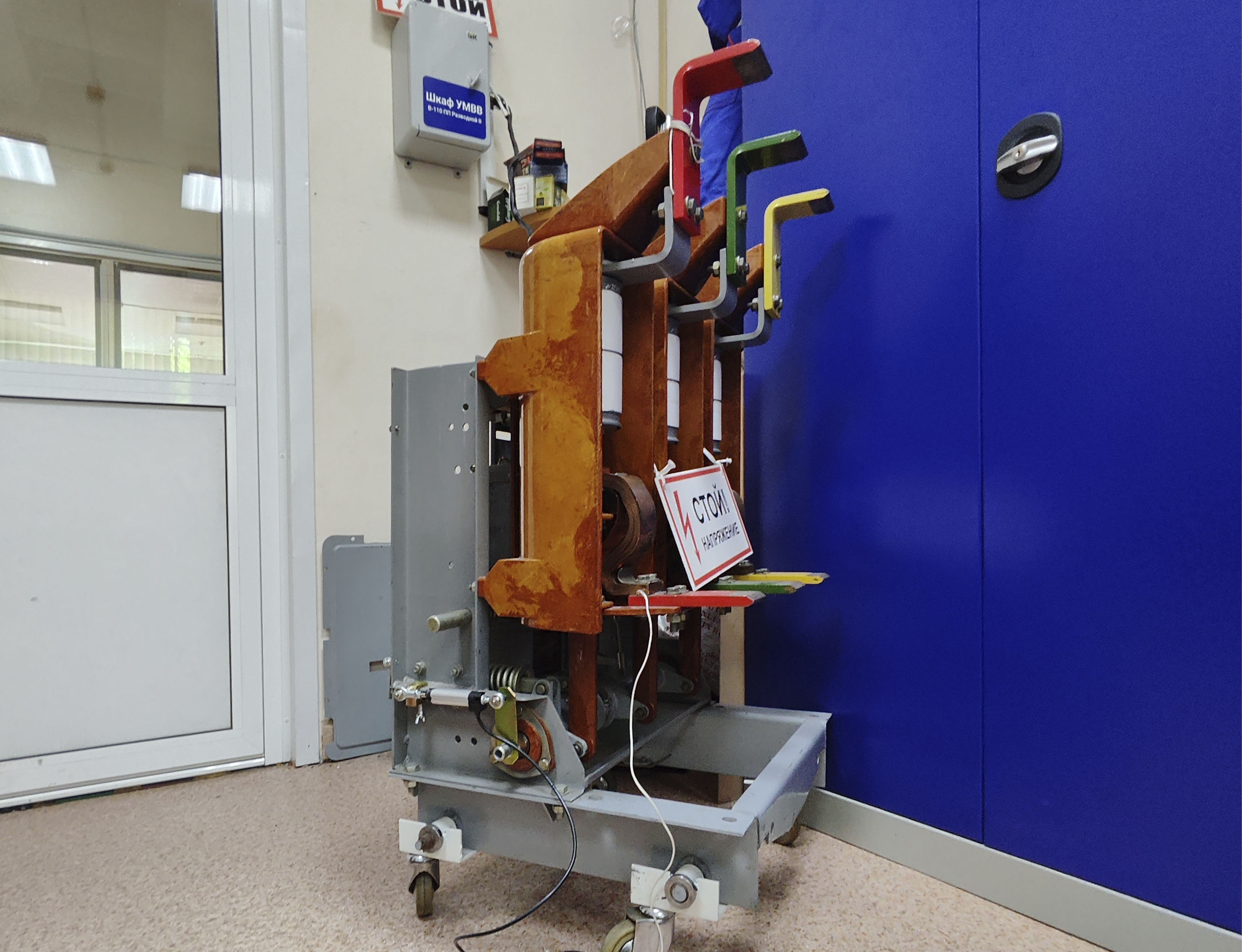

SKB EP 针对 DP32 传感器，还专门为 VBCH-10 断路器（SKB010.50.00.000 抓取装置）、VF-12 断路器（SKB010.56.00.00 杠杆编号77）和 VBUE-10 断路器（SKB010.51.00.000 支架编号70）开发并成功测试了固定装置。
