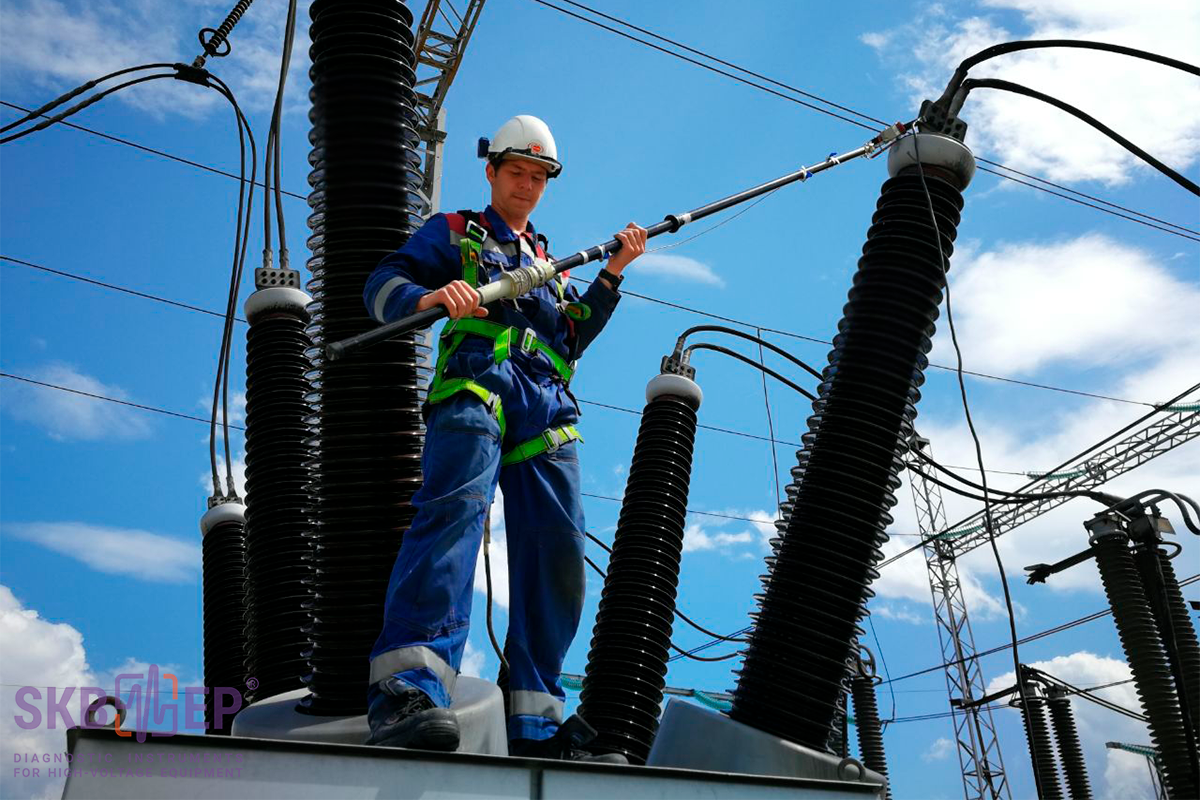

操纵杆是一种附加辅助设备,用于将各种测量仪器的测试电缆夹与停电高压设备的衬套连接到离地面或油箱盖高达5米的高度,而无需使用梯子或高空工作平台。

应用对象:

  • 不同类型的高压断路器;
  • 断开、隔离、短路开关;
  • 高压总线;
  • 电力变压器、自动变压器、电力反应堆。

建议与所有SKB EP仪器,以及其他制造商的仪器一起使用。它有三种尺寸可供选择:

操纵杆的全长、 米        2.2              3.7             5.1
作为组装仪器的重量,公斤 3.4 4.0 4.6

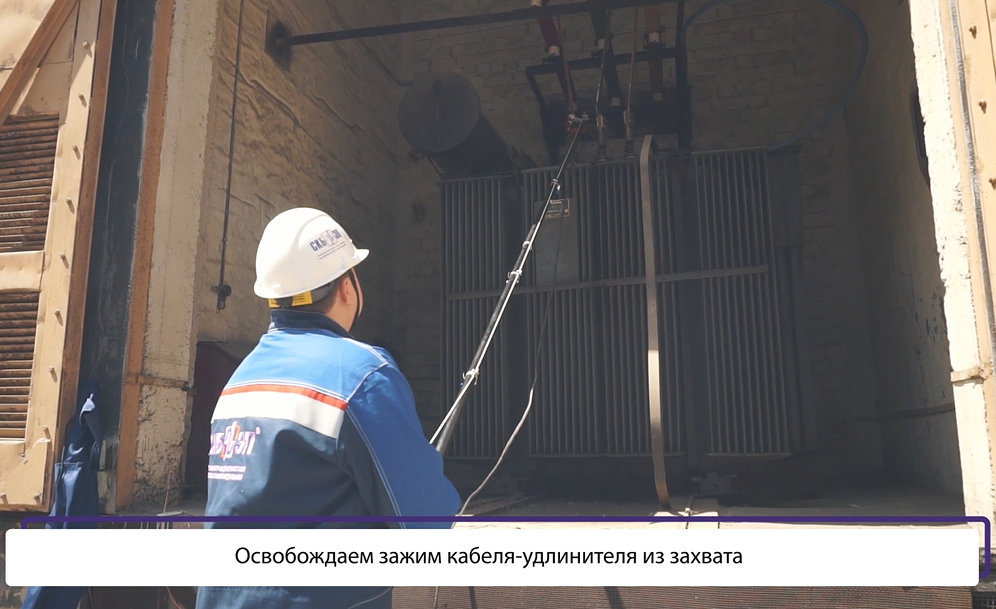

请在我们的 Youtube (或其他)频道上观看有关操纵杆的详细视频: 观看视频订阅

警告!

  • 操纵杆是各种测量仪器的辅助设备,其使用与仪器相协同,只允许在停电高压设备上使用。
  • 使用操纵杆时,必须按照操作规范性文件和安全规定,与目前高压设备的传导部分保持足够的允许的距离。
  • 经认证不低于三级电气安全且未低于电气工程领域中专学历的专业电气人员,才允许使用操纵杆工作。
  • 设备规范中注明了操纵杆安全操作的完整说明。

操纵杆不需要认证。设备说明中注明了操纵杆的安全操作说明。

操纵杆不需要校准或验证。维护是指对产品进行单元损坏的定期检查。

  • 应及时更换损坏的绝缘杆(连接杆、裂缝)。
  • 其余的元件可以在现场修复(取决于损坏情况)。

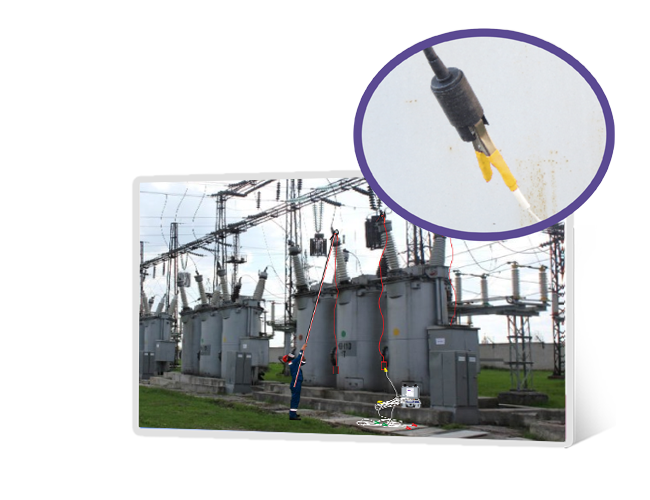

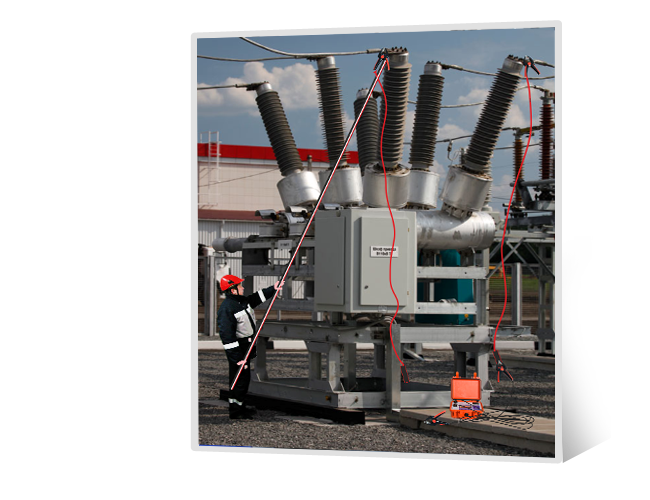

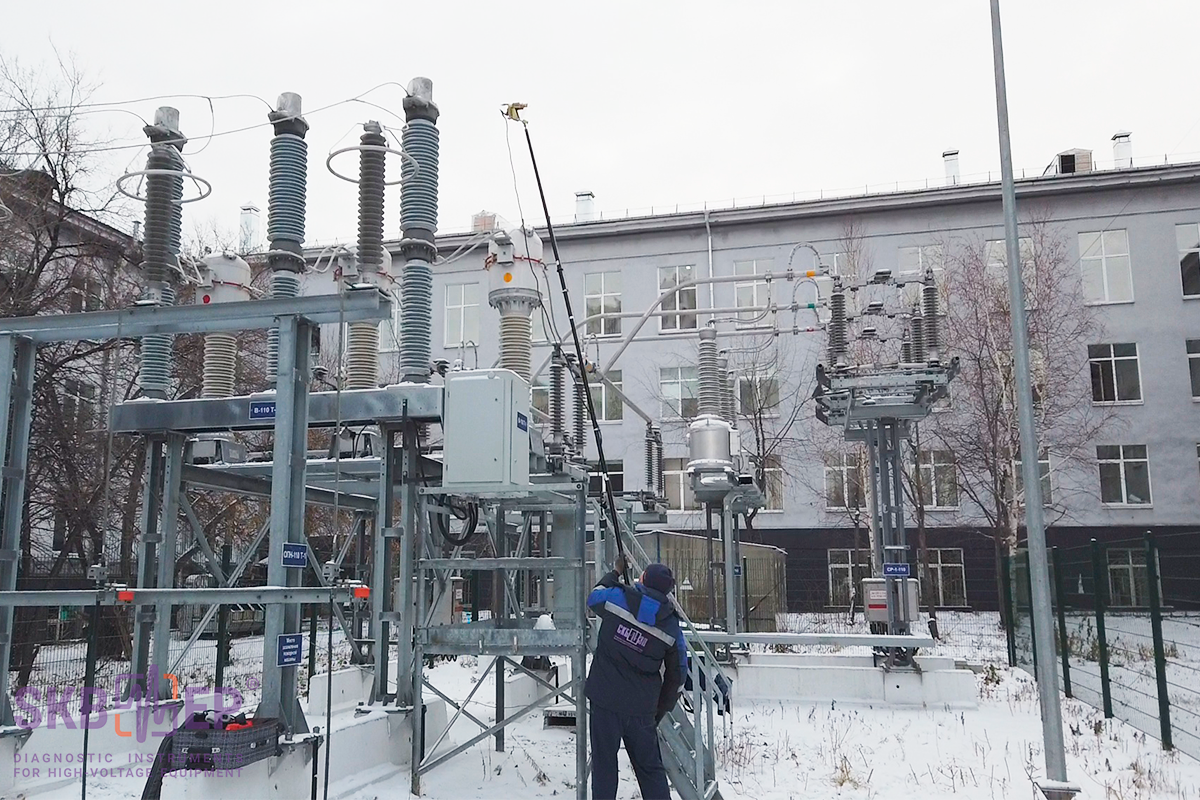

与断路器分析仪 PKV/U3.1, PKV/U3.0PKV/M7一起使用,我们建议购买操纵杆,该杆旨在方便杆杆从地面连接到断路器或油箱盖,无需使用梯子或高架平台即可获得时间、行程和速度特性测量。

为了方便操作,我们推荐一套6件。扩展电缆SKB010.41.08.000(2件)包含在操纵杆的标准整套中)。

建议将操纵杆与 MIKO-1MIKO-21 micro-ohmmeters,微欧计一起使用, 以及 MIKO-2.3 多用途低/高电阻计,用于测试电缆从地面或从罐盖连接到高压断路器的衬套,以及高压断开开关和接地装置的结构元件进行接触电阻测量,无需使用梯子或高架平台。

为了方便操作,我们推荐一套 2 或 6 件。扩展电缆SKB010.41.08.000(2件)包含在操纵杆的标准整套中)。

Manipulating rod extension cable is made according to a four-wire (Kelvin) scheme with the test current capacity of 100 A in the presence of a good contact.

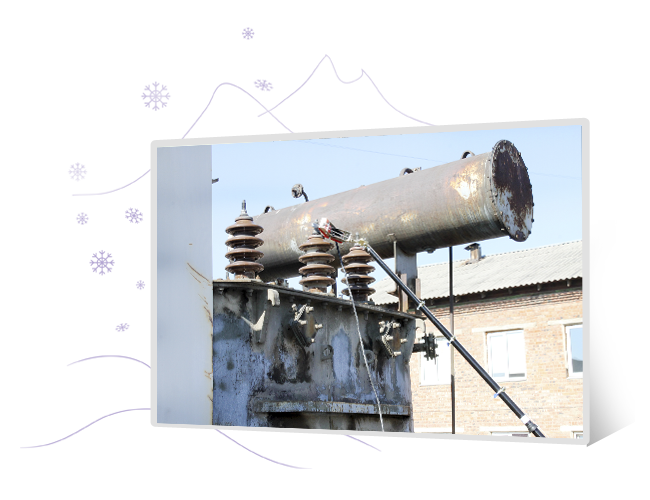

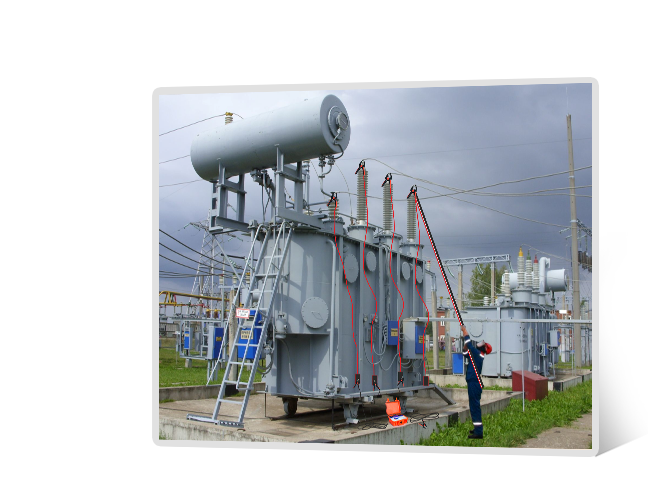

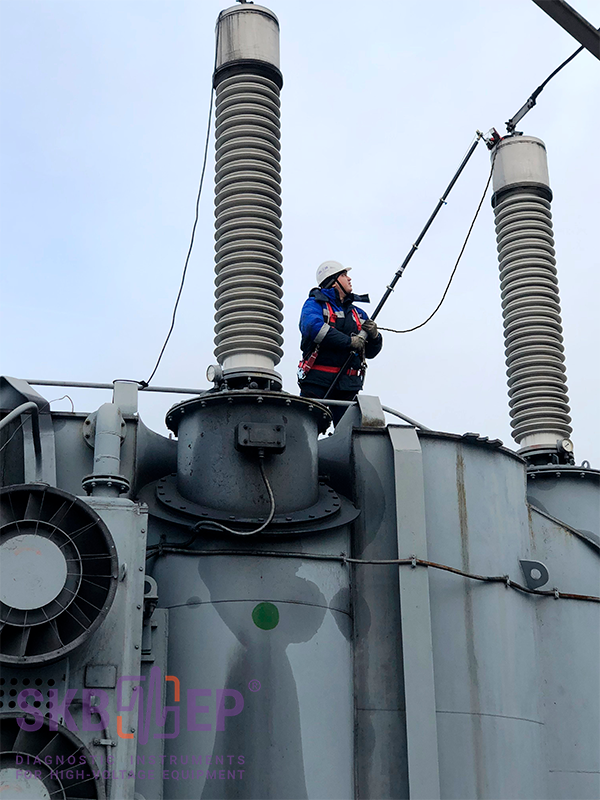

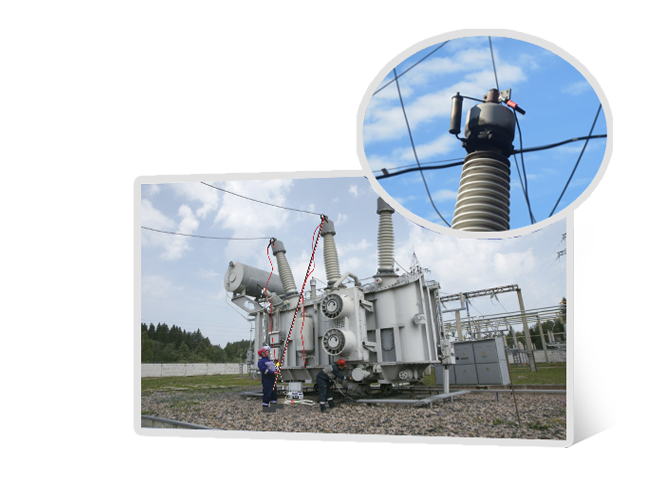

如果专家使用或计划使用毫欧计 MIKO-7M(A), MIKO-8M(A), 或 MIKO-9A, 则操纵杆应是将仪器测试电缆从功率变压器的罐盖连接到高达 220 kV 的高压线圈绕组元件的基本配件,无需使用梯子或高架平台进行有效电阻测量和消磁。

为了方便操作,我们推荐一套 4 或 6 件。扩展电缆SKB010.41.08.000(2件)包含在操纵杆的标准整套中)。

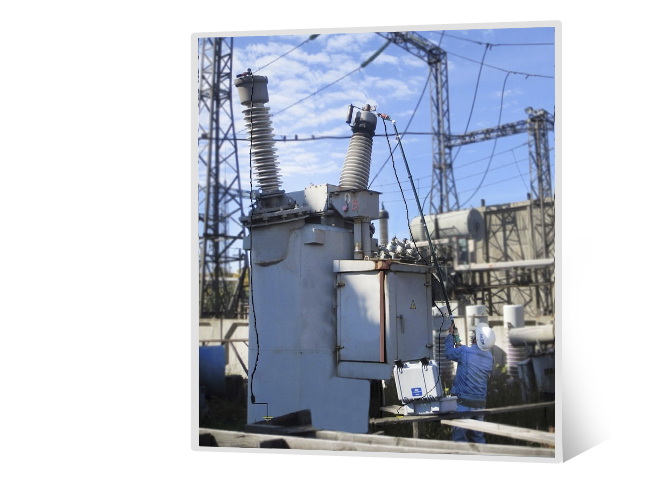

在与功率变压器专业的OLTC 诊断系统PKR-2PKR-2M 操作时,专家可以使用操纵杆将功率变压器罐盖的测试电缆连接,且高达 220 kV系统,而无需使用梯子或高架平台接收接触器操作的示波图和圆形图。

为了方便操作,我们推荐一套2或4件。扩展电缆SKB010.41.08.000(2件)包含在操纵杆的标准整套中)。

建议在-15°C至+45°C的温度范围内储存和操作未覆盖保护的操纵杆,在空气中不含杂质的情况下,相对湿度可达95%,以免造成腐蚀。

禁止在高湿度或雨下使用操纵杆。

使用操纵杆不会造成任何困难。

遵循安全要求并按照与产品一起提供的操作手册工作非常重要。操纵杆的运输非常方便 - 它以特殊的携带包提供,并为其余的单元提供一个袋子。

规格
操纵杆的长度 2.2米
3.7米
5.1米
延长电缆的长度 3.3米
接触区域的宽度 25毫米

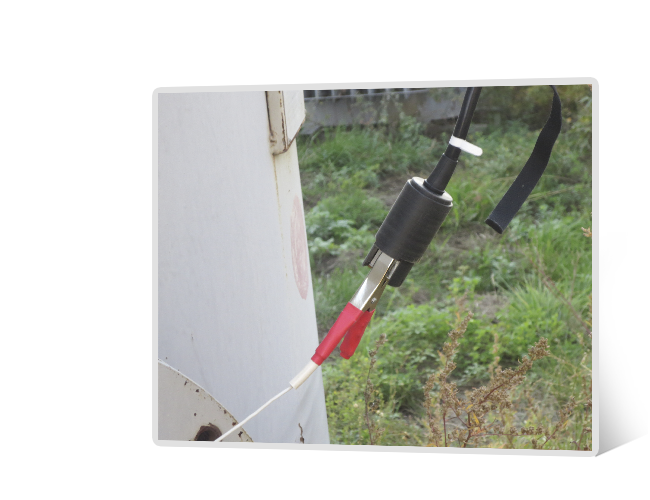

开尔文夹钳开口 高达 80毫米
被鳄鱼夹夹子夹住的电缆的最小直径 5毫米
鳄鱼型夹的水平旋转角度水平 ±90度
鳄鱼夹的垂直旋转角度 0, 45, 90度
接地电缆长度 不短于3.0米
操纵杆的重量 - 2.2 作为组装套 3.4公斤
操纵杆的重量 - 3.7 作为组装套 4.0公斤
操纵杆的重量 - 5.1 作为组装套 4.6公斤
操作温度范围 -15 - +45ºС
用户手册语言 英文

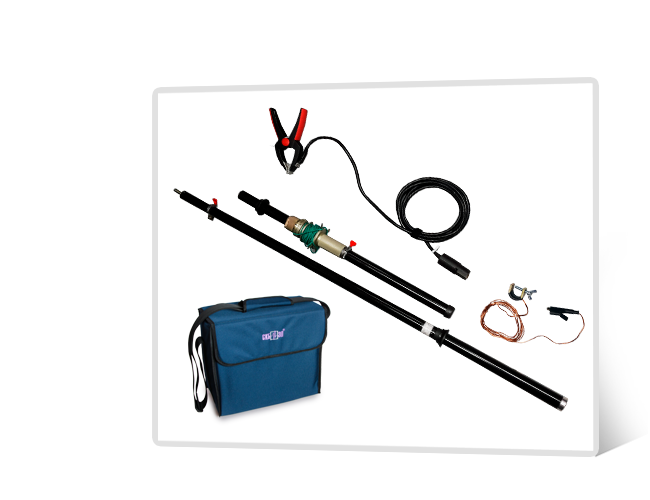

完整套

照片 项目,索引 应用
杆柄带伸缩套和密封圈<br>(1个)<br><br>其他部件(1~3件)
  • 杆柄带伸缩套和密封圈
    (1个)

    其他部件(1~3件)
  • 010.41.00.000
    010.41.00.000-01
    010.41.00.000-02
  • 杆柄带伸缩套和密封圈
    (1个)

    其他部件(1~3件)
  • 010.41.00.000
    010.41.00.000-01
    010.41.00.000-02

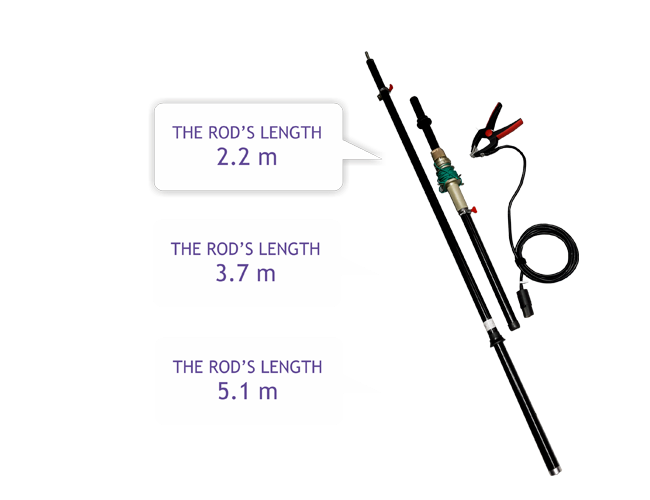

绝缘杆由手柄和附加部分组成(部件数量取决于杆的长度):

  • 操纵杆 - 2.2(长度2.2米/重量作为组装集3.4公斤);
  • 操纵杆 - 3.7(长度3.7米/重量作为组装集4.0公斤);
  • 操纵杆 - 5.1(长度5.1米/重量作为组装集4.6公斤);

扩展电缆(2 件)
  • 扩展电缆(2 件)
  • 010.41.08.000
  • 扩展电缆(2 件)
  • 010.41.08.000

用于同时连接到 2 个高压衬套设备。这个套件就够了,如果你是用于:

  • 微欧计MIKO-1或MIKO-21;
  • 多用途低/高电阻计MIKO-2.3;
  • 毫欧计 MIKO-7M(A)或 MIKO-8M(A ).

  • Manipulating rod extension cable is made according to a four-wire (Kelvin) scheme with the test current capacity of 100 A in the presence of a good contact.

接地电缆
  • 接地电缆
  • 010.41.10.000
  • 接地电缆
  • 010.41.10.000

延长电缆接地用于在电缆连接到衬套时。

工具包
  • 工具包
  • 121.06.00.000
  • 工具包
  • 121.06.00.000

用于附带文档(用户手册),接地夹、扩展电缆和接地电缆。
重量 1.11 千克.

附加组合套(按订单)

照片 项目,索引 应用
扩展电缆(2 件)
  • 扩展电缆(2 件)
  • 010.41.08.000
  • 扩展电缆(2 件)
  • 010.41.08.000

附加延长电缆套件,可同时连接到 4 个 设备的衬套。 可用于测试设备:

  • 多用途低/高电阻计 MIKO-2.3:
  • 毫欧计 MIKO-7M(A)、 MIKO-8M(A ) 和 MIKO-9
  • 变压器 OLTC 诊断系统 PKR-2 和 PKR-2M。

  • Manipulating rod extension cable is made according to a four-wire (Kelvin) scheme with the test current capacity of 100 A in the presence of a good contact.

延长电缆<br>(4件)
  • 延长电缆
    (4件)
  • 010.41.08.000
  • 延长电缆
    (4件)
  • 010.41.08.000

附加组合套(按订单)附加延长电缆套件,可同时连接到 4 个高压设备的衬套。 To be used together with:

  • 微欧计MIKO-1或MIKO-21;
  • 多用途低/高电阻计 MIKO-2.3:
  • 高压断路器分析仪 PKV/M6N、PKV/M7、PKV/U3.1 和 PKV/U3.0。

  • Manipulating rod extension cable is made according to a four-wire (Kelvin) scheme with the test current capacity of 100 A in the presence of a good contact.
