电感和非电感电路中的电阻测量范围为 1 μΩ - 30 kΩ

自动测量三相变压器（先进的测试技术1）

同时测量 2 个绕组的电阻（先进测试技术2）

自动消磁模式

不可拆卸OLTC 的测试评估（DRM 测试）

热运行测试

各种自动计算和非易失性存储器

高水平的保护和安全合规性

自适应的，TFT触摸显示，远程控制和蓝牙数据传输

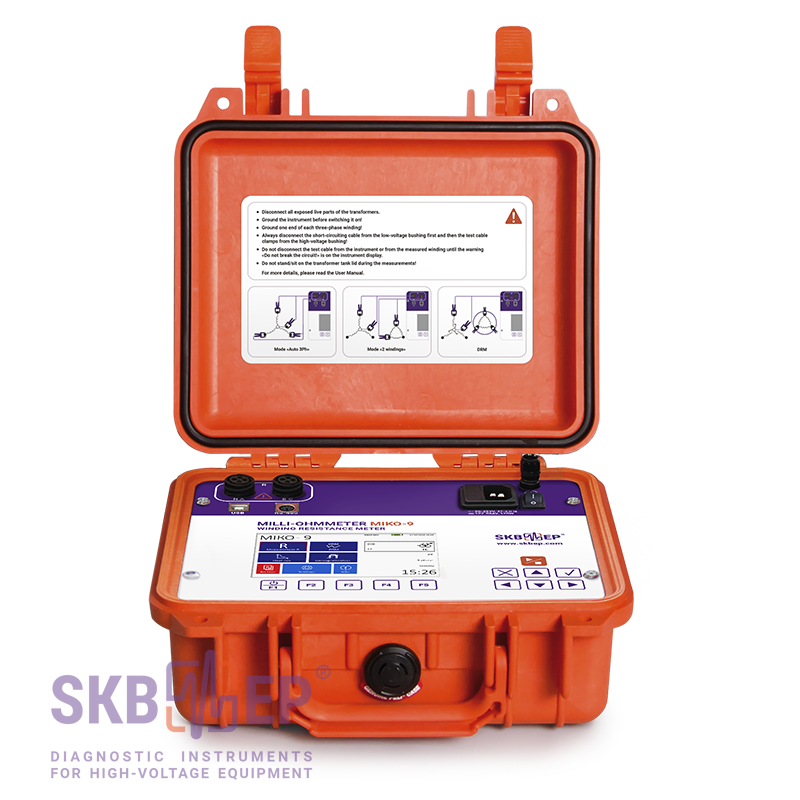

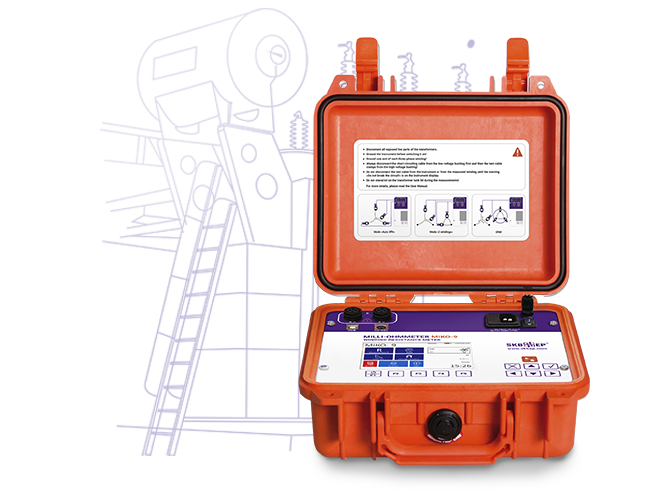

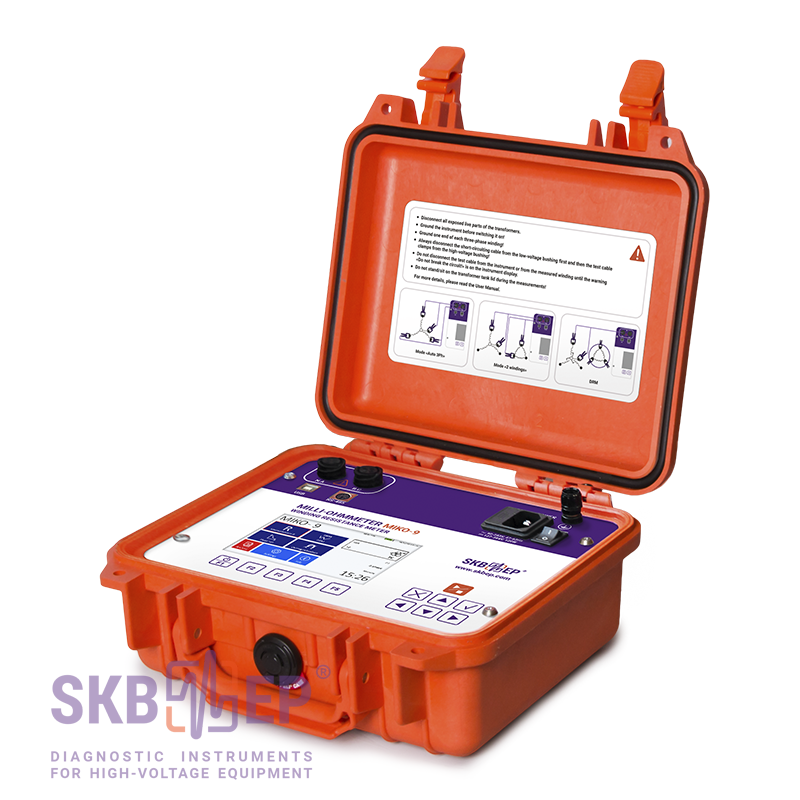

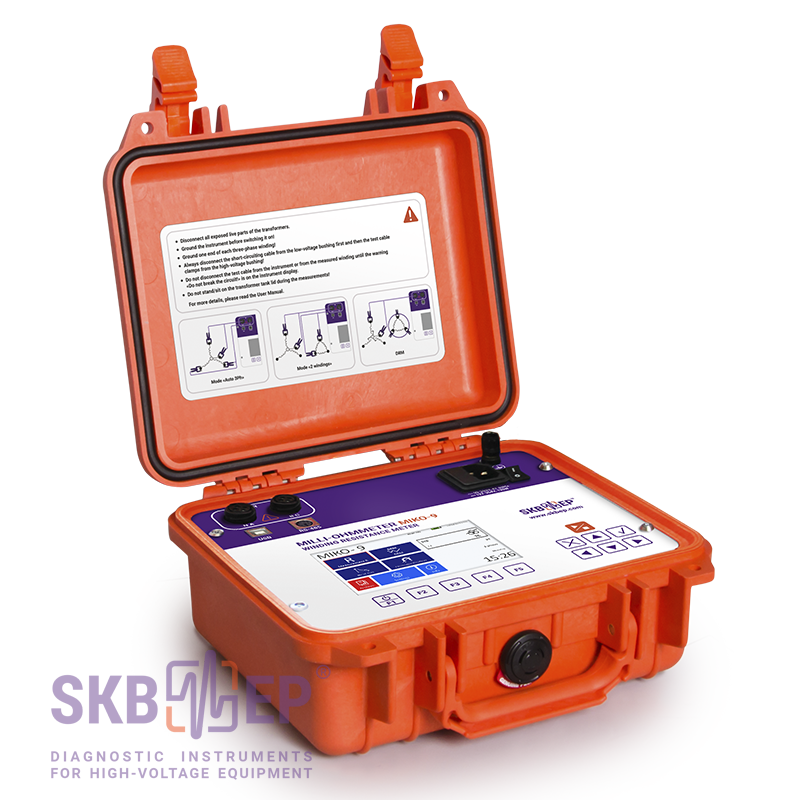

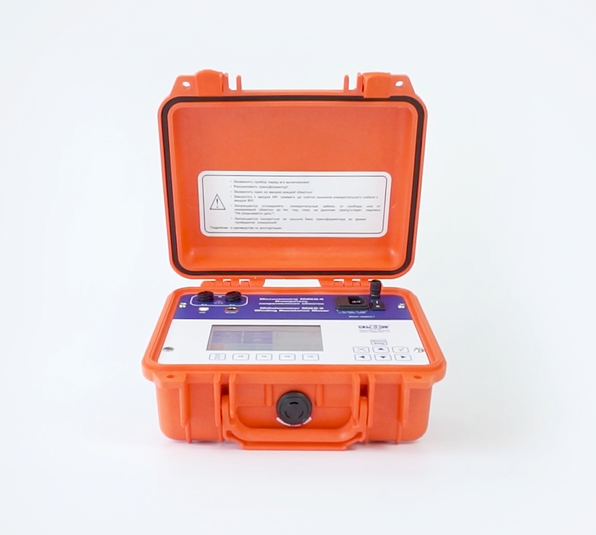

MIKO-9A微欧计用于测量1 μΩ - 30 kΩ范围内的直流电阻，测试电流高达10 А，以及在高速OLTC中生成开关接触器的波形图;它还提供了消磁和"热运行测试"的功能。

MIKO-9A 测试诊断对象：

电力变压器和互感器的绕组，电动机绕组，发电机绕组，线性补偿器和其他高电感设备的绕组;
断路器、电阻器、总线等非电感电路的触点;
高压断路器的补偿、限流器等电阻器;
电缆

测试电流范围在自动和手动模式下均有规定;电阻测量范围自动设置

MIKO-9A可以支持11种测试对象（电阻、感性、电压互感器、电流互感器和电力变压器、发电机、电机、电抗器、补偿器、连接滤波器和电磁铁）的各种配置实现专门的测量模式，同时考虑到它们的特定特性。用户可以从列表中选择标准对象，也可以创建自己的测试对象。

设备会自动考虑测试对象的配置，以设置合理的测量模式。

观看有关MIKO-9A微欧计的详细视频和评论，可以通过我们的YouTube 账户。Watch videos and subscribe.

根据测试对象的类型，可以选择对应的测量模式。对于电阻测量，测试模式与 MIKO-8М(А) 完全相似，对于电感性测量物体，除了1Ph的MANUAL（手动）和AUTO（自动）两种测试模式外，您还可以选择AUTO 3Ph（自动3相）和2绕组。

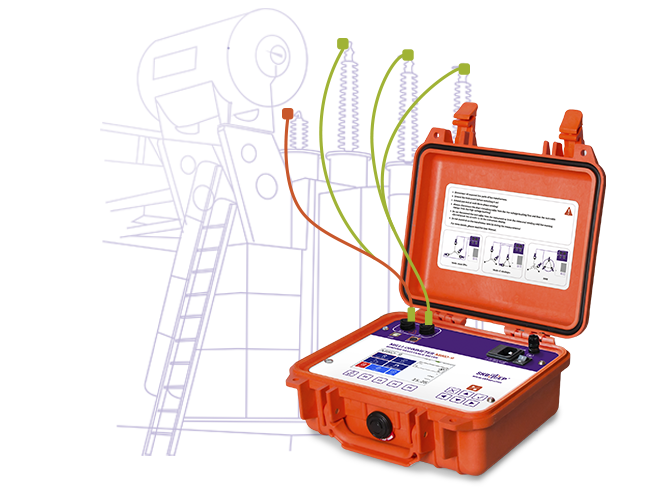

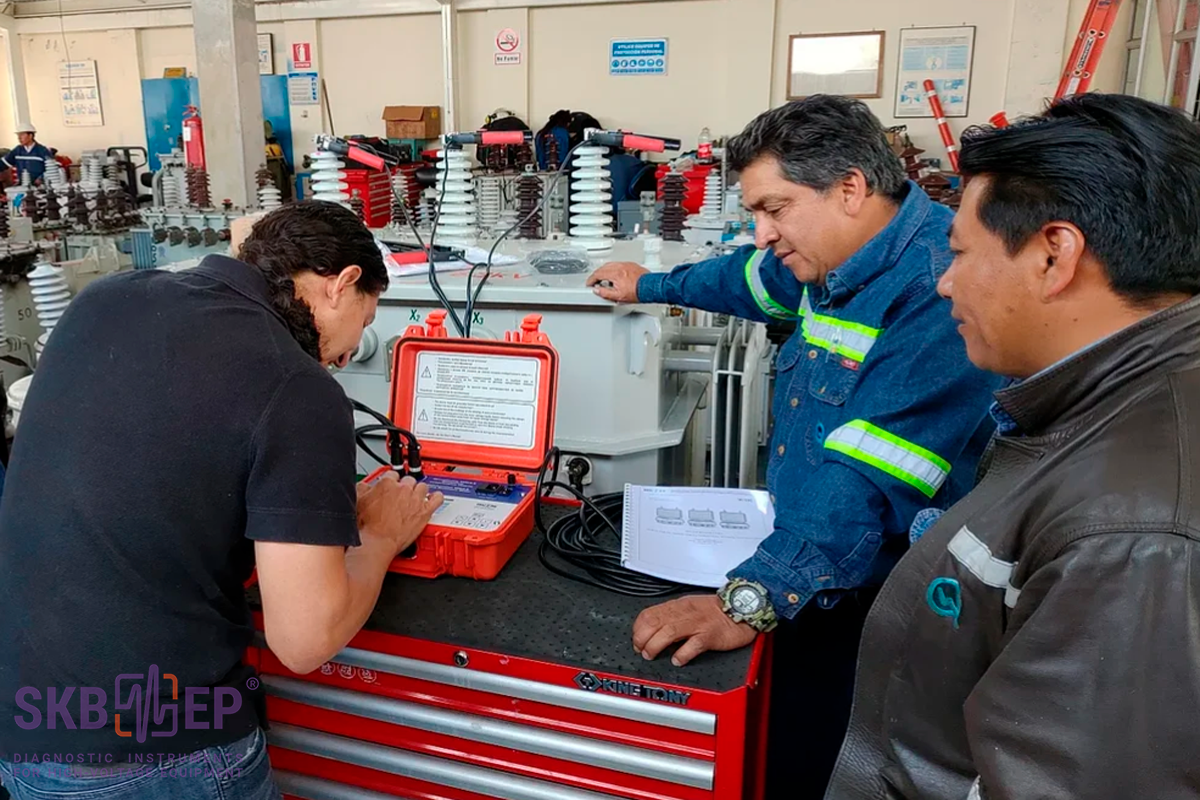

AUTO 3Ph （自动3相）可以同时连接到变压器的三相，并通过在它们之间自动切换以进行测量。提高测试效率：此模式可减少与被测对象之间重新连接的次数。以节约测试时间。

保证测量精度: AUTO 1Ph 和 AUTO 3Ph 模式具有 SKB EP 专利的自动测量方法，可确保获得最高精度的结果。

它是通过在测量电路中设置最大测试电流来实现的，不是在交错的基础上（取决于测量电阻的值），而是在宽负载范围内连续地测量在较宽的测量范围内。

这种测量模式是在工业生产或变电站的复杂电磁环境中提供高信号电平。此外，在自动模式下的测量过程中，仪器MIKO-9A将产生最高电流，从而保证变压器磁性系统的饱和。

根据测试对象的类型，可以选择对应的专用测量模式。对于电阻对象，测试模式与 to the MIKO-8М(А) 完全相似，对于电感对象，提供了MANUAL（手动），AUTO 1Ph (自动单相）和AUTO 3Ph(自动3相）三种测试模式，另外您还可以选择2 Winding (2绕组)测试模式。

该模式可以同时测量两个绕组的电阻，并保证快速可靠地测量重型电力变压器的电阻，特别是，使用传统测试方法测试次级绕组三角形连接时，并不能给出稳定的结果。

该设备指示应连接哪些相桩以加速测量过程，同时考虑到磁路中磁通量的分布。此外，同时测量两个绕组可将测试电缆重新连接的总次数从6次减少到3次。

消磁模式旨在消除变压器磁芯的残余磁性。在开路测试，短路损耗测量，变换比测量等之前必须进行。

该仪器可用于单相和三相变压器的消磁。磁芯退磁需要双变换的流电施加到相应的绕组上。

自动执行消磁。电流随着每个方向的变化而减小。三相变压器的每个端子都要进行退磁。

电流变化将同时以图形形式显示，以控制退磁精度。当电流达到阈值或根据用户的命令时，消磁会自动停止。

不可拆卸有载分接开关OLTC检查模式允许用户使用限流电阻以测试评估有载分接开关设备的开关状态，而无需取下接触器油箱盖。

此模式涉及即时测试电流值的测量。测试电流首先通过变压器绕组，然后通过从一个抽头切换到另一个抽头时通过有载分接开关的分接开关。DRM图基于测量结果构建，并显示分接开关测试期间的电流变化。此图可以检查分接开关的切换时间和通用对象状态。

对采集的图形进行分析不仅可以通过无故障/故障标准对分接开关进行分选，还可以定义缺陷的性质，从而消除无故障OLTC的打开。微欧表模式和DRM测试相辅相成，为用户提供有关变压器状态的全面信息。

该测试是通过在绕组冷却过程中连续测量和定期保存变压器绕组电阻（重新计算为t°）的结果来进行的。

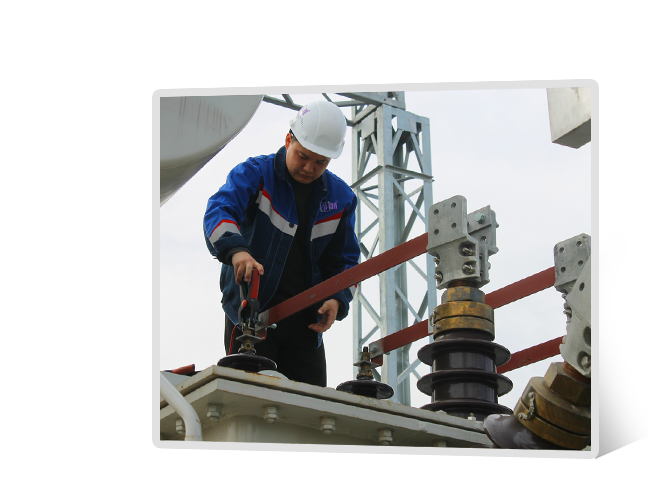

为了获得有关最大绕组t°的最可靠信息，用户应将仪器连接到绕组，并在变压器加热停止后立即开始测量。

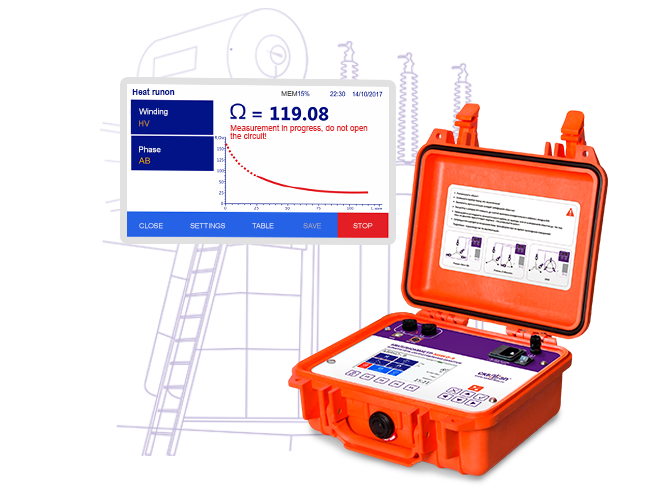

在测量过程开始之前，用户必须指定绕组、相位、最大测量持续时间、保存测量结果的频率、绕组电阻和正常条件下的温度。绕组温度与时间之间的相关性可以用表格或图形形式表示。时间从测量开始的那一刻开始计算。热运行测试在预设测试持续时间到期时自动停止，或由用户手动停止。

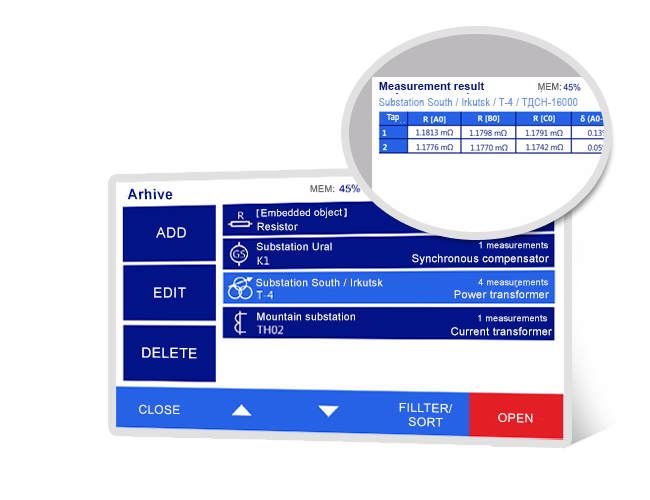

MIKO-9A具有多达1，000个测量值的内置存储器，用于查看，复制或删除数据。由于可以在测量阶段选择对象，因此结果可以更系统地呈现。这有利于与存档的相互比较。

MIKO-7M（A），MIKO-8M（A）和MIKO-9A仪器组具有许多自动重新计算功能：

自动的计算相间差异 δ
自动将线电阻 of Rlinear 转换为相电阻 Rphase。线性绕组为三角形连接或星形连接绕组不带中性线。
在 t° 处测得的 R 自动校正到 t°p 处的 R，同时考虑到绕组材料。
R校正和 Rp之 间的自动计算差异δ.
通过 t° 自动计算 R.

测量结果自动保存到非易失性存储器中，以后可以通过PC上的专用软件进行处理或通过蓝牙传输到智能手机。

MIKO-9A 拥有 IEC 61010-1 安全证书。该仪器还符合电磁兼容性要求，根据 IEC 61326-1 适用于 A 类仪器。

该仪器具有高度的保护，可防止：

测试电缆或电源电缆击穿;
测试电流过大;
自感应的EMF;
测试块过热。

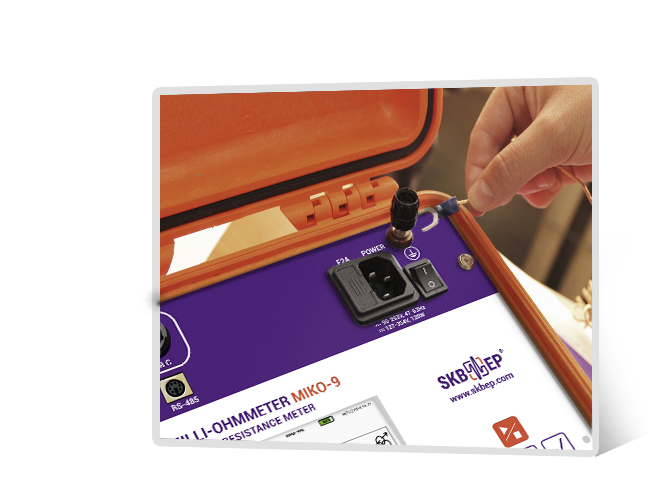

在测量过程中，当测试电缆与变压器套管或仪器断开连接以及电源电缆与电源断开时，断开的电路中会产生高达几kV的自感应电动势，并在断点处出现电弧。

MIKO-9A的特点是，在测试电缆或电源电缆不自主断开的情况下，具有针对自感应EMF的冗余保护，可保护用户免受触电，并防止仪器损坏。

MIKO-9A 仪器可由电源（AC 90-253 V，47-63 Hz // DC 127-354 V）或内置电池供电。

高亮度的彩色图形显示可确保在阳光明媚的日子里轻松阅读，而带有传感器显示屏的直观易懂的界面则方便了仪器的使用。

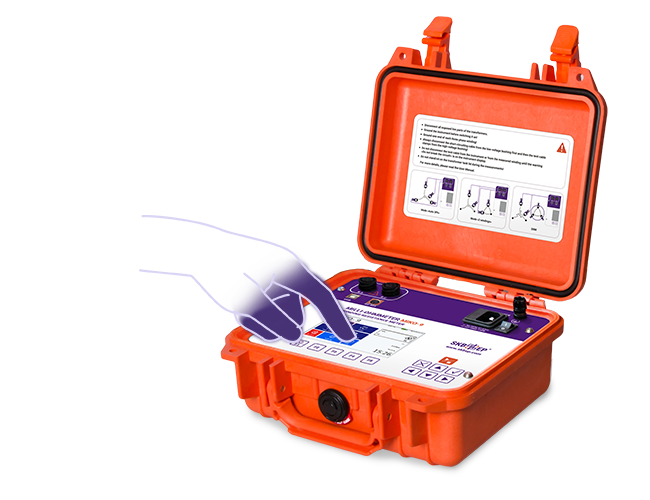

该仪器既可以从薄膜键盘上操作，也可以从传感器显示屏上操作，两者功能是一样的。

该仪器可以集成到测试系统中，由测试实验室和设备制造商的软件综合体控制。它由Modbus RTU协议支持。

规格	值
电阻量程	1 μΩ ÷ 30 kΩ
分辨率	0,1 μΩ
精度	±(0,1%+0,5 μΩ)
输出测试电流	0,0005 ÷ 10 A
在DRM模式下的测试电流范围	0,1 ÷ 10 A
测量显示分辨率	5位显示字
MIKO－9A: 电源供应（内置电池）	锂离子
MIKO－9A: 电池充电时间	3小时
MIKO－9A: 电池连续运行的持续时间	8小时
内置存储器	高达1000次测量
PC 连接	USB， RS-485 和蓝牙通讯
显示器	彩色图形TFT触摸屏，800 X480 像素
功耗	120 W
输出容量，W	60 W
MIKO－9A: 电源供应（市电）	~ 90-253 W, 47-63 Hz = 127-354 W
尺寸	270x250x130 mm
MIKKO-9A：主机重量	4,0 кг
当盖子盖上时的环境保护	IP67
当盖子打开时的环境保护	IP40
工作温度范围	-20°С ~ +55°С
质保周期	3年
校正周期	3年
计量周期	3年
界面的用户手册语言	俄罗斯, 英语

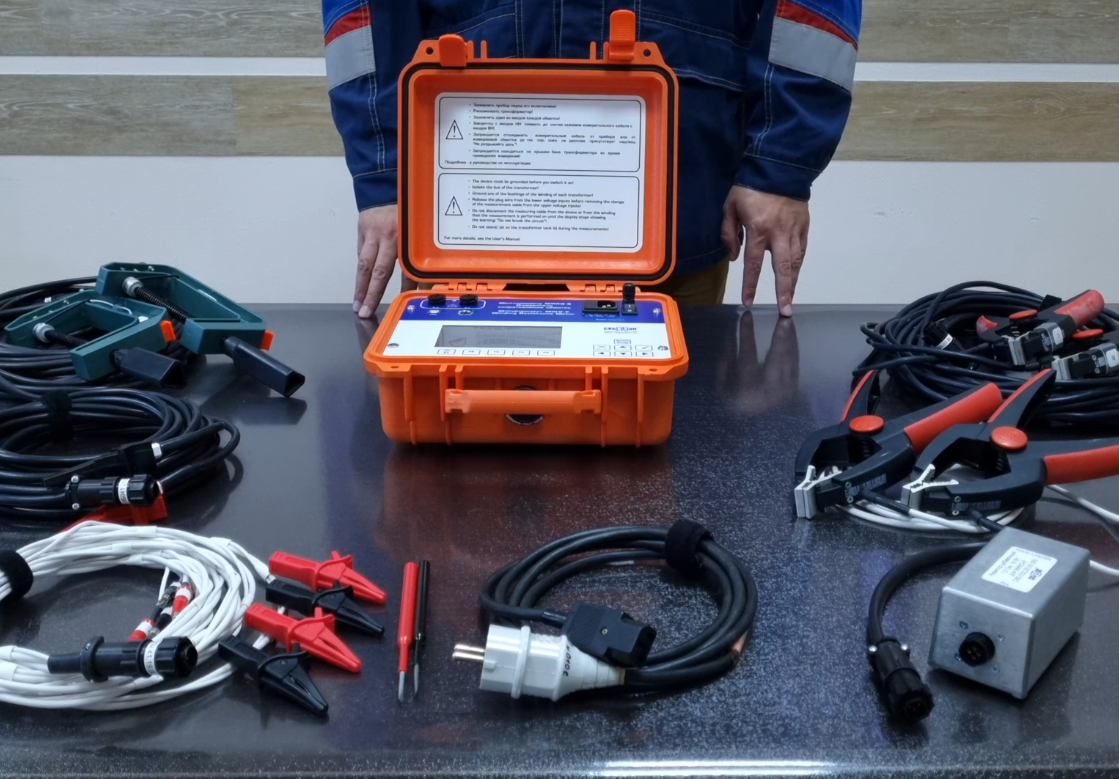

标准配置（9项）

照片	项目，索引	应用

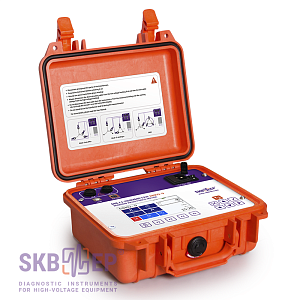

MIKO-9A仪器主机 041.00.000-01	MIKO-9A仪器主机 041.00.000-01	仪器和文件：用户手册，和日志薄
订购的测试电缆	订购的测试电缆	为方便用户，测试电缆不包括在标准配件中。每个用户都可以根据自己的要求选择电缆。请至少选择一根测试电缆（请参阅下面的"订购的其他完整套件"）。
电源电缆 018.09.00.000	电源电缆 018.09.00.000	电源电缆 1 X2米重量0.24Kg 用于仪器连接到电源网. 温度范围 -25°С ~ +120°С. 橡胶绝缘
接地电缆 010.01.00.000	接地电缆 010.01.00.000	接地电缆 1 X 2米，重量0.08Kg 用于仪器接地. 电缆配有接地夹和螺钉端盖。额定测试电流 50A
零电阻标准器 023.15.00.000	零电阻标准器 023.15.00.000	电阻零点精度检查。值— 0.000μΩ
电阻器	电阻器	型号：75ShSM M3 (75ШСМ М3). 用于检测 MIKO-9A的操作功能. 阻值 — 1mΩ ±0.5%
保险丝	保险丝	型号：VP2B-1V-2A (ВП2Б-1В-2А) (2个). 用于电源保护
USB 2.0 A-B Cable	USB 2.0 A-B Cable	USB cable 1 x 1.8 m. For computer connection and data transfer.
附件设备套件 126.06.02.000	附件设备套件 126.06.02.000

额外配件（按订单）

照片	项目，索引	应用
测试电缆（2套） 041.18.00.000 041.18.00.000-01	测试电缆（2套） 041.18.00.000 041.18.00.000-01	10A 带开尔文钳的测试电缆 2 x 8.5 m（钳口最大 70 毫米），用于连接到变压器套管。套件重量 3.45 kg (1.72 kg + 1.72 kg). 弹性硅胶管介质绝缘，耐低温和高温以及腐蚀性。
测试电缆（2套） 041.22.00.000 041.22.00.000-01	测试电缆（2套） 041.22.00.000 041.22.00.000-01	10A 带开尔文钳的测试电缆 2 x 8.5 m（钳口最大 70 毫米），用于连接到变压器套管。改进的 041.18.00.000（-01）电缆。用于套管彼此靠近的变压器。套件重量为 3.45 Kg（1.72 Kg + 1.72 Kg）。弹性硅胶管介质绝缘，耐低温、高温和腐蚀性。
测试电缆（2套） 041.30.00.000 041.30.00.000-01	测试电缆（2套） 041.30.00.000 041.30.00.000-01	10A 开尔文钳形测试电缆 2 x 3.5 m（钳口最大 50 毫米）。用于套管彼此靠近的变压器。弹性硅胶介质绝缘管，耐低温和高温以及腐蚀性介质。套件重量 1.52 kg (0.76 kg + 0.76 kg) 。
测试电缆 041.19.00.000	测试电缆 041.19.00.000	10A 开尔文测试电缆 1 x 3 米. 重量 0.5 kg. 带有 2 个探头和 4 个鳄鱼夹（钳口最大 25 毫米）（长度：70 mm，插头：3 mm），用于 CT 和 VT 接触接头和绕组的接触电阻测量。
测试电缆（2套） 041.26.00.000 041.26.00.000-01	测试电缆（2套） 041.26.00.000 041.26.00.000-01	10A 带开尔文 C 型夹的测试电缆 2 x 8.5 米（钳口最大 103 毫米），用于连接到变压器套管。套件重量 4.42 kg (2.2 kg + 2.22 kg). 测试电缆的替代版本 041.18.00.000（-01）。
测试电缆 041.28.00.000	测试电缆 041.28.00.000	10A 开尔文测试电缆 1 x 3m，0.54kg，带弹簧式探头。用于难以到达的地方的电阻测量。
测试电缆延长线（每套2根） 031.20.00.000	测试电缆延长线（每套2根） 031.20.00.000	延长电缆 2 x 6.5 米. 套件重量 2.33 kg (1.17 kg + 1.16 kg). 弹性硅胶管介质绝缘，耐低温和高温以及腐蚀性。可与测试电缆 041.18.00.000/（-01）, 041.22.00.000/（-01）和 041.26.00.000/（-01）一起使用。
短路电缆（3套） 041.23.00.000	短路电缆（3套） 041.23.00.000	短路电缆套件 3 x 3 m，带鳄鱼夹（钳口最大 70 毫米）。套件重量1.89 kg (0.63 kg + 0.63 kg + 0.63 kg). 该套件用于DRM测试，通过短路次级电路应用。此电缆用于电力变压器的 OLTC。此外，当应用2绕组模式测试时，用于连接高压和低压绕组需要该电缆。
短路电缆（3套） 035.31.00.000	短路电缆（3套） 035.31.00.000	短路电缆套件 3 x 12 m，带鳄鱼夹（钳口最大 50 毫米）。套件重量 0.8 kg (0.27 kg + 0.27 kg + 0.27 kg). 该套件用于DRM测试，通过短路次级电路应用。此电缆用于电源和自耦变压器的 OLTC。
附加电阻器 032.25.00.000	附加电阻器 032.25.00.000	用于不可拆卸的分接开关监测，绕组的总电阻不超过0.5 Ω。长度 0.11 米 + 0.35 米. 重量 0.23 kg.
KMDLAX-6P 插头	KMDLAX-6P 插头	RS-485电缆的适配器，用于分析仪与SCADA控制的测量系统进行通信。
参考线圈适配器 023.12.00.000	参考线圈适配器 023.12.00.000	用于测试实验室：仪器的检查/校准。长度 0.025 米 + 0.16 米. 重量 0.04 kg.
工具包 126.06.00.000	工具包 126.06.00.000	方便、坚固、耐磨的袋子，用于将电缆、文档和其他附件与 MIKO-9A 仪器同时运输。重量0.6 kg.
绝缘操纵杆 010.41.00.000 010.41.00.000-01 010.41.00.000-02	绝缘操纵杆 010.41.00.000 010.41.00.000-01 010.41.00.000-02	操纵杆设计用于测试电缆从地面或从油箱盖连接到高压断路器的衬套，以及高压断开开关和接地装置的结构元件，而无需使用梯子或高架平台。该棒配有开尔文夹，电流和电位触点由测量垫连接。测试电缆从地面或油箱盖连接到焊盘。 Manipulating rod extension cable is made according to a four-wire (Kelvin) scheme with the test current capacity of 100 A in the presence of a good contact. 操纵杆 - 2.2（长度2.2米/组装套件重量3.4Kg）; 操纵杆 - 3.7（长度3.7米/组装套件重量4.0Kg）; 操纵杆操纵杆 - 5.1（长度5.1米/组装套件重量4.6Kg）。
