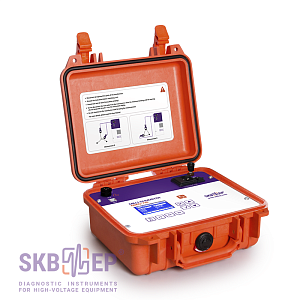

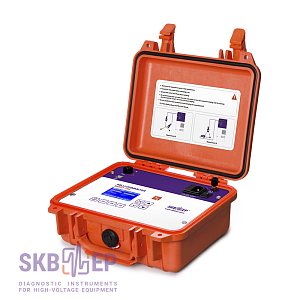

Milli-ohmmeter MIKO-7M(A) new version

电感和非电感电路中的电阻测量范围为 1 μΩ - 2 kΩ

更多

测量结果的自动设置和系统化管理

更多

高精度测量模式

更多

高水平的保护和安全合规性

更多

多达 200 次测量的非易失性存储器

更多

蓝牙数据传输和控制

更多

可变仪器配置

更多

使用不同类型的电源对仪器进行两个型号

更多

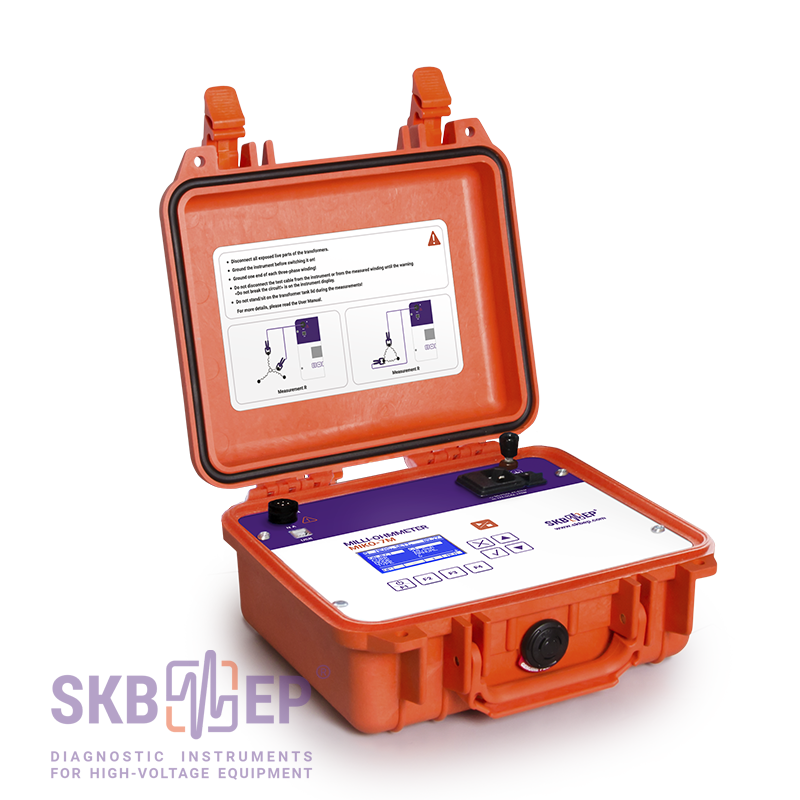

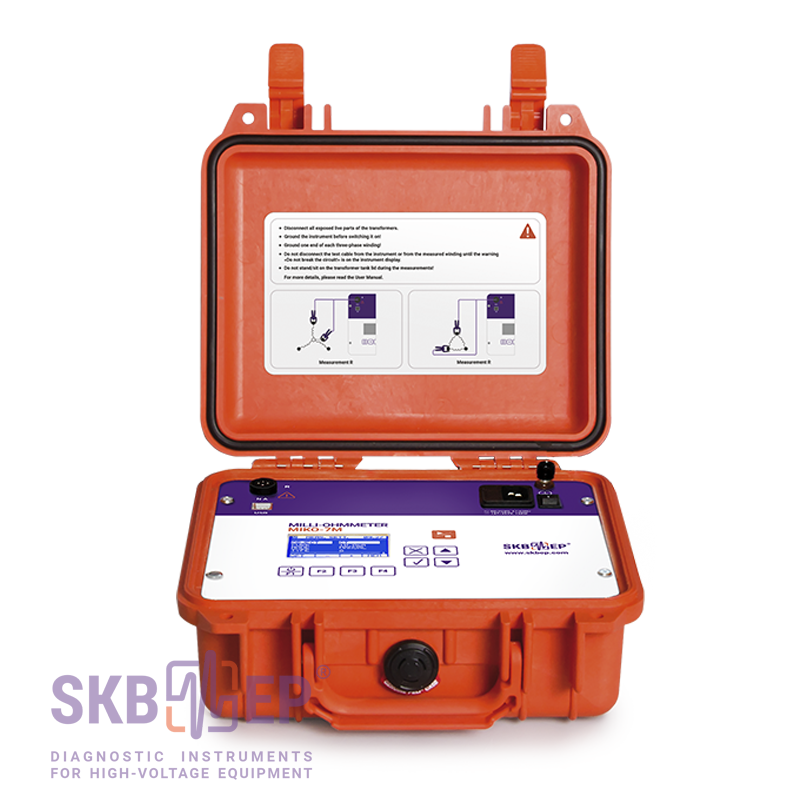

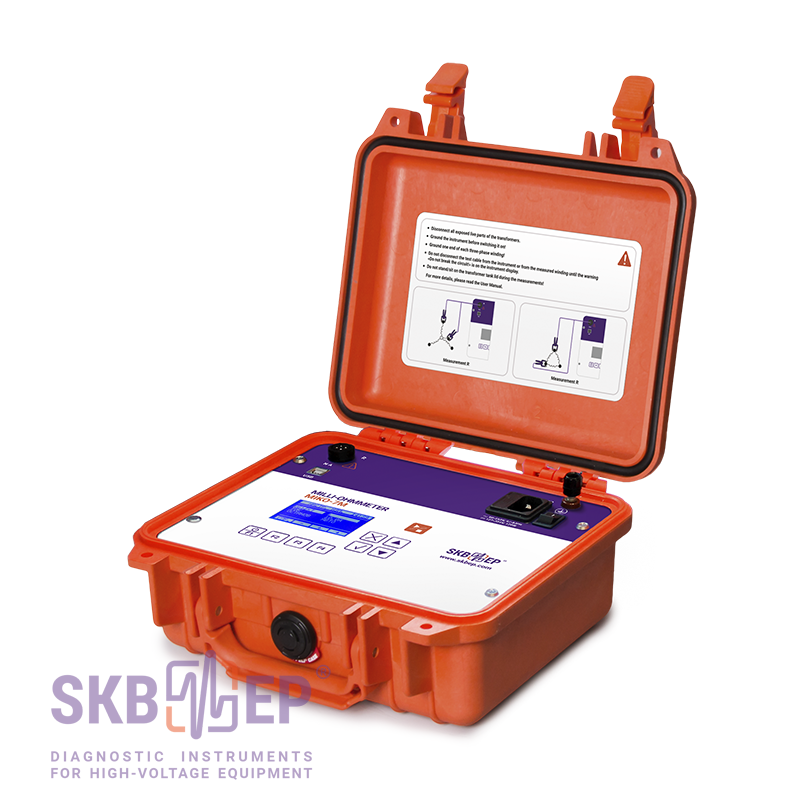

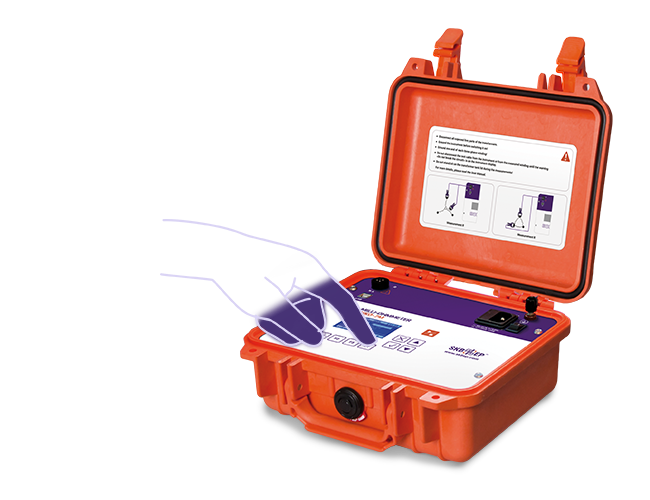

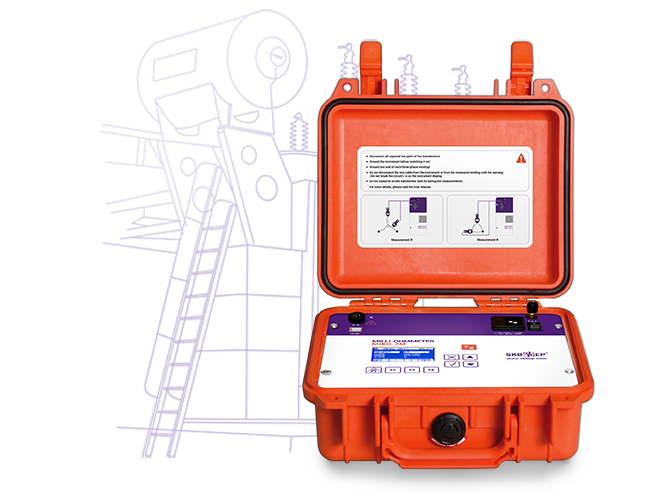

微欧计MIKO-7M(A) – 易于使用、现代、方便的仪器

更多

MIKO-7M(A) 毫欧姆表用于测量 1 μΩ - 2 kΩ 范围内的直流电阻,测试电流高达 10 А,适用于:

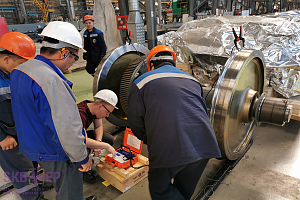

  • 电力和互感器绕组,电动机绕组,发电机绕组,线性补偿器和其他高电感设备的绕组;
  • 断路器、电阻器、总线和其他非电感电路的触点;
  • 高压断路器的补偿、限流等电阻器;
  • 电缆

该仪器可确保对外部电路中的高感性负载和热电动势平衡EMF进行全自动电阻测量。

观看有关MIKO-7M(A)微欧计的详细视频评论,或在我们的YouTube上观看。 Watch videos and subscribe.

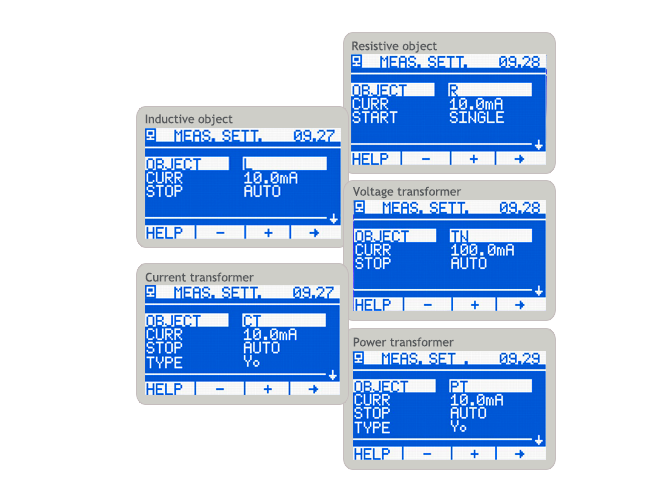

该仪器集成了用于测量 5 个物 体的特殊用途模式,并考虑了它们的具体特征:电阻和电感物体;电压互感器;电流和电力变压器。此功能可实现测量结果的系统化管理,并提供舒适的存档工作。

MIKO-7M(A)自动考虑测试物体的配置以调整测量模式。

根据测试对象类型,您可以选择特殊的测量模式。例如,对于电阻对象:

  • AUTO自动: 通过电路关闭自动开始测量。
  • SINGLE单次: 根据用户的命令(通过按下"开始"按钮)开始测量。

对于感性对象,用户还可以选择以下两种模式之一:

  • MANUAL手动: 通过按下"START开始"按钮手动启动和停止测量。
  • AUTO自动: 通过按下START开始按钮启动测量,如果达到指定的临界值,将自动停止测量。

AUTO自动模式 具有SKB EP专利的自动测量方法,可确保最高精度的结果。这种测量模式在工业生产或变电站的复杂电磁环境中提供高信号电平。 此外,在测量过程的自动模式下,仪器产生最高电流,从而保证变压器磁性系统的饱和。

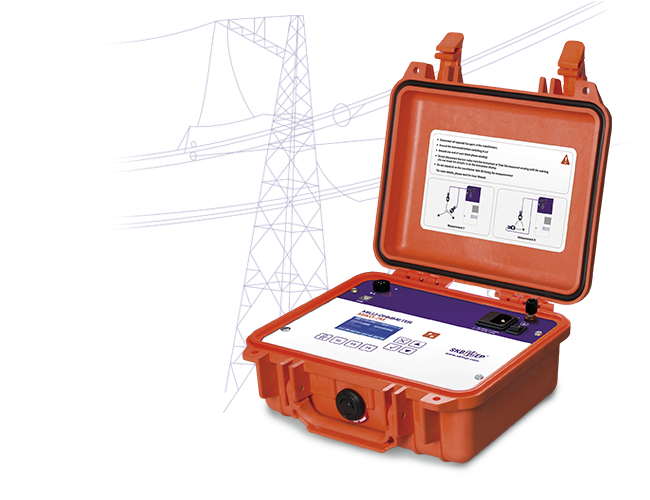

MIKO-7M (A) 具有 IEC 61010-1 安全证书。该仪器还符合电磁兼容性要求,根据 IEC 61326-1 适用于 A 类仪器。

该仪器具有高度的保护,可防止:

  • 测试电缆或电源电缆击穿;
  • 测试电流过大;
  • 自感应的EMF;
  • 测试块过热。

在测量过程中,当测试电缆与变压器套管或仪器断开连接以及电源电缆与电源断开时,断开的电路中会产生高达几kV的自感应电动势,并在断点处出现电弧。

MIKO-7М的特点是在测试电缆或电源线不自主断开的情况下,具有自感应的电磁场冗余保护,可保护用户免受触电,并防止仪器损坏。

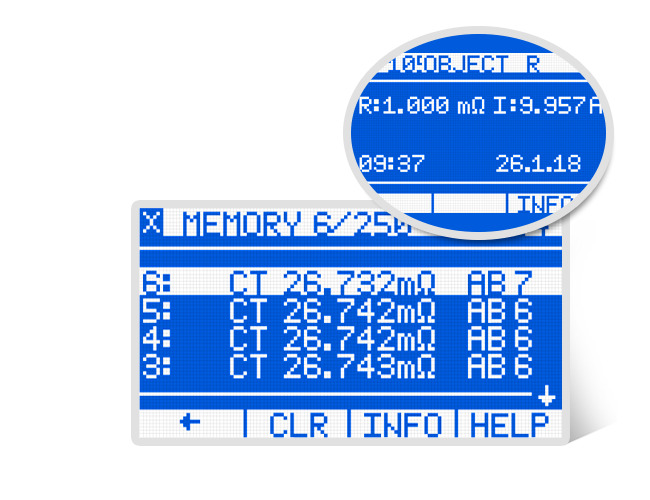

MIKO-7M(A)具有多达200个测量的内置存储,用于查看,复制或删除获得的数据。由于可以在测量阶段选择对象,因此结果可以更系统地呈现。这有利于与存档的交互。

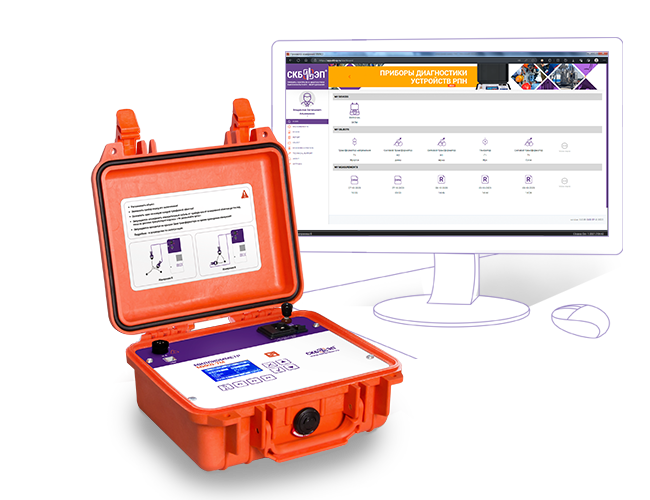

接收到的数据可以通过蓝牙连接与特殊的移动应用程序或云同步。

移动应用程序将允许您维护和系统化管理企业测量数据库,根据测量数据提供额外的自动计算,还可以远程控制设备。

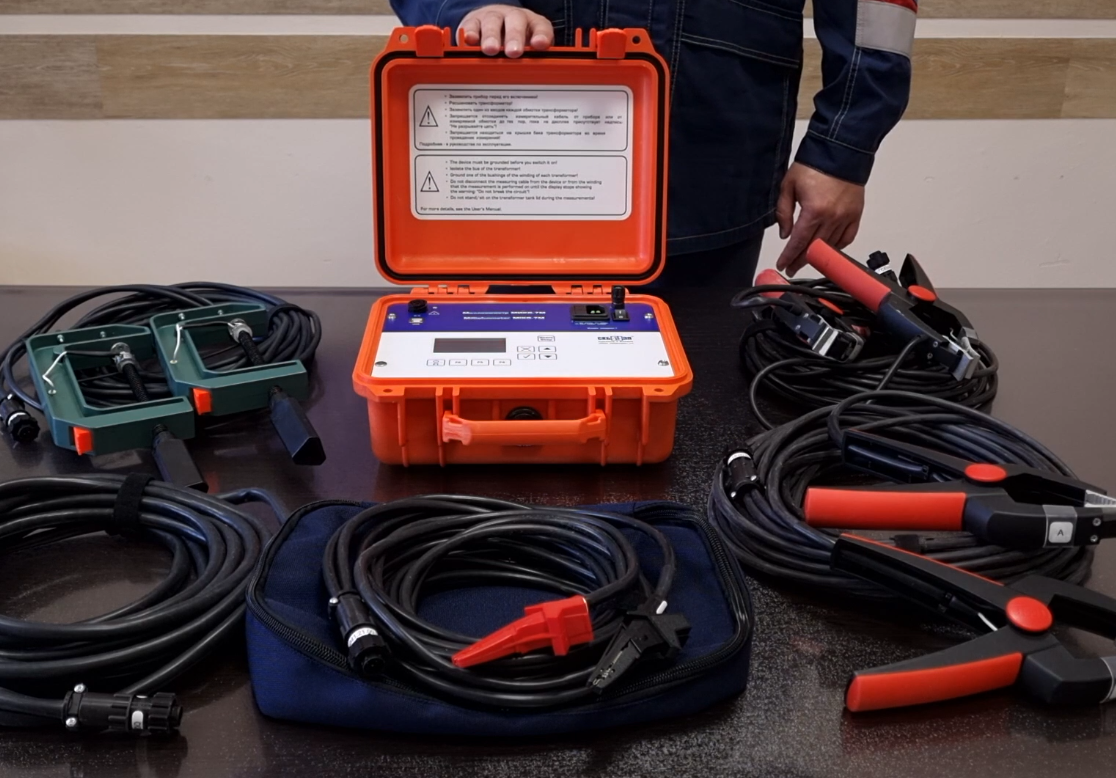

标准全套MIKO-7M(A)设备均不包含任何测试电缆。 这允许客户选择完全需要的电缆。

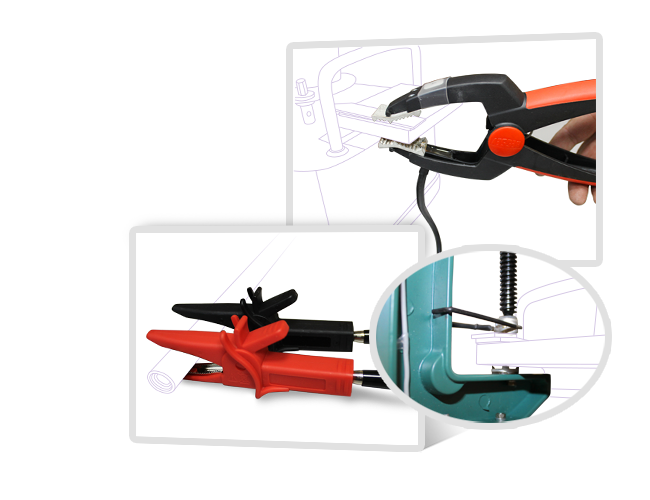

为了用户的选择和连接到物体的便利性,有设计了不同长度和不同类型的夹具/紧固件的特殊测试电缆:

  • 10A开尔文钳测试电缆1 x 8.5 m(钳口最大80毫米);
  • 10A 开尔文 C 型钳测试电缆 1 x 8.5 m(钳口最大 103 mm),用于连接到变压器;
  • 10A开尔文钳测试电缆1 x 4 m(钳口最大25 mm),用于CT和VT绕组的电阻测量;
  • 10A 开尔文测试电缆 1 x 3 m (0.5 kg),带 2 个探头和 4 个鳄鱼夹(钳口最大 25 mm)(长度:70 mm,插头:3 mm),用于测量 CT 和 VT 接触接头和绕组的接触电阻。

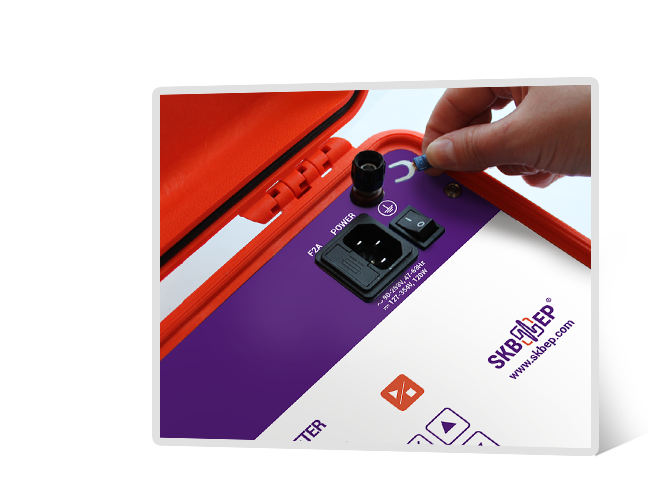

具有不同类型功率的仪器的两种修改,提供2个型号给用户的选择:内置电池(MIKO-7MA)和不带内置电池(MIKO-7M)。该器件还可以由市电供电(AC 90-253 V,47-63 Hz // DC 127-354 V)。

该仪器易于使用,并具有直观的界面,已被用户反复注意到。

此外,-20°C 至 +55°C 的工作温度范围允许您在恶劣的天气条件下使用该器件,并保证了结果的准确性。

规格

Additional complete set (on order)

照片 项目,索引 应用
Test cable
  • Test cable
  • SKB041.18.00.000
  • Test cable
  • SKB041.18.00.000

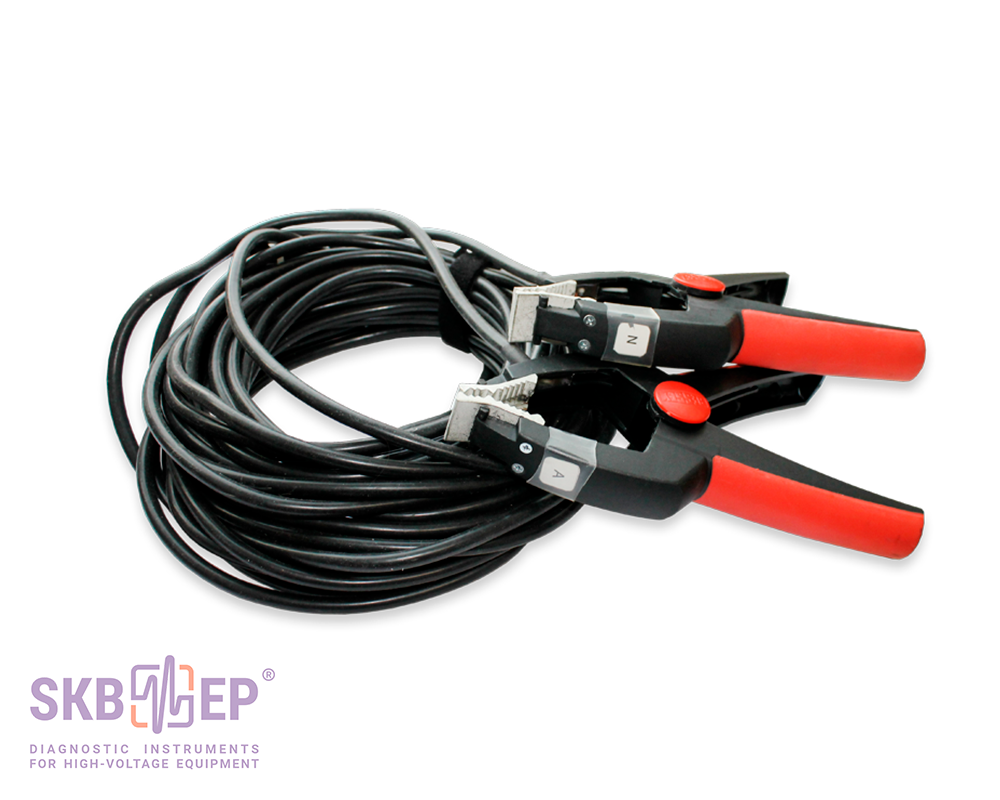

10A Kelvin Clamp test cable 1 x 8.5 m (jaw up to 80 mm). Weight 1.72 kg.
Elastic silicone tube resistant to low and high temperatures and corrosive media.

Test cable
  • Test cable
  • SKB041.22.00.000
  • Test cable
  • SKB041.22.00.000

10A Kelvin Clamp test cable 1 x 8.5 m (jaw up to 80 mm) for connection to transformer bushings. Modification of the SKB041.18.00.000 cable. To be used on transformers with bushings located close to each other. Weight 1.72 kg. Elastic silicone tube resistant to low and high temperatures, and corrosive media.

Test cable
  • Test cable
  • SKB041.26.00.000
  • Test cable
  • SKB041.26.00.000

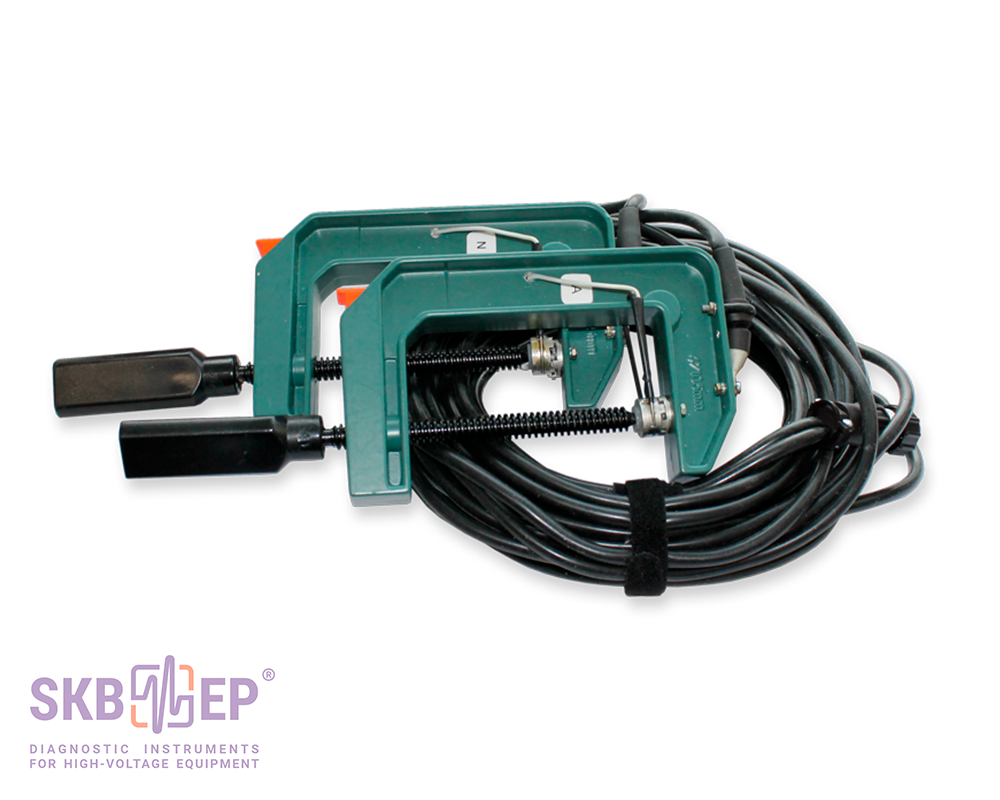

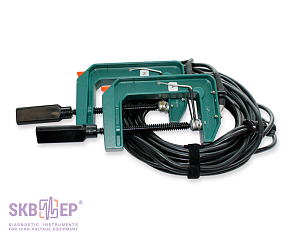

10A Kelvin C-clamp test cable 1 x 8.5 m (jaw up to 103 mm) for connection to transformer. Weight 2.26 kg.
Alternative version of test cable SKB041.18.00.000. Elastic silicone tube resistant to low and high temperatures and corrosive media.

Test cable
  • Test cable
  • SKB041.19.00.000
  • Test cable
  • SKB041.19.00.000

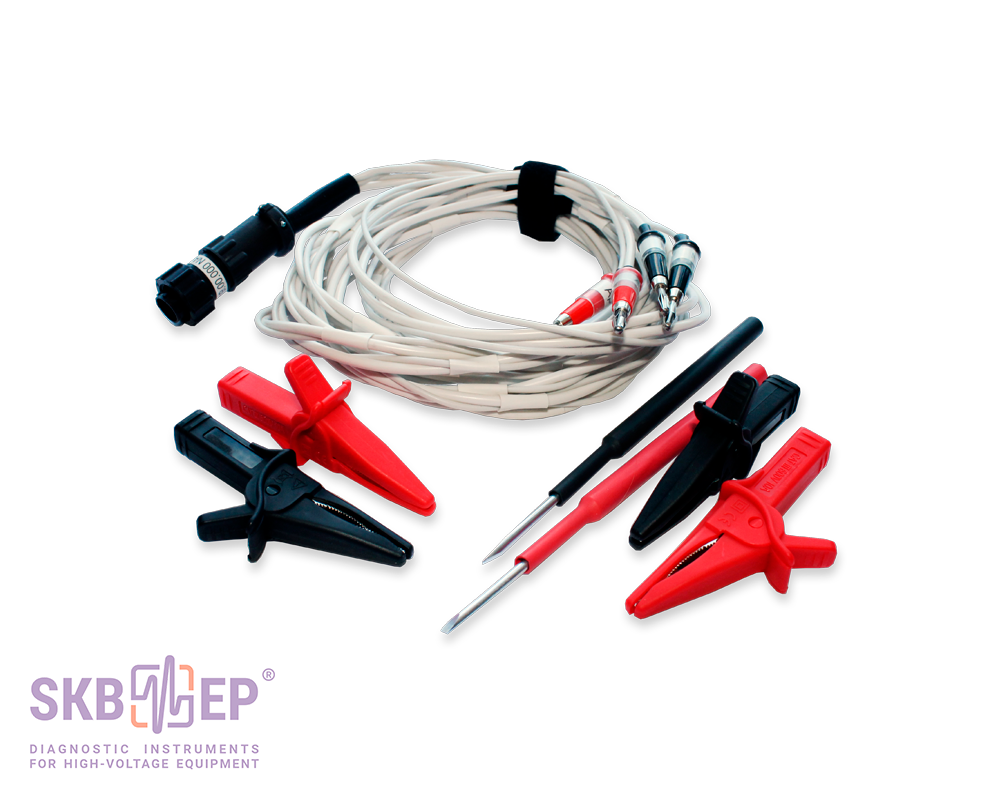

10A Kelvin test cable 1 x 3 m. Weight 0.5 kg.
With 2 probes and 4 crocodile clips (jaw up to 25 mm) (length: 70 mm, plug: 3 mm) for contact resistance measurement of CT and VT contact joints and windings.

Test cable for CT and VT
  • Test cable for CT and VT
  • SKB041.21.00.000
  • Test cable for CT and VT
  • SKB041.21.00.000

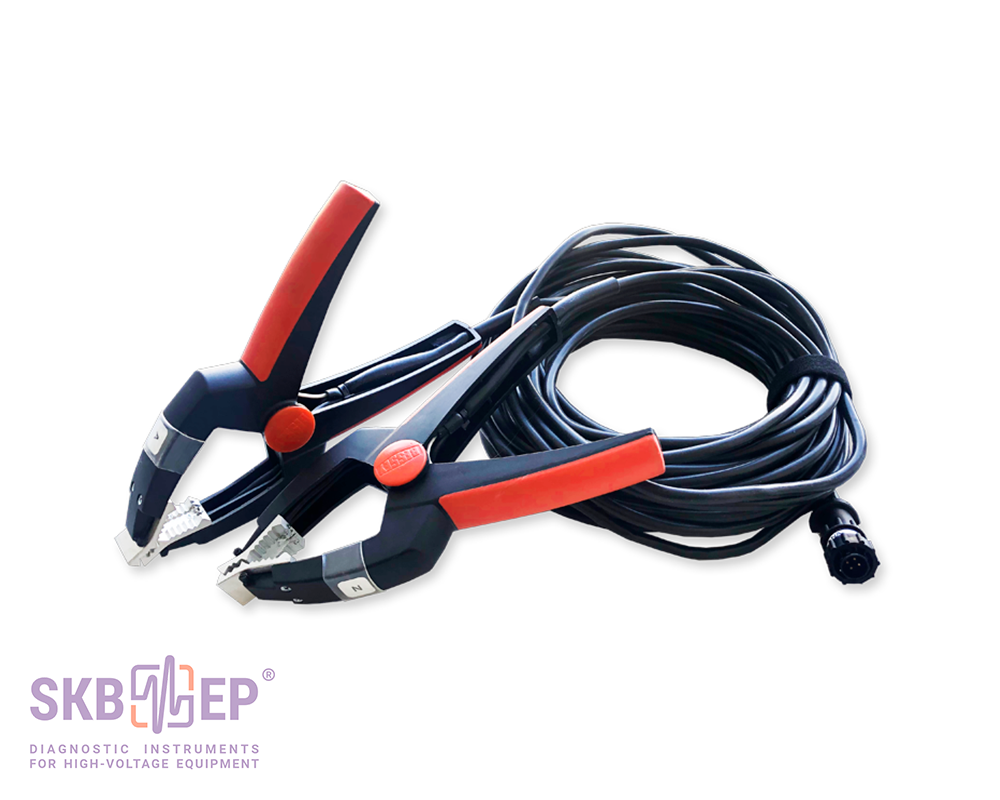

10A Kelvin Clamp test cable 1 x 4 m (jaw up to 25 mm) for resistance measurement of CT and VT windings. Weight 0.61 kg.
Cable is used for CTs and VTs which are stand-alone or built into transformers / circuit breakers.

Test cable
  • Test cable
  • 041.28.00.000
  • Test cable
  • 041.28.00.000

10A Kelvin test cable 1 x 3 m with spring-loaded probes. To be used for electrical resistance measurement in hard-to-reach places.

Test cable extension
  • Test cable extension
  • SKB031.20.00.000
  • Test cable extension
  • SKB031.20.00.000

Extension cable 1 x 6.5 m. Weight 1.18 kg.
Elastic silicone tube resistant to low and high temperatures and corrosive media.
To be used together with test cables SKB041.18.00.000 (jaw up to 80 mm) and SKB041.26.00.000 (jaw up to 103 mm).

Adapter for a reference coil
  • Adapter for a reference coil
  • SKB023.12.00.000
  • Adapter for a reference coil
  • SKB023.12.00.000

Length 0.025 m + 0.16 m. Weight 0.04 kg.
For testing laboratories: inspection / calibration of the instrument.

Tool bag
  • Tool bag
  • SKB126.06.00.000
  • Tool bag
  • SKB126.06.00.000

Convenient, robust, wear proof bag for transportation of cables, documentation and other accessories to MIKO-7M or to MIKO-7MA instruments.
Weight 0.6 kg.

Manipulating rod
  • Manipulating rod
  • SKB010.41.00.000
    SKB010.41.00.000-01
    SKB010.41.00.000-02
  • Manipulating rod
  • SKB010.41.00.000
    SKB010.41.00.000-01
    SKB010.41.00.000-02

Manipulating rod is designed for test cables connection from the ground or from the tank cover to the bushings of high-voltage circuit breakers, and to the structural elements of high-voltage disconnecting switches and earthing devices, without the use of ladders or elevated platforms.

The manipulating rod is completed with special extension cables. There is a Kelvin clamp with current and potential contacts to connect to the object on one side, and a contact pad on the other side. The device test cable is connected to the contact pad from the ground or a tank cover.

Manipulating rod extension cable is made according to a four-wire (Kelvin) scheme with the test current capacity of 100 A in the presence of a good contact.

Standard complete set

照片 项目,索引 应用
MIKO-7М or MIKO-7MA<br>main instrument
  • MIKO-7М or MIKO-7MA
    main instrument
  • SKB048.00.00.000
    or SKB048.00.00.000-01
  • MIKO-7М or MIKO-7MA
    main instrument
  • SKB048.00.00.000
    or SKB048.00.00.000-01

Instrument and documents: User Manual and a Log Book.

Test cables <br><b>on order</b>
  • Test cables
    on order
  • Test cables
    on order

As a matter of convenience for the user, test cables are not included to the standard complete set. Each user can select a cable to his/her own requirements. Please, select at least one test cable (see "additional complete set on order" below).

Mains cable
  • Mains cable
  • SKB018.09.00.000
  • Mains cable
  • SKB018.09.00.000

Mains cable 1 x 2 m. Weight 0.24 kg.
For instrument connection to the main network. Temperature range -25°С - +120°С. Rubber insulation.

Ground cable
  • Ground cable
  • SKB010.01.00.000
  • Ground cable
  • SKB010.01.00.000

Ground cable 1 x 2 m. Weight 0.08 kg.
For instrument grounding. The cable is equipped with a ground clamp and a screw end cap. Nominal test current is 50 A.

Zero resistance standard
  • Zero resistance standard
  • SKB023.15.00.000
  • Zero resistance standard
  • SKB023.15.00.000

Resistance zero point accuracy check. Value – 0.000 µOhm.

Shunt
  • Shunt
  • Shunt

Type: 75ShSM M3 (75ШСМ М3). For checking MIKO-7M(A) operability. Value – 1 mΩ ±0.5%.

Fuses
  • Fuses
  • Fuses

Type: VP2B-1V-2A (ВП2Б-1В-2А) (2 pcs). For the power source protection.

Attachment devices set kit
  • Attachment devices set kit
  • SKB126.06.02.000
  • Attachment devices set kit
  • SKB126.06.02.000
