高精度微欧计 MIKO-21

问题咨询

申请技术规格怎样购买此仪器

功能广泛，精度高达±0.05%

可调测试电流高达 200 A

内置电流变压器（CT）测量高压断路器接触电阻的特殊算法

4种电阻测量启动方法

自动存储测量结果

自动指示测量电阻的阈值

彩色图形触摸屏，直观界面

电池供电，重量轻，尺寸

可调整的仪器套件

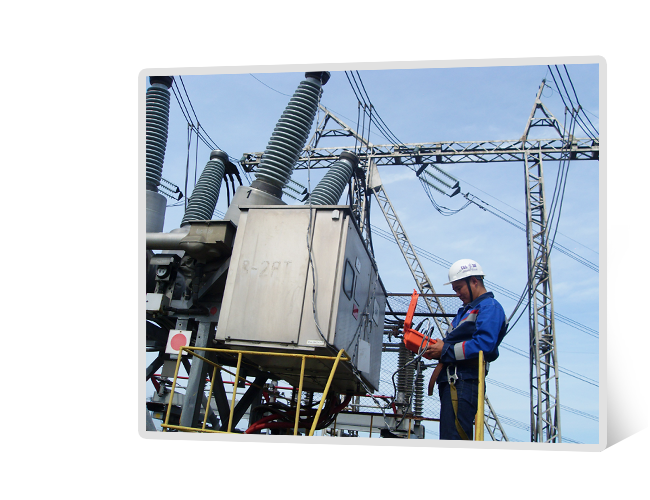

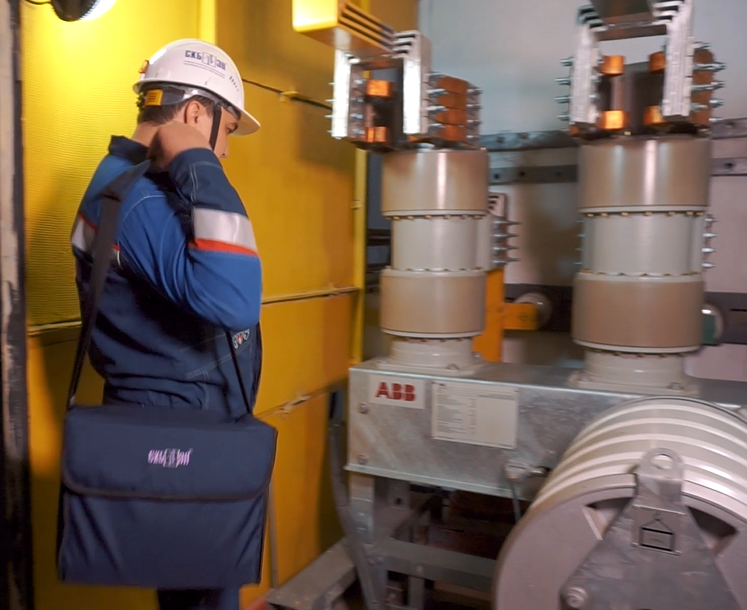

MIKO-21 on-site demonstration (measurement process)

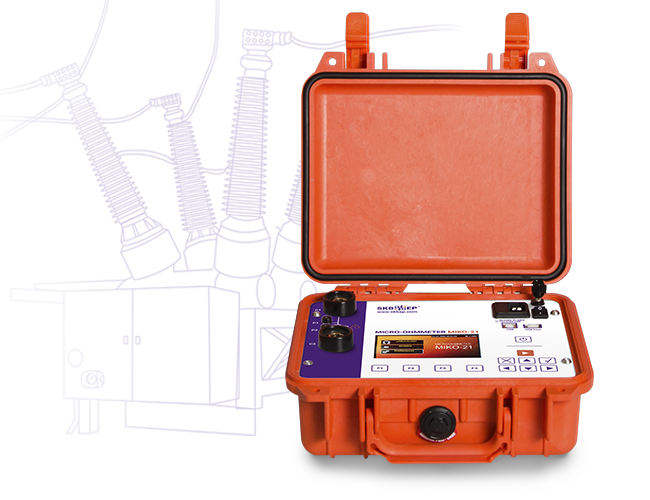

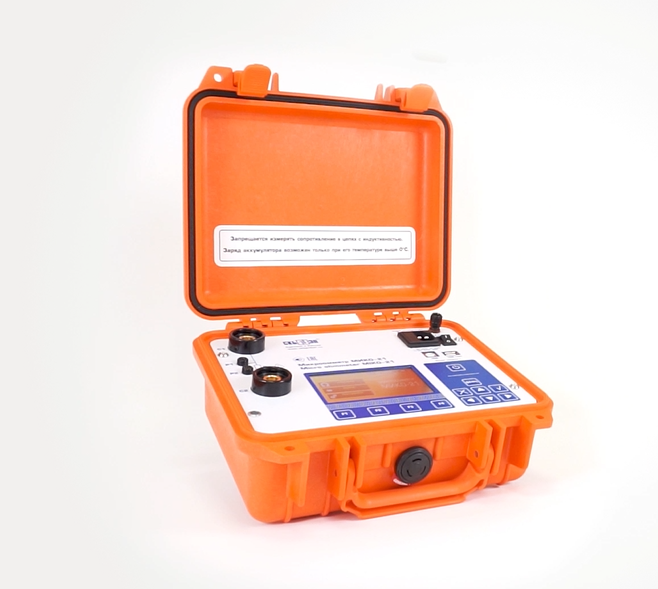

MIKO-21 专为 0.1μΩ 至 2 Ω直流电阻的高精度测量而设计，精度为 ±0.05%，可进行测试：

各类高压断路器和电压等级的接触器;
接触器、继电器、总线、各种螺栓连接、电焊接接头、气焊接接头;
电场和磁场条件下开闭开关设备的元件;
在研究实验室和工业车间.

MIKO-21 由于具有多项功能和技术功能，在市场上的类似设备中处于行业领先. 例如，特殊的测量技术确保MIKO-21符合最严格的精度要求. MIKO-21 非常适用于 μΩ 范围内的高精度电阻测试.

观看有关MIKO-21微欧计的详细视频和评论，在我们的YouTube 上或其他视频平台上。观看视频并订阅。

在接触电阻测量过程中，允许的错误之一是接触表面之间有氧化物薄膜。

根据国际标准IEC 60694：高压开关齿轮通用规范（国际电工委员会），在测试高压断路器主电路电阻时以控制此类误差放大，测试电流应在50A至其额定值之间。

测试电流断路器通常受特定值的限制：100 A 和 200 A。

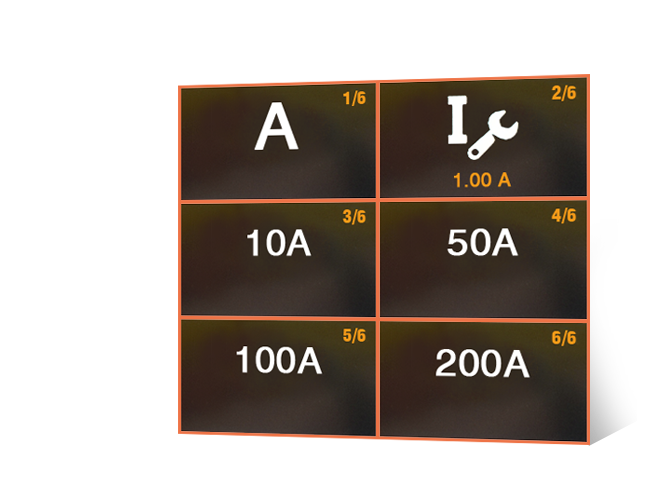

MIKO-21 中的放大器可以以多种方式设置：

通过从多个指定值中选择：10 A、50 A、100 A 和 200 A：
通过设置自动模式来选择测试电流：
通过手动设置测试电流在 1 A 到 200 A 范围步径为1A。

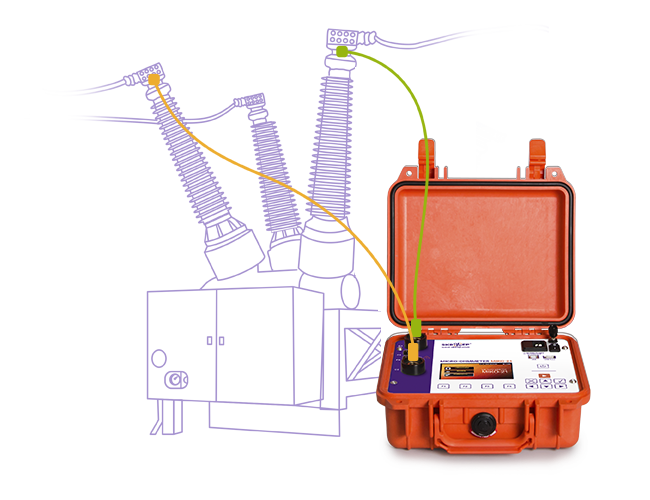

SKB EP 微欧计是唯一能够测量接触电阻的仪器，且使用为这些活罐和死罐断路器优化的单独自动模式。

模式 1 使不带 CT 的电路能够进行测量：
模式 2 能够在带 CT 的电路中运行测量，电池功耗最小：
模式 3 可使用 100 A 或 200 A 测试电流（由用户设置）在带 CT 的电路中运行测量，而无需节省电池电量。

当测试电流使用时，死罐断路器的电流变压器形成一个扩展的过渡过程。因此，测量时间由 CTs 参数、数量和测试电流决定。例如，对于 HV 油爆断路器的测量时间可能长达 30 秒。

MIKO-21 具有自动测量的专用算法可防止主观错误，并增加每次电池充电的测量次数。

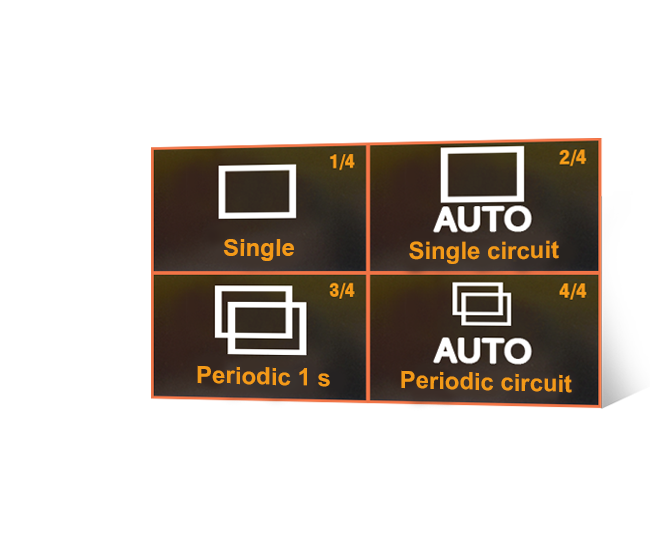

仪器中编程了四种方法以启动电阻测量：

单次，将电缆夹接触到测试对象，然后按下 START 按钮，单次测量即可启动。
自动单次，电路通过按下 START 按钮启动。当测试电路和测试电缆触点之间的电接触闭合时，仪器将开始测量。可以再次按下 START 按钮重复测试。
周期测试是在预先指定的时间间隔中使用，当双手被电缆探头压在测试点上时启动测试。用户可以在测试之间选择时间间隔。该功能时仪器将持续工作，直到用户启用停止模式。
自动周期测试，电路测试将在按下STAR按键后启动连续的测试。用户连接电流电缆，一旦测量电路联接完成，测量将自动开始。如果要重复测试，只需把测试探头与测试对象重新连接即可。

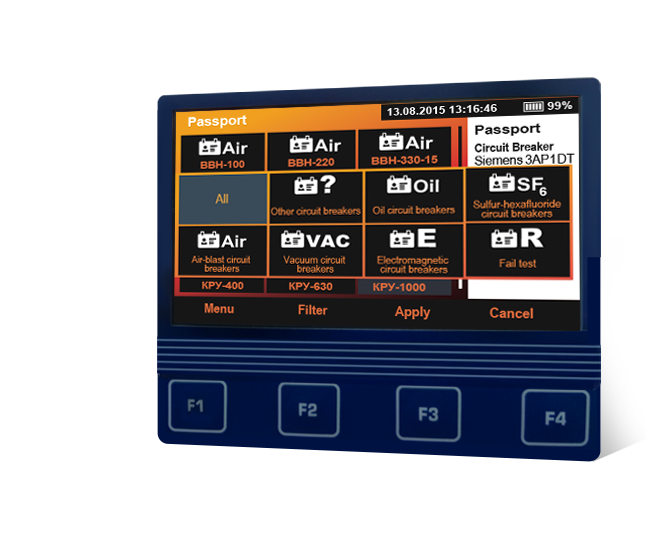

该仪器包含一个内置存储数据库，其中包含高压断路器的名义值，以指示最大和/或允许接触电阻的最低值。也有被拒绝的电阻的名义值，表示电阻阈值的上下限值超出可接受范围。

用户可以添加/编辑/删除精确测量对象的名义值。

内置存储的有交效的电阻（HV断路器主电路）的名义值可方便自动检测，一旦测量值超过允许的阈值，就会用红色突出显示。

此机制之所以有效，是因为内置的名义值数据库或能够独立添加/编辑/删除测量对象的名义数据。

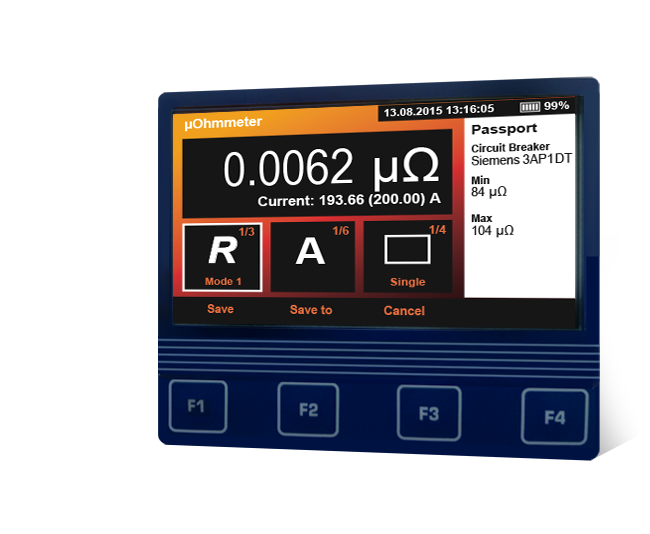

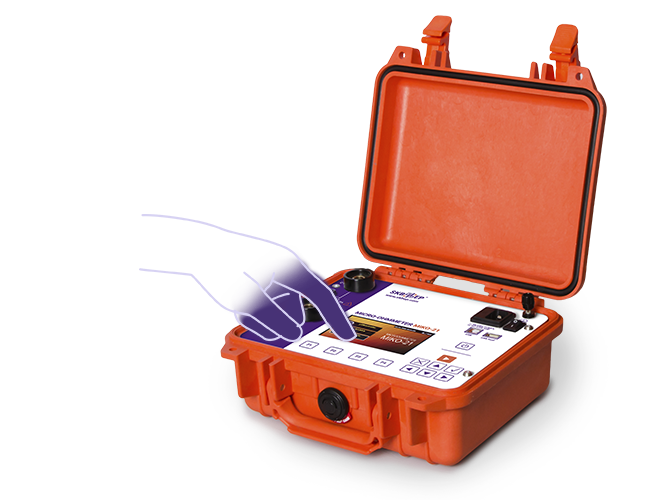

高亮度的彩色图形显示可确保在阳光明媚的日子轻松阅读，而与多种输入传感器显示屏的直观易懂界面简化了仪器的使用。

仪器可以从键盘或多传感器显示屏上作为适合的操作。

通过 USB 或闪存卡与 PC 的通信连接，可促进从仪器传输数据到公司数据库。该设备可集成到诊断实验室和生产电气设备的通过 PC 控制下的测量系统中。

电池功率小、重量轻、尺寸小，确保了变电站或车间广大使用领域，设备具有完全独立性和高移动性，2000 次测量的内置内存大大简化了从变电站到客户公司办公室的诊断和数据传输过程。

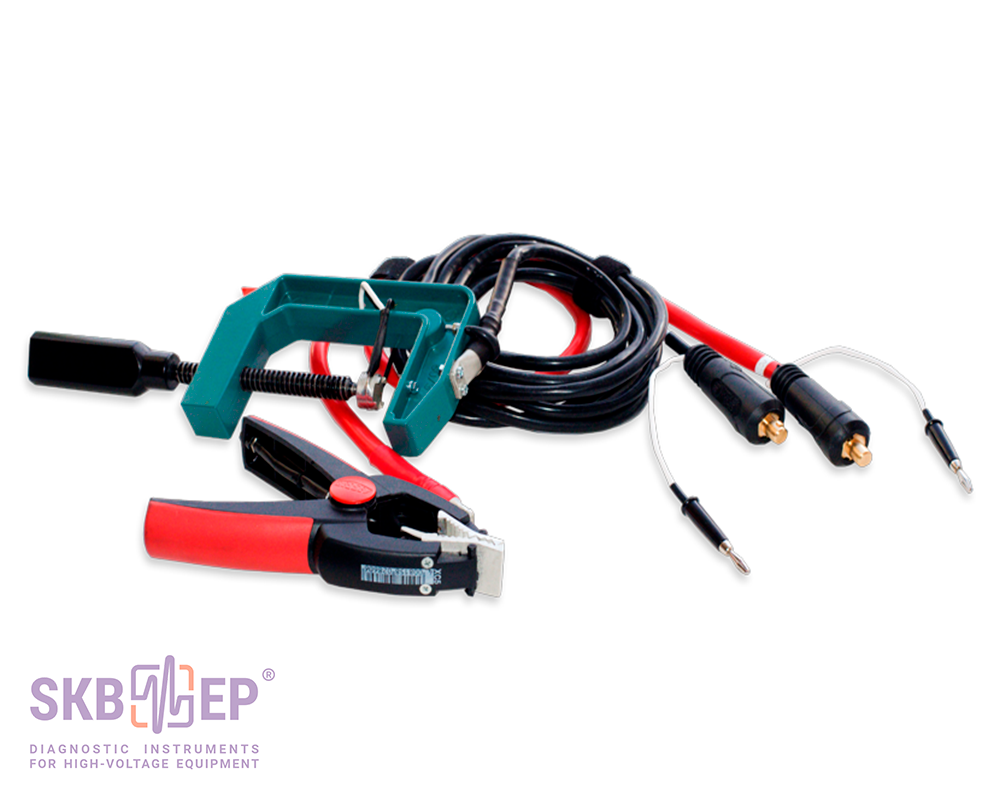

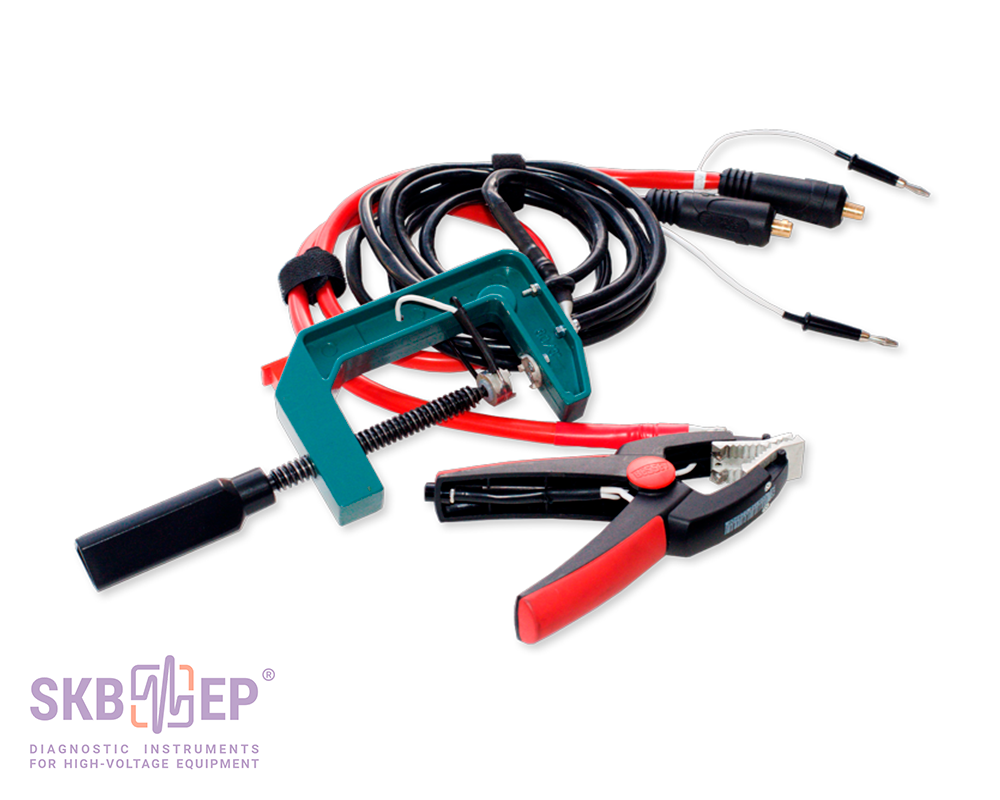

为了方便客户连接到对象，将使用不同长度和不同类型的夹子的特殊测试电缆：

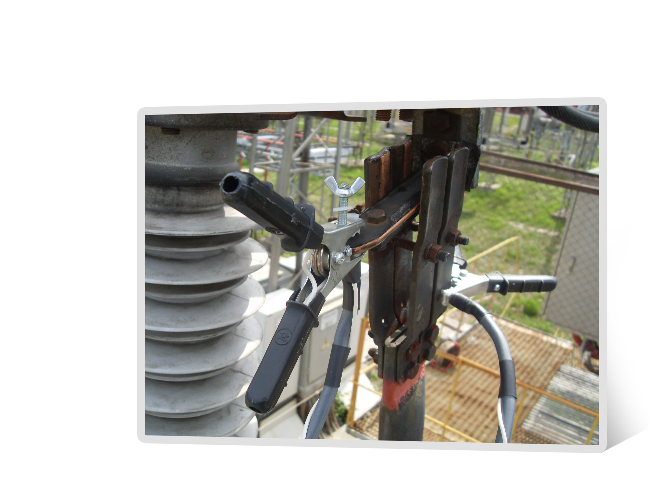

2米长，带开尔文夹子的测试电缆，适用于高压断路器高达110千伏 (标准配置套件);

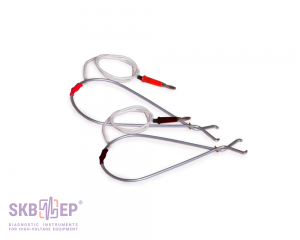

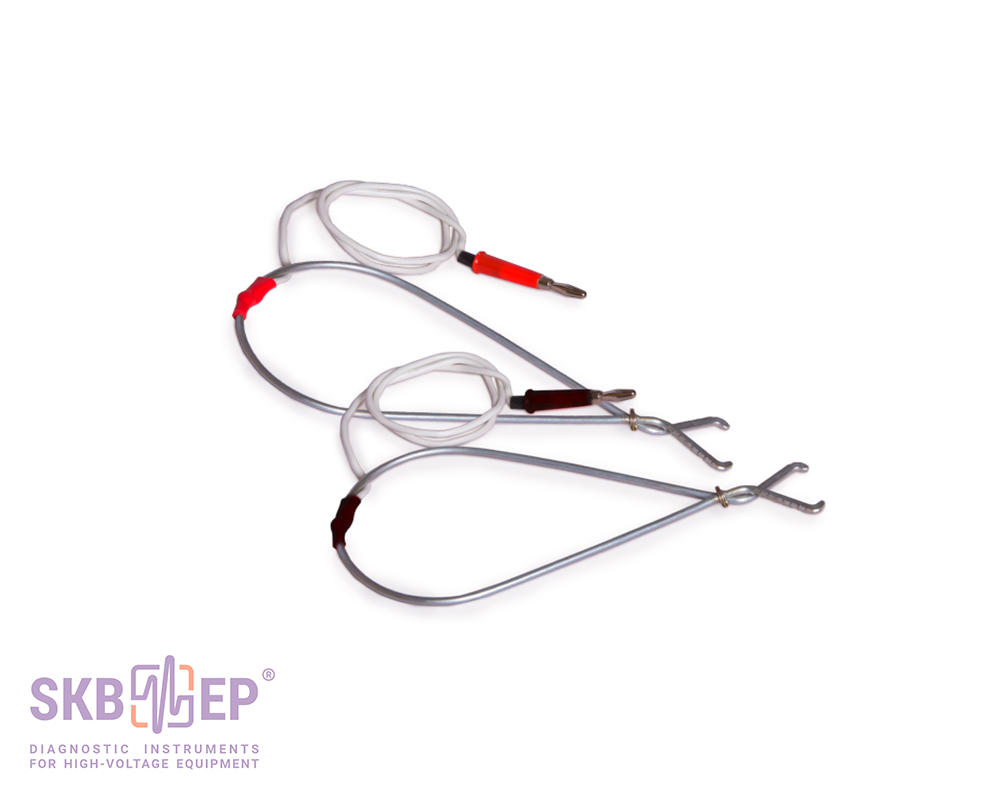

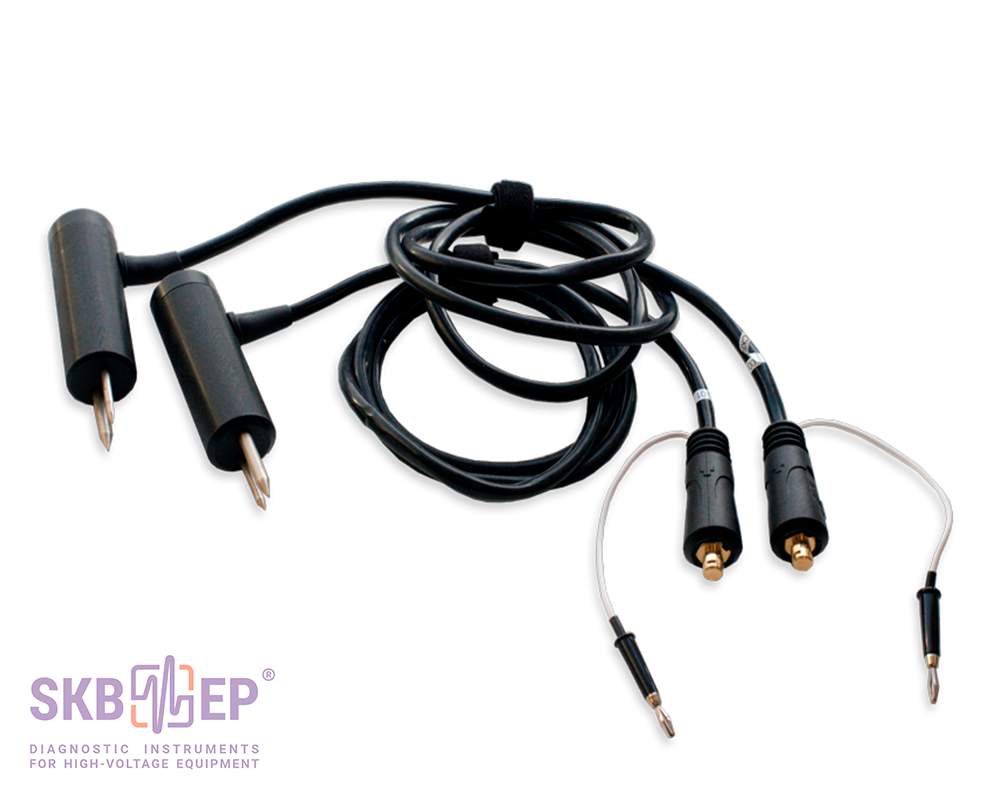

使用开尔文双尖峰的测试电缆长 1.5 米，适用于在管道和断路器室中测量（建议在设备放置在断路器附近时）;

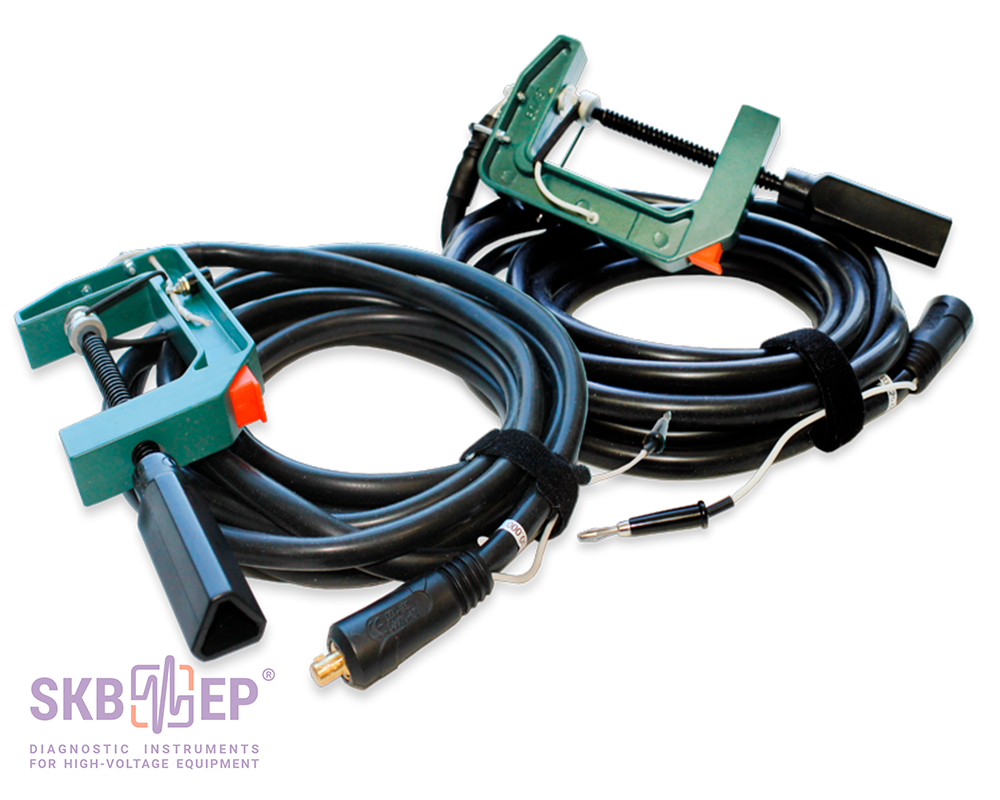

4.5 米和 6 米长，带开尔文 C 夹的测试电缆，适用于从 10 kV 到 220 kV 的断路器测试，（建议在设备放置在断路器附近时）;

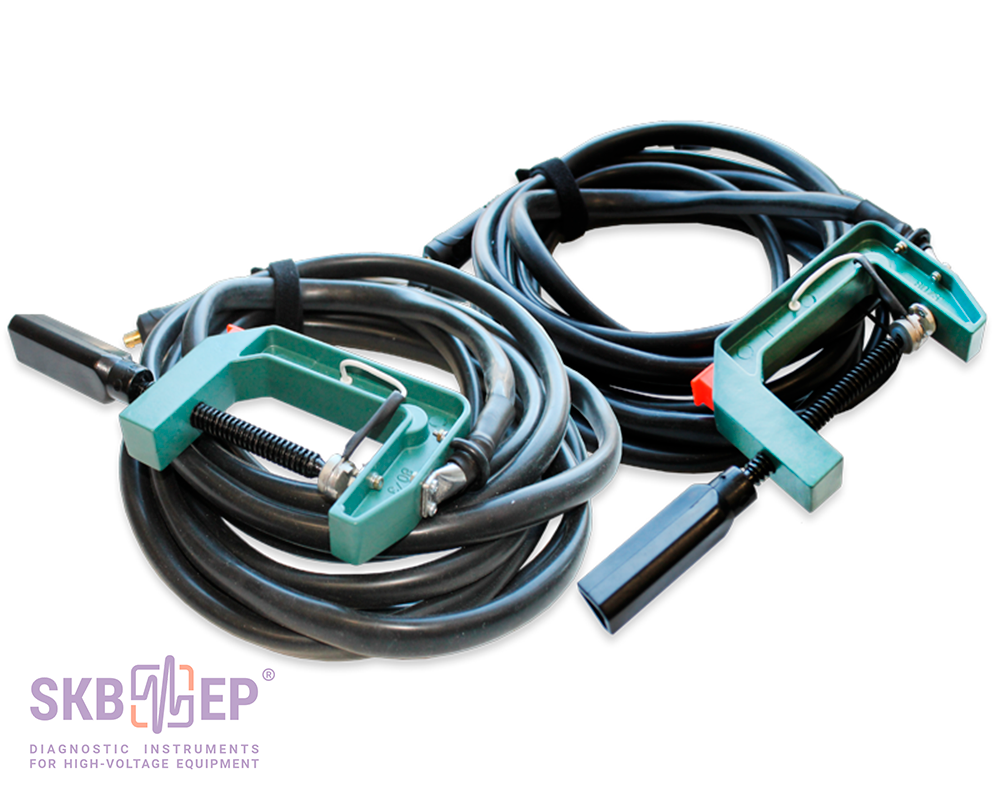

3米/6米或9米长测试电缆，包括带开尔文夹和开尔文C夹的测试电缆，适用于断路器测试从220千伏到750千伏，（建议当设备放置在升降机的摇篮）;
测试电缆，用于进行精确测量和对电路部分测量，直至应用测试电流的终点。

配置#1 (按订单)

配置#2（2米，标准完整套件）

配置#3 （4.5 米）

配置#4 （6 米）

用于精确测量，并与配置#2，3，4一起使用 (按订单)

配置#5，为高达 220kV 的断路器 (按订单)

配置#6，为高达 330kV 的断路器，有些用于高达 500kV 的断路器 (按订单)

配置#7，为高达 750kV 的断路器 (按订单)

隐藏的弹簧压载接触器 (2 件). 与配置#2-7一起使用

Potential probe (2 pcs.). To be used together with sets ##2-7

规格	值
电阻量程，欧姆	0.1 µΩ - 2 Ω
电流量程，A	1 - 200
输出的测量结果的数字位数	5
精度	±0.05 %
在模式1的测量时间，秒	不超过2
在模式 2 中的测量时间，用在带内置 CT（节能）的地埋罐断路器上，秒	10 - 30
在模式 3 中的测量时间（不节省能源），用在带内置 CT 的地埋罐断路器上，秒	5 - 15
电源电压	AC 90-264, 47-63 Hz DC 127-370 V
消耗的功率不超过， W	60
电池类型	锂离子
电池续航时间（连续运行），小时	超过8
电池充电时间，小时	小于2
内置存储器	2000个测量
测试次数（最大值电流I=200A）	more than 500
PC通信	USB/USB闪存卡
显示器	彩色图形显示屏，触摸屏，480 x 272 像素
界面，用户手册语言	英语
当盖子盖上时的环境保护	IP 67
当盖子打开时的环境保护	IP 40
存储温度, ºС	-20 - +60
工作温度, ºС	-20 - +50
相对湿度, % (非冷凝)	95
尺寸, mm	270 х 246 х 124
仪器重量, 公斤 (磅)	3.3 (7.28)
校准周期，年	3
质保期，年	3
测试周期，年	3

完整套件

照片	项目，索引	应用
仪器主要 MIKO-21 039.00.00.000	仪器主要 MIKO-21 039.00.00.000	仪器和附加文件: 校准证书, 用户手册, 仪器日志。
电源线 018.09.00.000	电源线 018.09.00.000	电源线1 x 2 米 (0.24 千克).用于仪器连接到电源. 工作温度范围： -25°С ~ +120°С. 绝缘橡胶.
工具包 126.06.00.000	工具包 126.06.00.000	方便、坚固、防磨的便携包，用于将电缆、文档和其他配件的运送与MIKO-21。重量 0.6 千克。

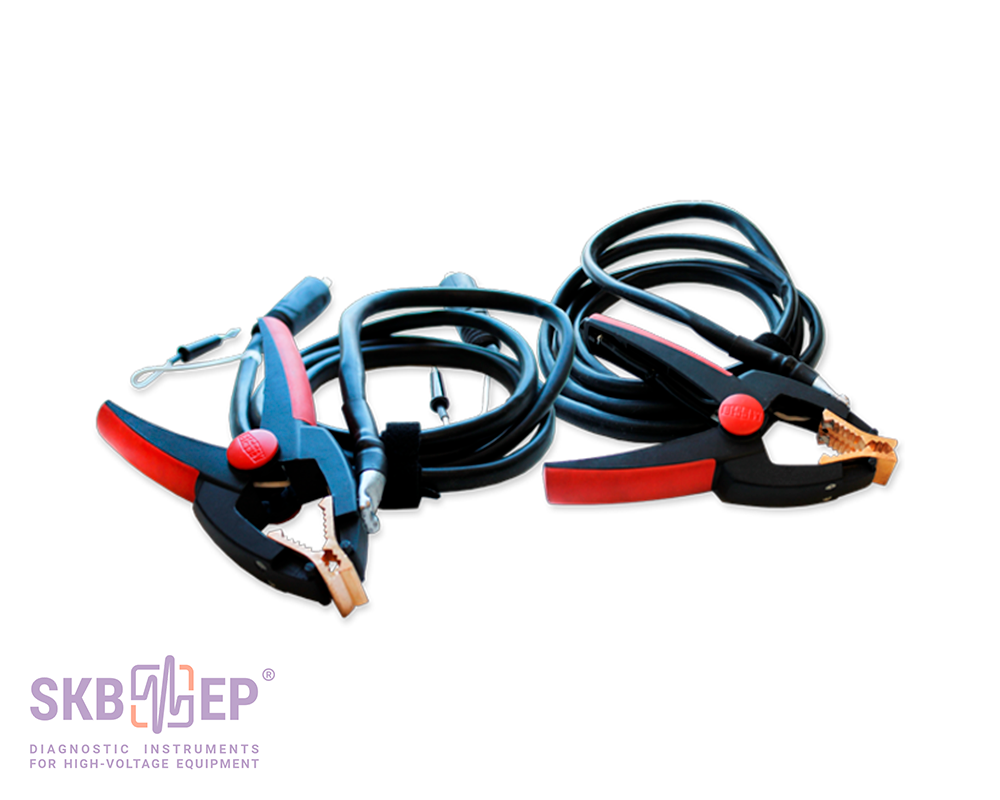

测试电缆配置 #2 039.27.00.000	测试电缆配置 #2 039.27.00.000	200 A 开尔文夹子的测试电缆 2 x 2 米（1.12 千克），开口高达 50 mm, 用于高达10kV的断路器。
保险丝	保险丝	类型: VP2B-1V-2A (ВП2Б-1В-2А) (2 个).
电阻器	电阻器	类型:75ShSM M3 (75ШСМ М3). 用于检测MIKO-21的操作性
接地电缆 010.01.00.000	接地电缆 010.01.00.000	接地电缆 1 x 2 米 (0.07千克) 用于仪器接地。电缆配有夹子和螺丝端盖。额定电流为50A。

测试电缆，如果仪器放置在断路器附近（按订单）

照片	项目，索引	应用

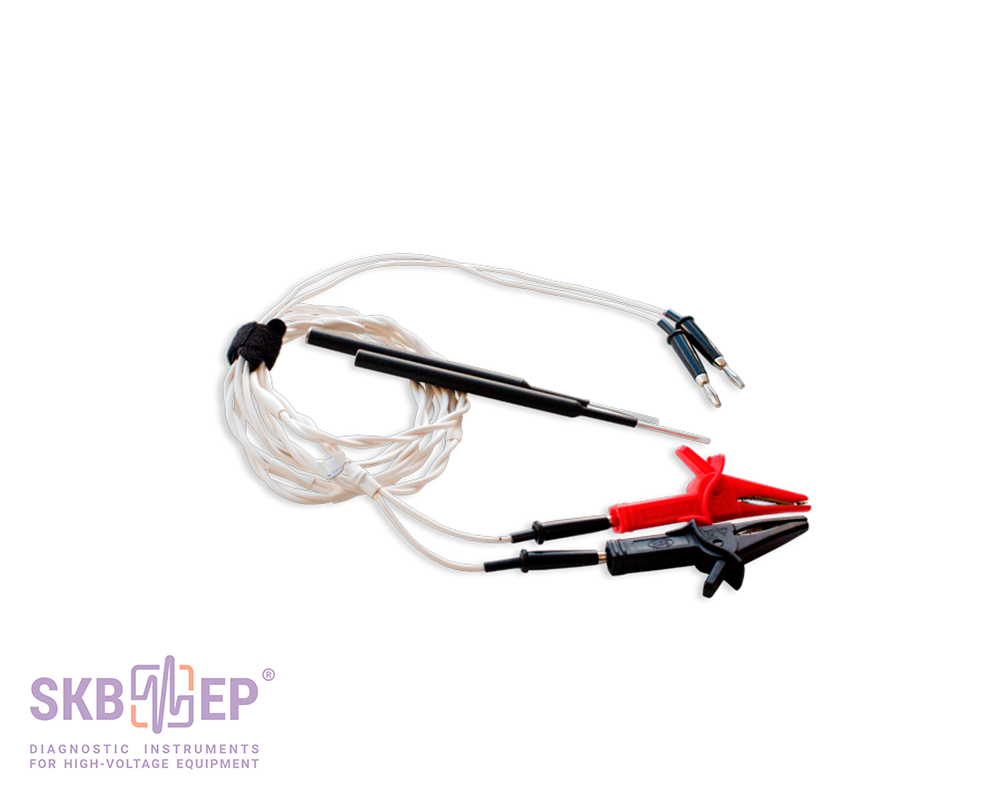

测试电缆 039.24.00.000 039.24.00.000-01 039.24.00.000-02	测试电缆 039.24.00.000 039.24.00.000-01 039.24.00.000-02	带鳄鱼夹A25C（2件）和探头（2件）的用于高精度测量和电路部分测量，以连接到测试电流的端点。与配置#2一起使用 - 长度2米 (39.24.00.000) 与配置#3一起使用 - 长度4.5米 (39.24.00.000-01) T与配置#4一起使用 - Length 6 m (39.24.00.000-02) 特别的是，此电缆可用于测量电缆的电阻。
测试电缆配置#2 039.35.00.000	测试电缆配置#2 039.35.00.000	200 A 开尔文夹子的测试电缆 2 x 10米，开口高达50mm，用于高达35kV的断路器。
测试电缆配置#2 039.36.00.000	测试电缆配置#2 039.36.00.000	200 A 开尔文夹子的测试电缆 2 x 5 米（2.20 千克），开口高达50mm，用于高达10kV的断路器。
测试电缆配置#4 039.38.00.000	测试电缆配置#4 039.38.00.000	带200A 开尔文 C 夹的测试电缆 2 x 10 米，开口高达 80 mm，适用所有断路器高达 35kV，以及一些高达 110kV 的断路器，部分断路器高达 220kV。

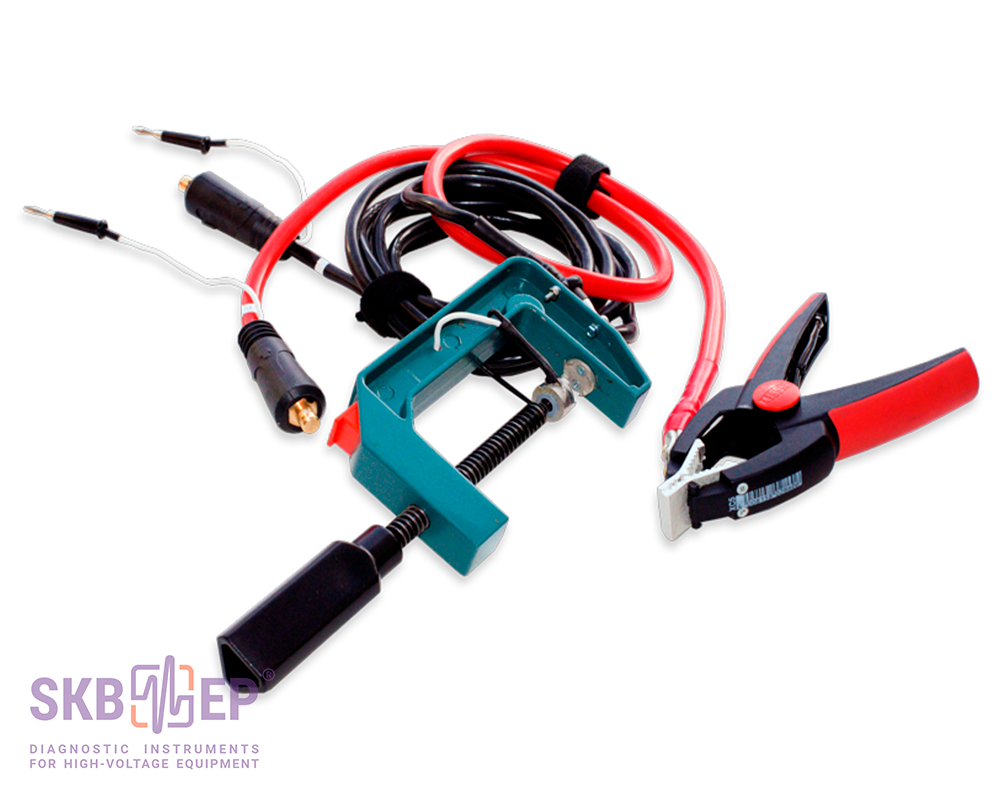

测试电缆配置#1 039.19.00.000 039.19.00.000-01	测试电缆配置#1 039.19.00.000 039.19.00.000-01	带200A 开尔文双尖峰的测试电缆 2 x 1.5 米（0.9 千克），用于在总线连接或弧形灭火室进行测量。
测试电缆配置#3 039.25.00.000	测试电缆配置#3 039.25.00.000	带200A 开尔文 C 夹的测试电缆 2 x 4.5 米（3.8 千克），开口高达 80 mm，适用所有断路器高达 35kV，以及一些高达 110kV 的断路器。
测试电缆配置#4 039.26.00.000	测试电缆配置#4 039.26.00.000	带200A 开尔文 C 夹的测试电缆 2 x 6 米（5.6 千克），开口高达 80 mm，适用所有断路器高达 110kV，部分断路器高达 220kV。

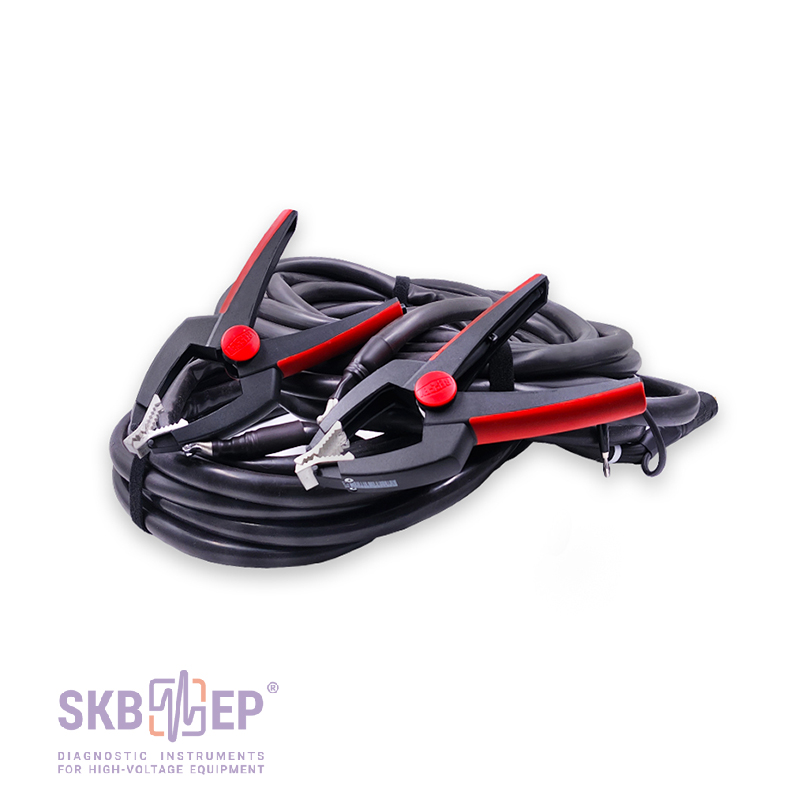

成套测试电缆 039.43.00.000	成套测试电缆 039.43.00.000	带鳄鱼夹的测量电缆套件（抓握长度达 70 毫米）。可用于 35 kV 以下的所有断路器。长度为 10 米，全套重量为 15.8 千克。全套包括2条。

测试电缆，如果仪器放置在升降机摇篮（按订单）

照片	项目，索引	应用
测试电缆配置#5 039.20.00.000 039.21.00.000	测试电缆配置#5 039.20.00.000 039.21.00.000	测试高达 220kV 的断路器电缆套件。带200A 开尔文夹子的测试电缆 1 x 1 米（0.5 千克），开口高达 50 毫米。带200A 开尔文 C 夹的测试电缆 1 x 3 米（1.3 千克），开口高达 80 毫米。
测试电缆配置#6 039.20.00.000 039.21.00.000-01	测试电缆配置#6 039.20.00.000 039.21.00.000-01	高达 330kV 的断路器电缆套件，以及一些高达 500kV 的电缆套件。带200A 开尔文夹子的测试电缆 1 x 1 米（0.5 千克），开口高达 50 毫米。带200A 开尔文 C 夹的测试电缆 1 x 6 米（2 公斤），开口高达 80 毫米。
测试电缆配置#7 039.20.00.000 039.21.00.000-02	测试电缆配置#7 039.20.00.000 039.21.00.000-02	测试高达 750kV 的断路器电缆套件。带200A 开尔文夹子的测试电缆 1 x 1 米（0.5 千克），开口高达 50 毫米。带200A 开尔文 C 夹的测试电缆 1 x 9 米（4 公斤），开口高达 70 毫米。

照片

项目，索引

应用

测试电缆配置#5
039.20.00.000
039.21.00.000

测试电缆配置#5
039.20.00.000
039.21.00.000

测试高达 220kV 的断路器电缆套件。

带200A 开尔文夹子的测试电缆 1 x 1 米（0.5 千克），开口高达 50 毫米。
带200A 开尔文 C 夹的测试电缆 1 x 3 米（1.3 千克），开口高达 80 毫米。

测试电缆配置#6
039.20.00.000
039.21.00.000-01

测试电缆配置#6
039.20.00.000
039.21.00.000-01

高达 330kV 的断路器电缆套件，以及一些高达 500kV 的电缆套件。

带200A 开尔文夹子的测试电缆 1 x 1 米（0.5 千克），开口高达 50 毫米。
带200A 开尔文 C 夹的测试电缆 1 x 6 米（2 公斤），开口高达 80 毫米。

测试电缆配置#7
039.20.00.000
039.21.00.000-02

测试电缆配置#7
039.20.00.000
039.21.00.000-02

测试高达 750kV 的断路器电缆套件。

带200A 开尔文夹子的测试电缆 1 x 1 米（0.5 千克），开口高达 50 毫米。
带200A 开尔文 C 夹的测试电缆 1 x 9 米（4 公斤），开口高达 70 毫米。

额外配件（按订单）: 航空量电缆

照片	项目，索引	应用

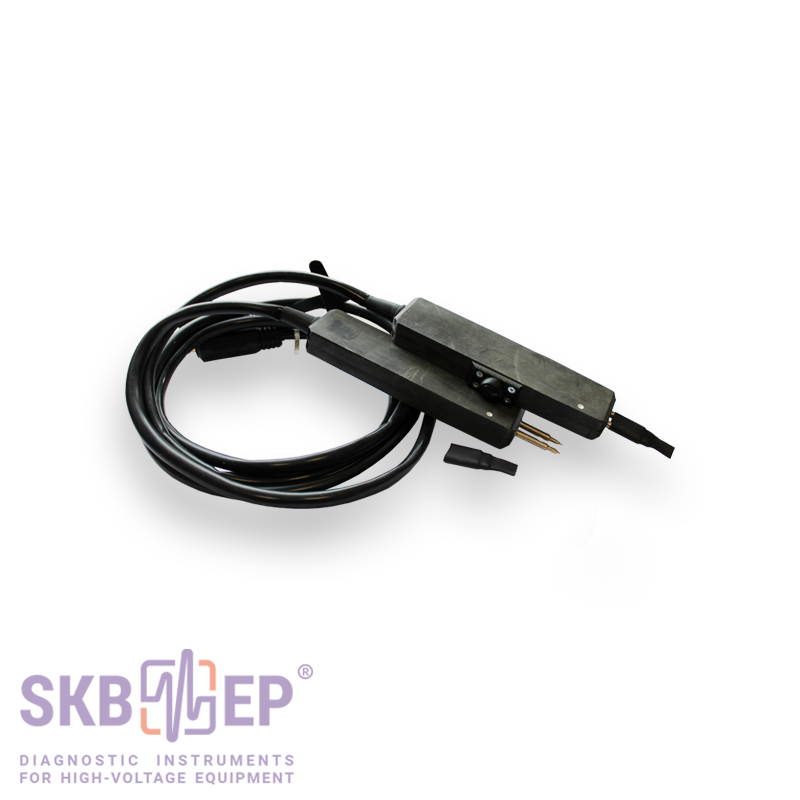

测试电缆 039.33.00.000 039.33.00.000-01	测试电缆 039.33.00.000 039.33.00.000-01	带有直径为5毫米的弹簧装置的针形旋转接触点的测量电缆。为了启动测量仪器，一个探针上配备了一个按钮。建议用在难以接触的部位的涂漆表面的接触电阻的测量；在航空领域，用于航空设备和直升机机身的接触电阻测量。测量电流可达100安培。长度为1.5米。套件包含2根电缆。

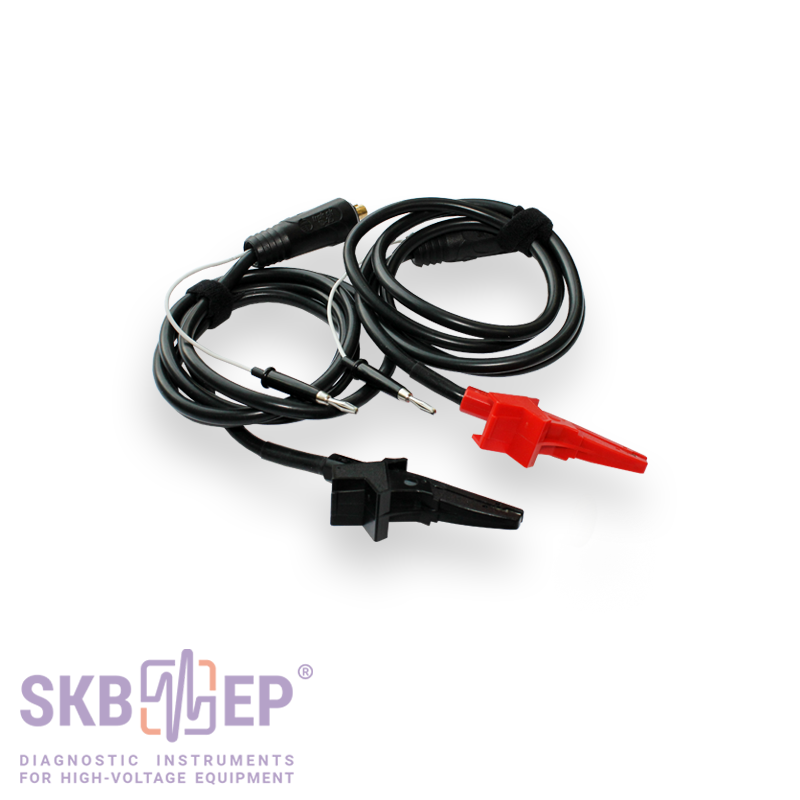

测试电缆 039.31.00.000	测试电缆 039.31.00.000	带有齿状接触点（开口可达20毫米）的鳄鱼夹式测量电缆。推荐用于测量物体难以触及部位的接触电阻；在航空领域，用于测量飞行器不同部件的电阻。测量电流可达50安培。长度为1.5米。套件包含2根电缆。

额外配件（按订单）

照片	项目，索引	应用
隐藏的弹簧压载接触器 (2个) 023.21.00.000	隐藏的弹簧压载接触器 (2个) 023.21.00.000	与配置#2-7一起使用，以避免输入引脚和设备连接之间的高接触电阻。

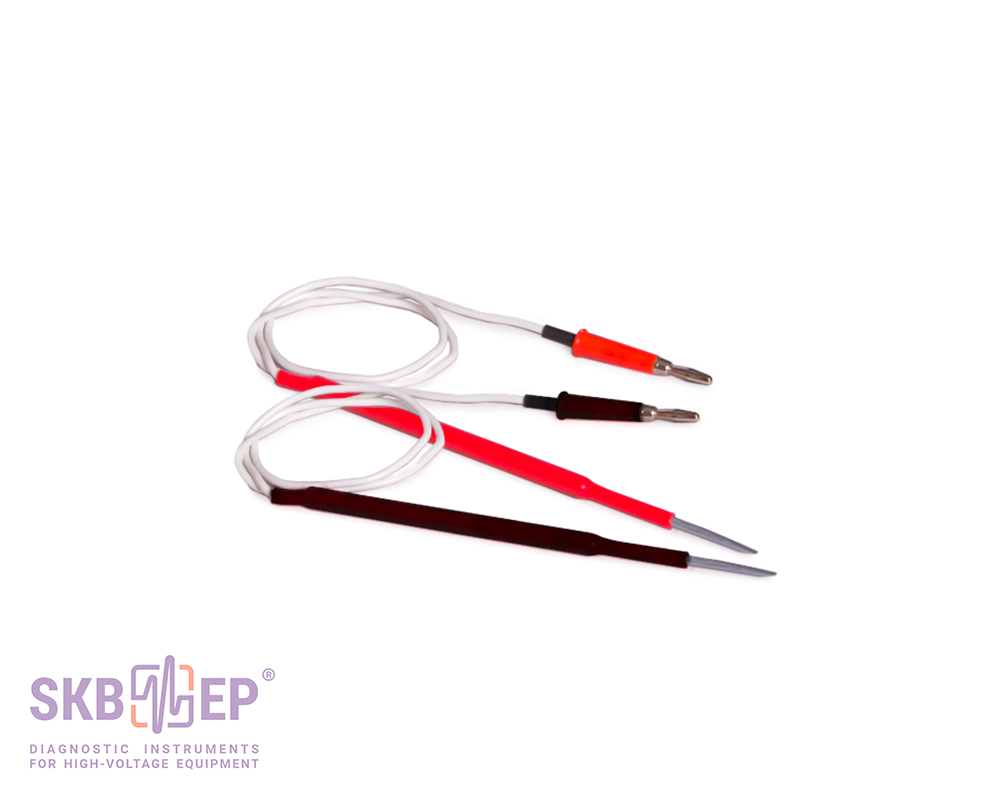

隐藏式探针 (2个) 023.22.00.000	隐藏式探针 (2个) 023.22.00.000	T与配置#2-7一起使用，以避免输入引脚和设备连接之间的高接触电阻。
USB2.0 A-B 电缆	USB2.0 A-B 电缆	USB 电缆 1 x 1.8 米用于计算机连接和数据传输。
绝缘操纵杆 010.41.00.000 010.41.00.000-01 010.41.00.000-02	绝缘操纵杆 010.41.00.000 010.41.00.000-01 010.41.00.000-02	操纵杆设计用于测试电缆连接从地面或从罐盖到高压断路器的衬套，以及高压断开开关和接地装置的结构元件，无需使用梯子或高架平台。该操纵杆与开尔文夹子配合完成连接电流和潜在接触电阻测量。电缆从地面或油箱盖连接到测试端子。操纵杆 - 2.2（长度2.2米/组装套件重量3.4公斤）; 操纵杆 - 3.7（长度3.7米/组装套件重量4.0公斤）; 操纵杆 - 5.1（长度5.1米/组装套件重量4.6公斤）。
