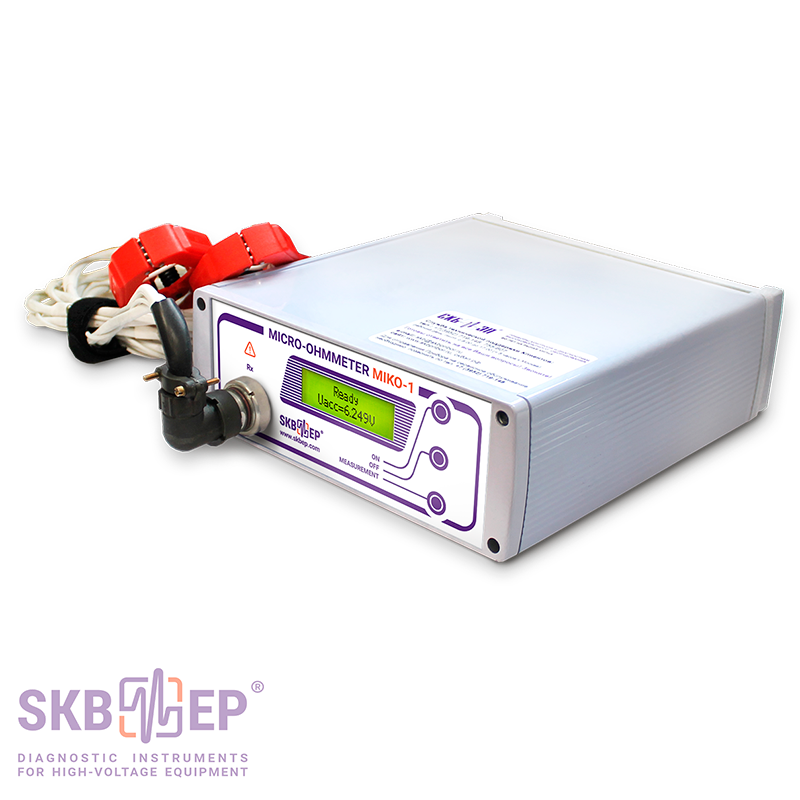

Microohmmètre industriel MIKO-1

• contacts des interrupteurs haute tension (y compris ceux avec transformateurs de courant intégrés);
• contacteurs, disjoncteurs, connecteurs;
• connexions boulonnées, soudées et soudées de jeux de barres et de jeux de barres;
• liaisons ferroviaires, essieux de vagons, etc.

Le film d'oxyde et les inclusions de contact non métalliques provoquent une dépendance non linéaire de la résistance transitoire sur le courant circulant. Cette non-linéarité est particulièrement perceptible lors de la mesure de la résistance électrique des contacts (résistance de contact) à l'aide de petits courants. Les microohmmètres avec un courant jusqu'à 10 A donnent des lectures de résistance surestimées, ce qui peut conduire à un rejet injustifié des contacts.

À cet égard, afin d'obtenir des valeurs fiables, il est recommandé d'effectuer des mesures à des courants suffisamment élevés à travers la résistance de contact, ce qui est reflété, par exemple, dans les normes CEI 56 (I≥50A). Le MIKO-1 fonctionne à un courant de 50 A, tandis que le diagnostic est effectué à une telle intensité du courant de mesure à laquelle la dépendance non linéaire de la résistance sur l'intensité du courant de mesure peut être négligée.

l'intensité de 50A est tout à fait suffisante pour le travail, à moins que d'autres exigences pour l'équipement de diagnostic ne soient indiquées. Si vous avez besoin d'un microohmmètre plus puissant, nous vous recommandons d'envisager MIKO-21 (courant jusqu'à 200A) ou MIKO-2.3 (courant jusqu'à 1000A).

L'instabilité du courant du microohmmètre provoque une erreur supplémentaire dans la mesure de la résistance, proportionnelle à l'évolution du courant lors de la mesure de l'inductance du circuit. Dans ce cas, l'inductance du circuit se compose de l'inductance du transformateur de courant intégré et des pôles du disjoncteur, ainsi que de l'inductance du câble de raccordement.

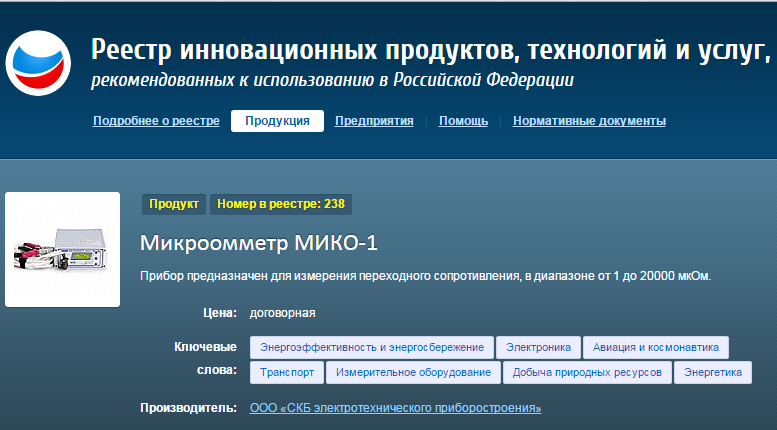

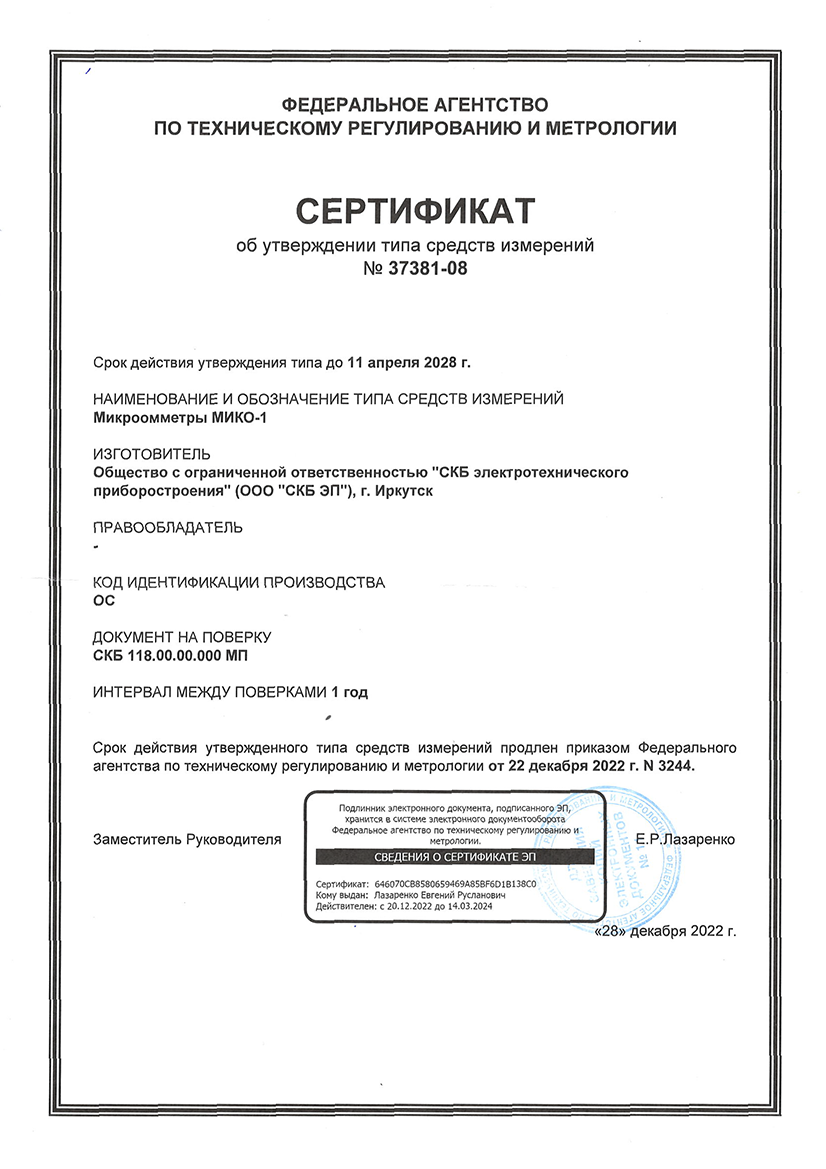

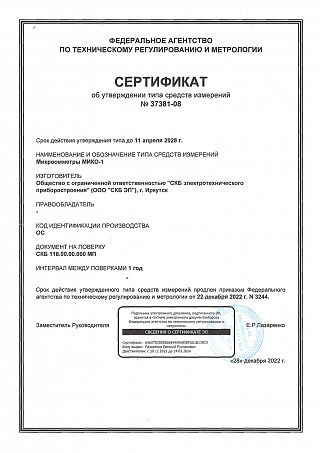

Les méthodes standard de vérification des microohmmètres ne permettent pas de déterminer l'erreur supplémentaire provoquée par la présence d'inductance dans le circuit. Il s'ensuit que même l'inscription de l'appareil dans le registre d'état des instruments de mesure ne garantit pas que cet appareil ne présente pas d'erreur supplémentaire causée par l'inductance du circuit.

Seule la présence d'une stabilisation du courant de mesure dans le dispositif permet de minimiser cette composante de l'erreur, et permet également de mesurer la résistance électrique de circuits contenant des transformateurs de courant, qui, en règle générale, sont équipés disjoncteurs de réservoir haute tension.

MIKO-1 est spécialement conçu pour fonctionner dans l'environnement électromagnétique sévère des centrales électriques et des sous-stations, et les canaux de mesure de l'appareil permettent de supprimer les interférences électromagnétiques de fréquence industrielle.

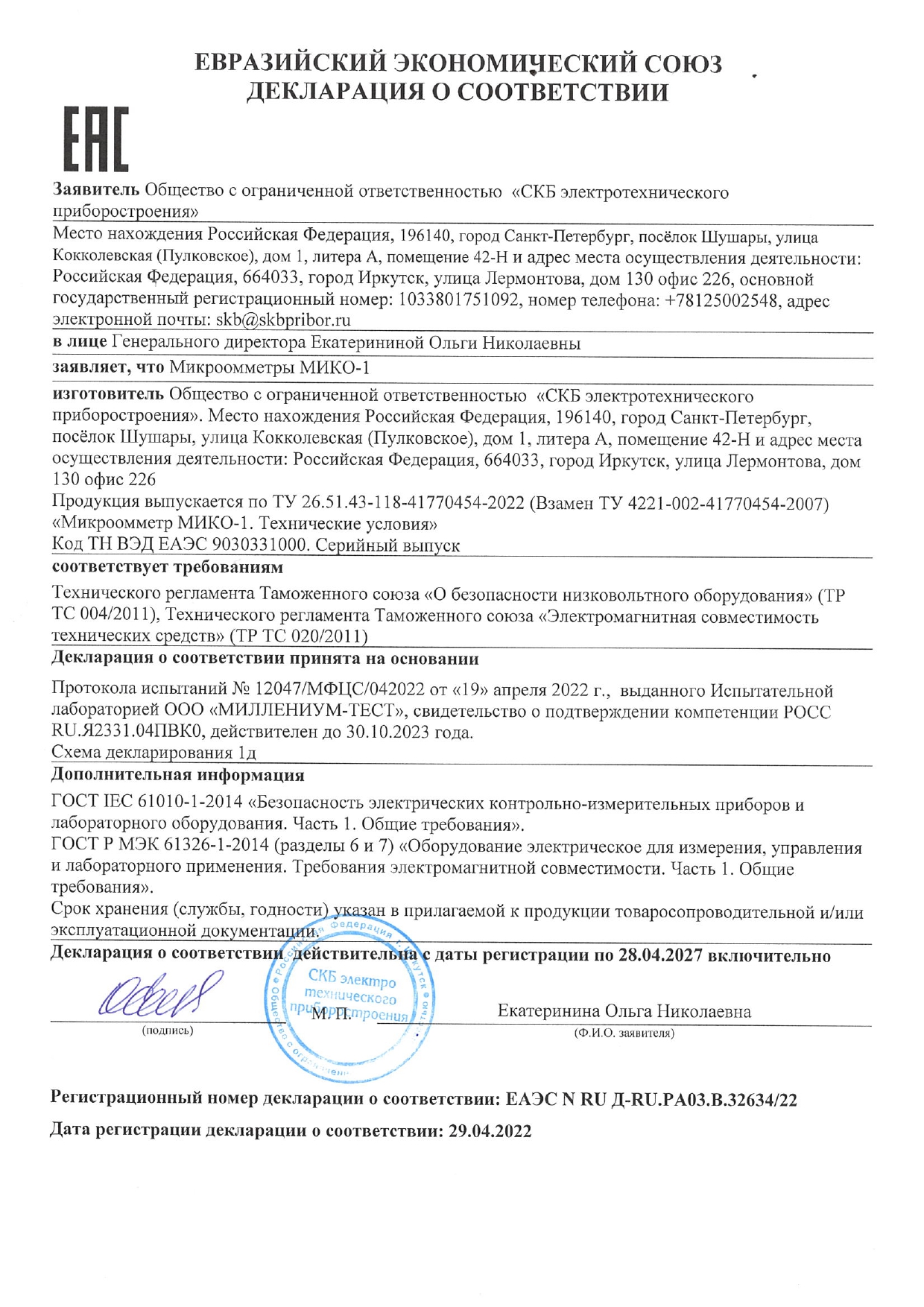

MIKO-1 répond aux exigences de GOST 52931-08 et est protégé des champs électromagnétiques avec une force allant jusqu'à 400 A / m par blindage, ainsi que par l'utilisation de solutions de circuits spéciales.

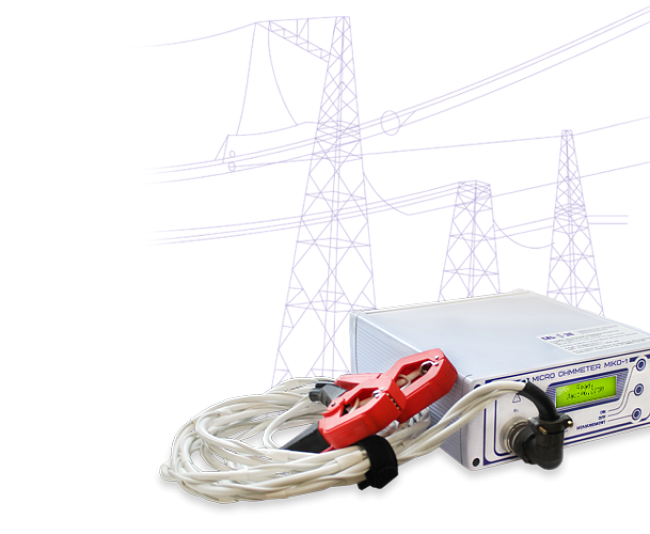

Pour faciliter la connexion à l'objet, des câbles de mesure de différentes longueurs et différents types de pinces / attaches sont spécialement conçus:

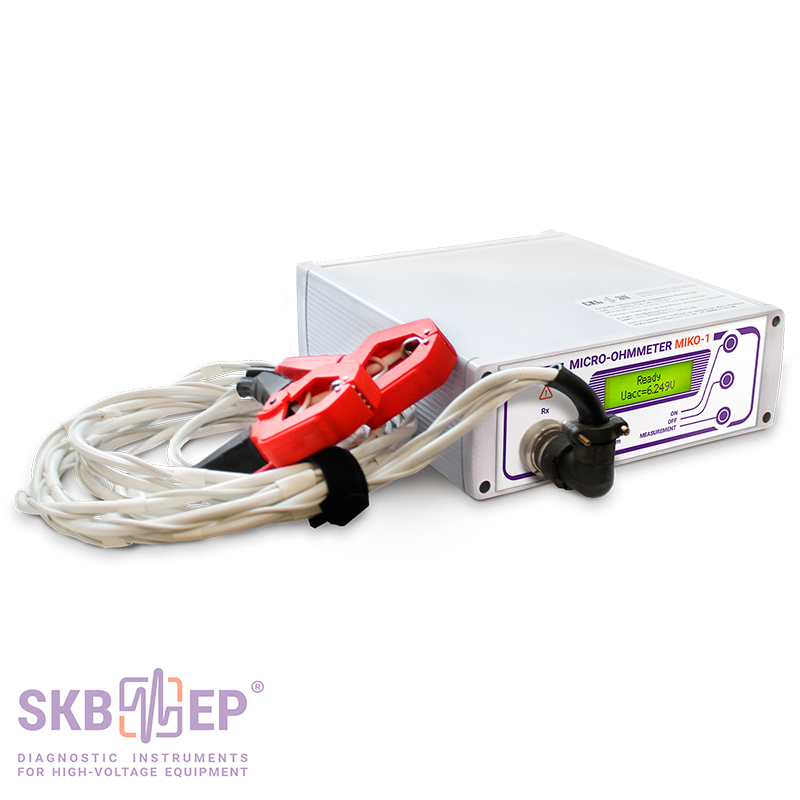

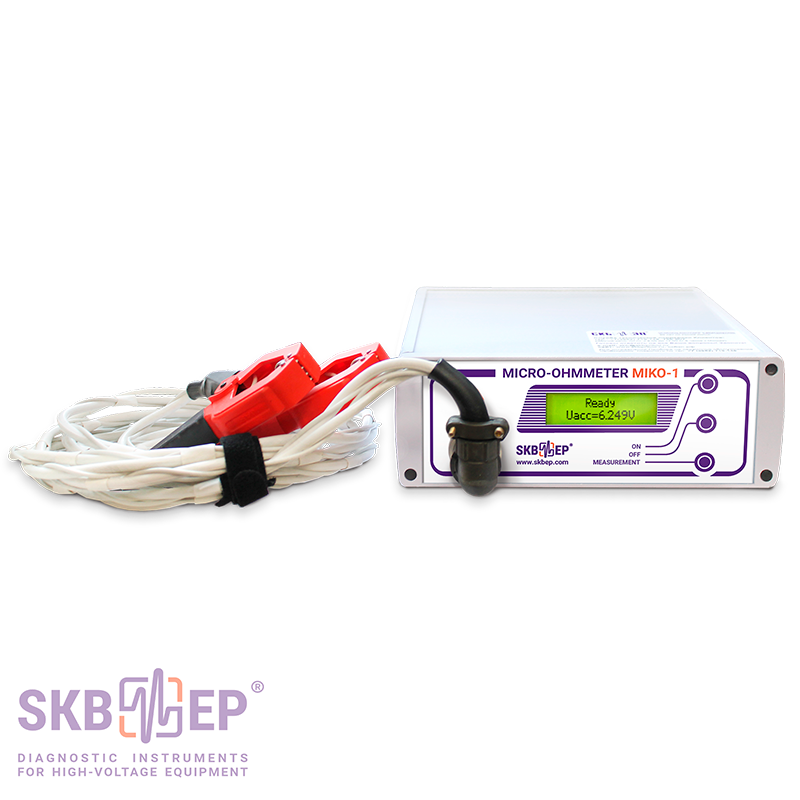

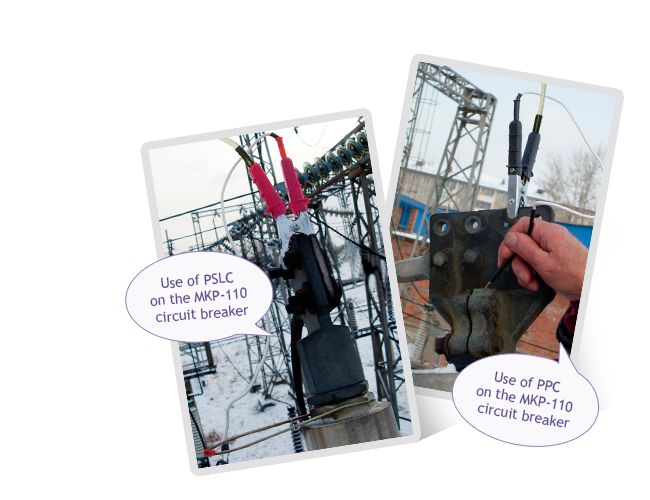

• Câble de mesure avec pinces de type "crocodile" K01 (jeu standard), où les fils de courant et de potentiel sont structurellement combinés dans une seule pince;
• Pour faciliter la connexion à la broche d'entrée, des contacts à ressort et à broche potentiels sont mis en œuvre, qui sont accouplés avec le câble K01;
• Câble de mesure avec contacts avec  ressort, ce qui est très pratique pour surveiller les résistances des jeux de barres et des jeux de barres connectés.

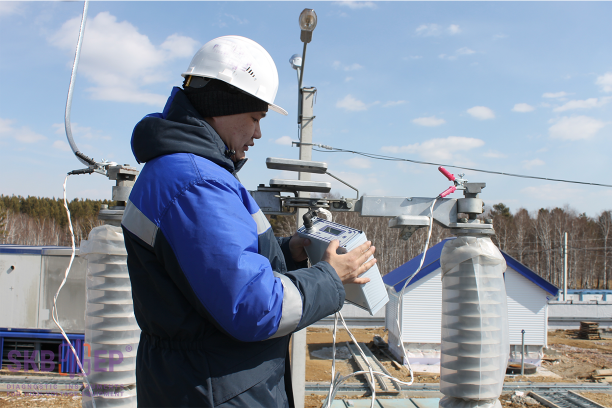

Pour prendre des mesures sur des disjoncteurs  puissants, il est nécessaire de monter des escaliers ou dans un ascenseur. Pour réduire le nombre de montées et de descentes, ainsi que pour mesurer en une seule ascension, il est souhaitable de disposer d'un microohmmètre léger avec des câbles de mesure ergonomiques.

De plus, pour des raisons de sécurité, lors de la montée de l'interrupteur, vos mains doivent être libres, il est donc conseillé d'avoir un microohmmètre qui puisse être accroché à l'épaule.

Le microohmmètre industriel MIKO-1, qui a un faible poids (3,6 kg) et des dimensions, répond pleinement à ces exigences, et un sac spécial permet son mouvement pratique, qui vous permet de grimper avec l'appareil sur n'importe quel disjoncteur. L'appareil est assez simple à utiliser et fiable, ce qui a été noté par les utilisateurs plus d'une fois.
