L'appareil permet de contrôler les paramètres de temps, de course et de vitesse des pièces mobiles d'huile, de vide, de SF6 et des disjoncteurs électromagnétiques de production soviétique, russe et étrangère, ainsi que de contrôler les caractéristiques temporelles des séparateurs et des courts-circuits.
De plus, PKV/M7 permet d'enregistrer les valeurs instantanées des courants et des tensions des électroaimants de commande.
L'appareil PKV/M7 est équipé de dispositifs de fixation pour l'installation de capteurs de mesure sur tous les types disjoncteurs haute tension russes et étrangers (ABB, AREVA, ALSTOM, SIEMENS, etc.).
L'adaptabilité du dispositif consiste à concevoir les montages des capteurs sur les disjoncteurs et à obtenir la fonction de transfert du mouvement de l'arbre vers la traverse. L'appareil stocke les fonctions de transfert des circuits cinématiques de la plupart des commutateurs. Le travail d'adaptation a commencé avec le premier modèle commercialisé de l'appareil (le «prédécesseur» PKV / M1) en 1995 et se poursuit à ce jour.
Par exemple, dans des appareils similaires, un diapason de temps plus courte ne permet pas de vérifier les disjoncteurs dans des cycles complexes.
En général, il existe de nombreuses nuances lors de la réalisation de mesures sur un interrupteur, tandis que si les caractéristiques temporelles sont faciles à enregistrer pour tout type d'interrupteur, des capteurs spéciaux sont nécessaires pour obtenir les caractéristiques de course et vitesse.
Avec le dispositif PKV/M7, des capteurs de type incrémental (discrets) sont fournis pour mesurer les caractéristiques de vitesse et les paramètres de course, qui ne nécessitent pas d'ajustement ou de correction des facteurs de conversion; de plus, les capteurs se distinguent par leur précision et leur facilité d'utilisation.
Par exemple, les appareils équipés de capteurs de type câble sont limités par la valeur de vitesse supérieure. Dans ces capteurs, le ressort de rappel n'a pas le temps de tirer le câble sur le tambour lors des changements rapides de vitesse et l'erreur de mesure augmente. L'utilisation de capteurs de déplacement laser est déconseillée en raison du risque de blessure oculaire par le faisceau laser en cas de manipulation imprudente. De plus, l'installation du capteur laser est réalisée sans pinces et "à l'oeil", ce qui affecte en conséquence l'erreur élevée des mesures.
Pour les mesures des caractéristiques de vitesse et des paramètres de course, une précision élevée est fournie par des capteurs de type incrémental (discrets) de mouvement angulaire et linéaire avec une résolution de 0,09 ° et 0,5 mm. La précision de synchronisation est de ± 0,1 ms.
Souvent utilisés dans d'autres appareils, analogues du dispositif PKV / M7, les capteurs à potentiomètre présentent une erreur importante (jusqu'à ± 1%) même dans des conditions normales. Par exemple, à une course maximale de 900 mm, cette erreur donne une incertitude de ± 9 mm.

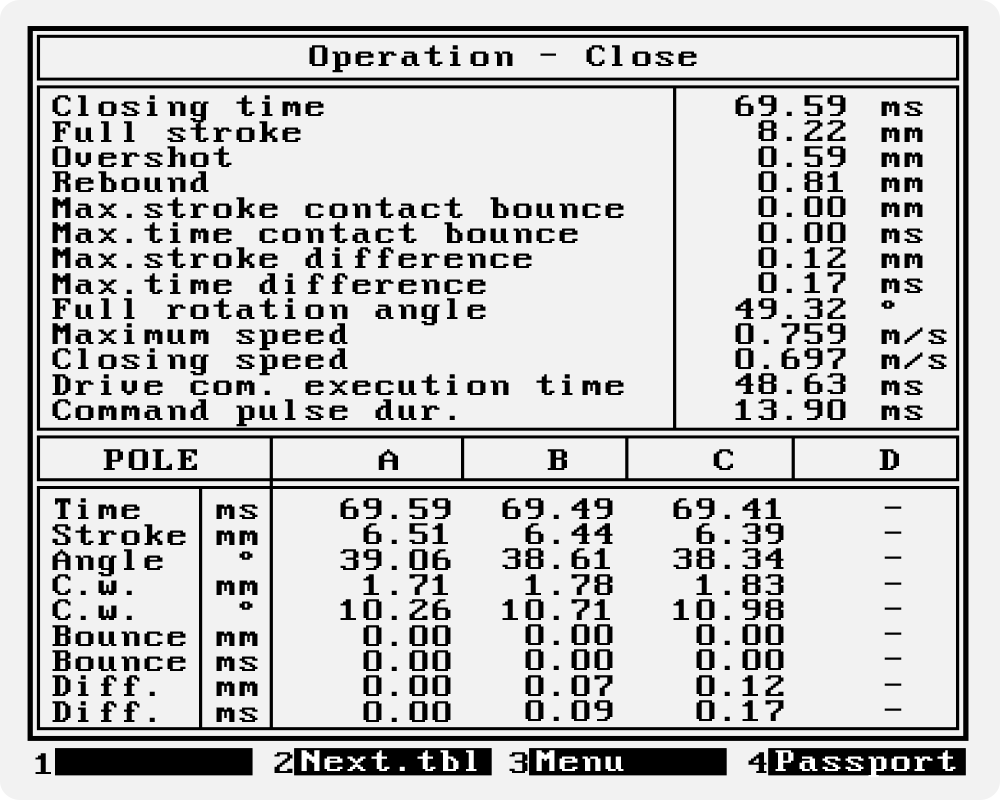

Les résultats du diagnostic d'objet sont affichés sous la forme d'un tableau avec les paramètres mesurés et calculés pour chaque opération de cycle (lors du traitement des résultats de mesure de cycles complexes, l'appareil décompose automatiquement le cycle en opérations simples). Les tableaux fournissent des données telles que:
Paramètres de course (course complète, course jusqu'à la fermeture des contacts de pôle, pression, différence de fonctionnement le long du parcours, rebond en cours de route, vol, rebond);
Paramètres de temps (temps total de fermeture du disjoncteur, temps de fermeture propre du disjoncteur et temps de fermeture des pôles);
Paramètres de vitesse (vitesse à l'allumage, synchronisation de l'actionnement des contacts dans le temps et rebond dans le temps).

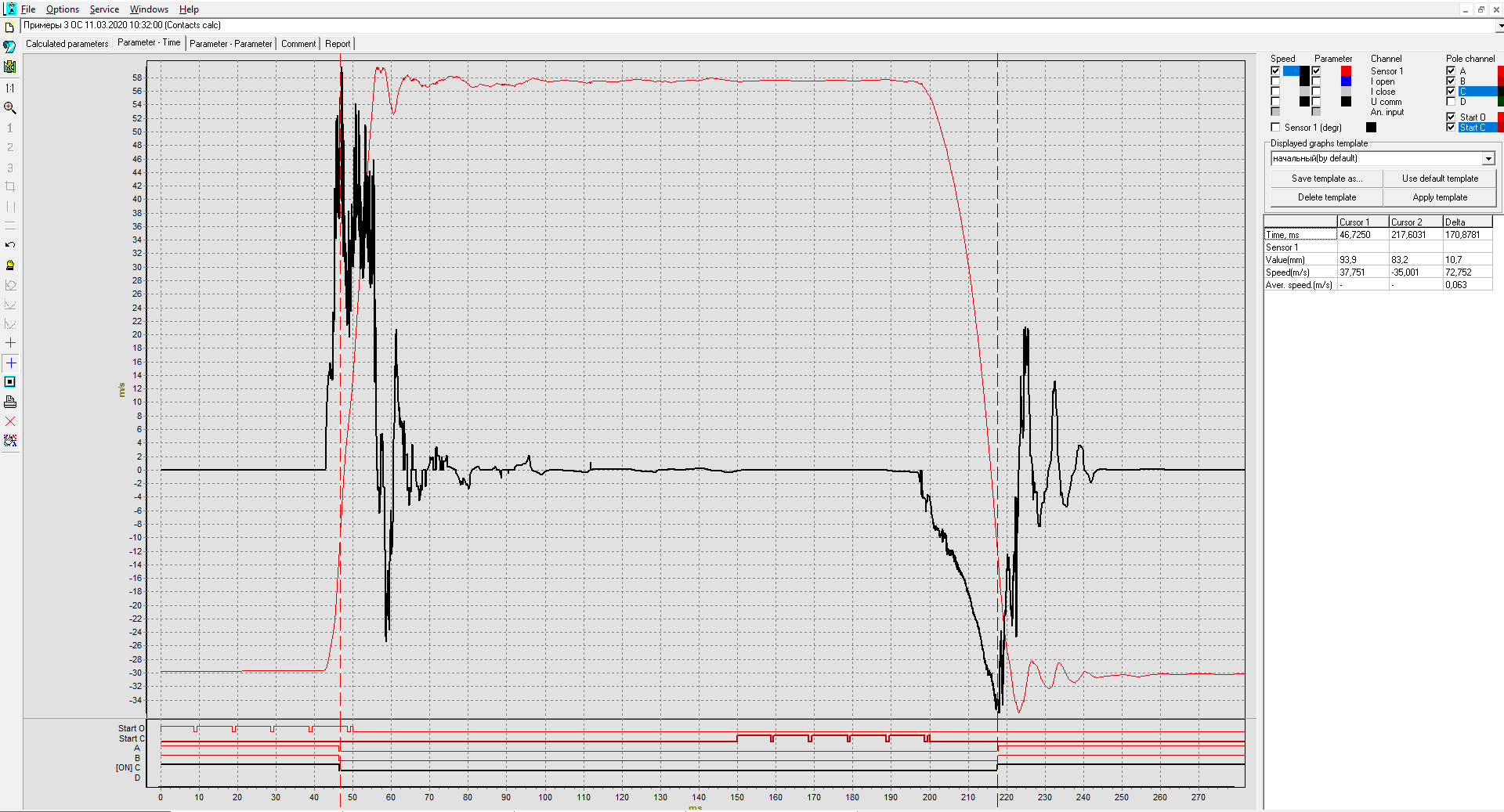

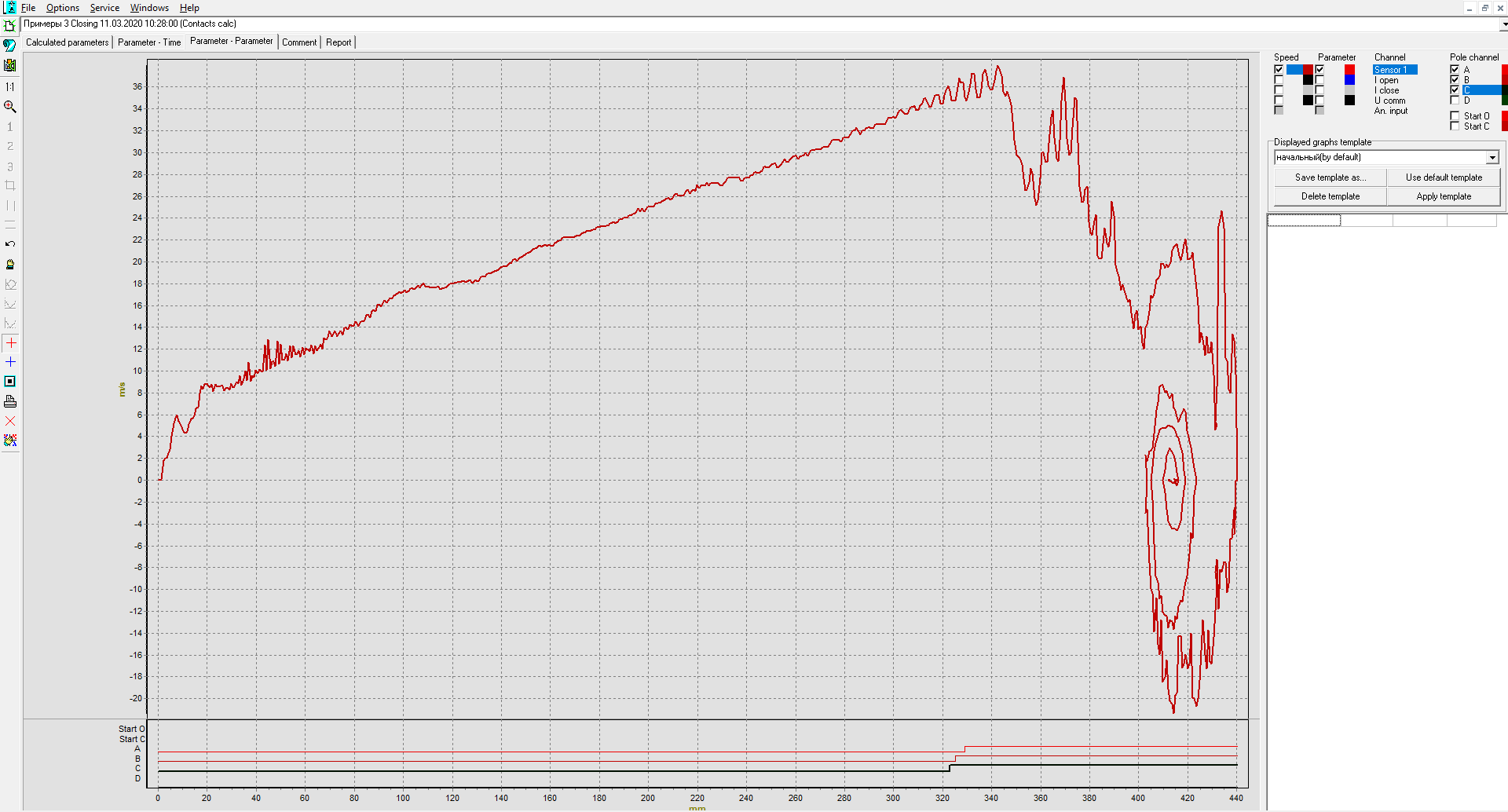

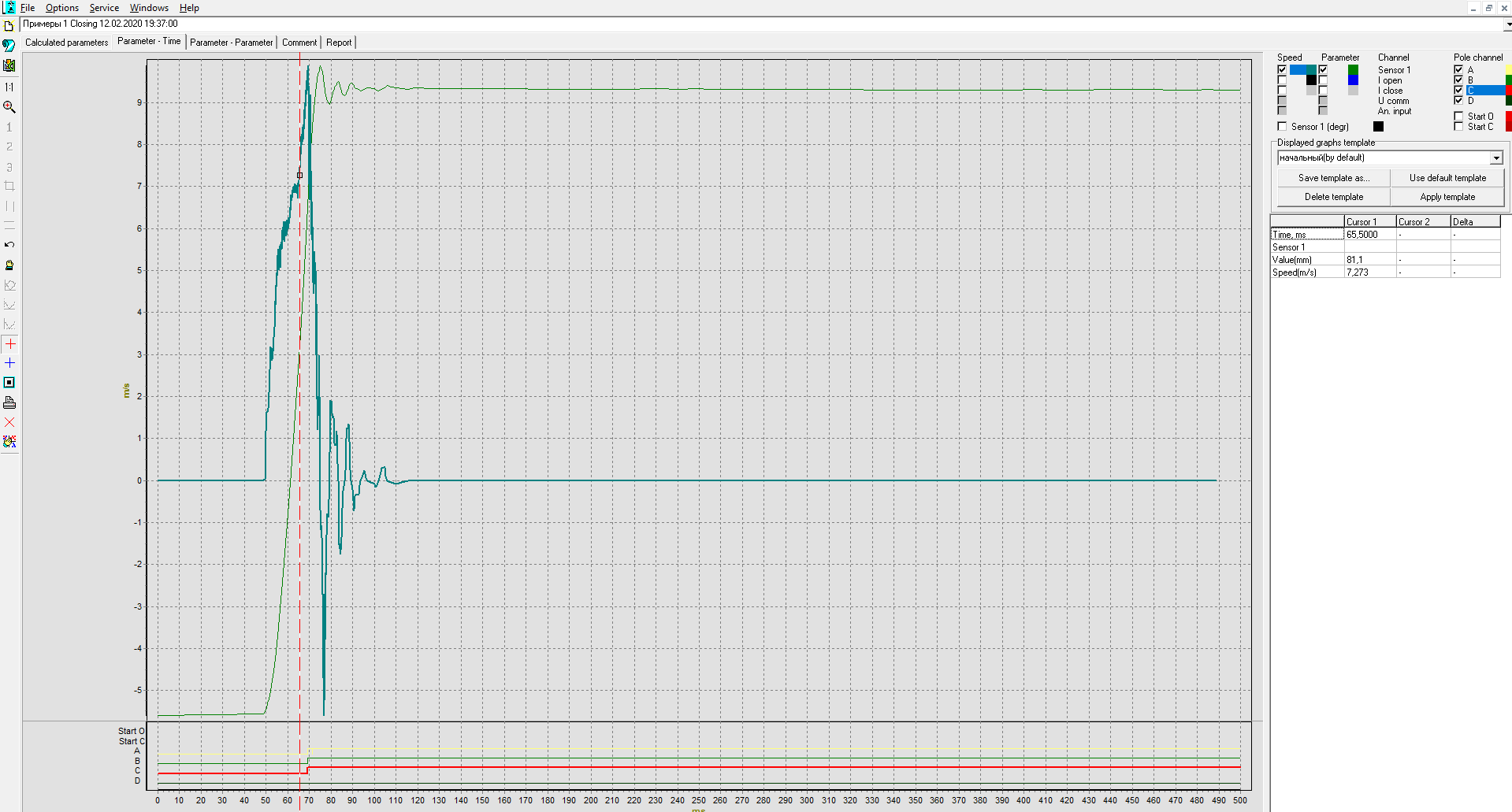

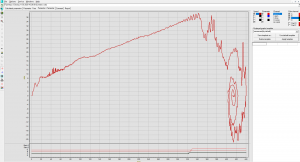

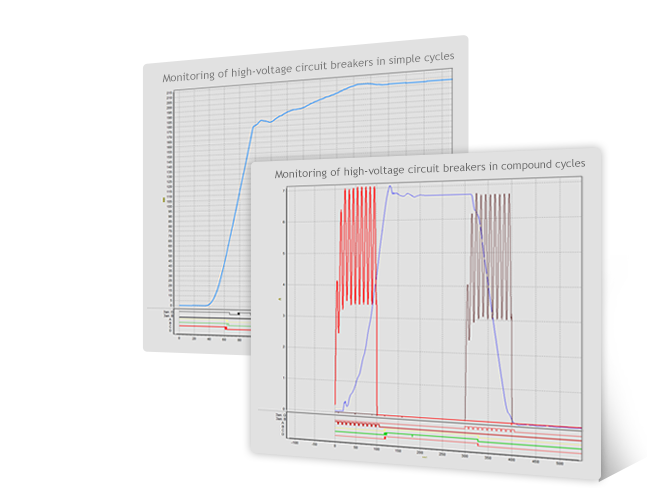

En plus des tableaux avec les paramètres mesurés, des informations plus détaillées sur l'état du disjoncteur peuvent être extraites des graphiques enregistrés, qui sont exploités à l'aide de curseurs et de mise à l'échelle.

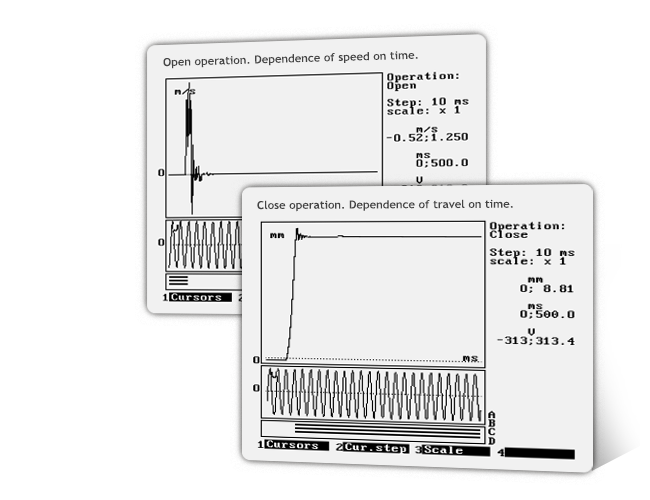

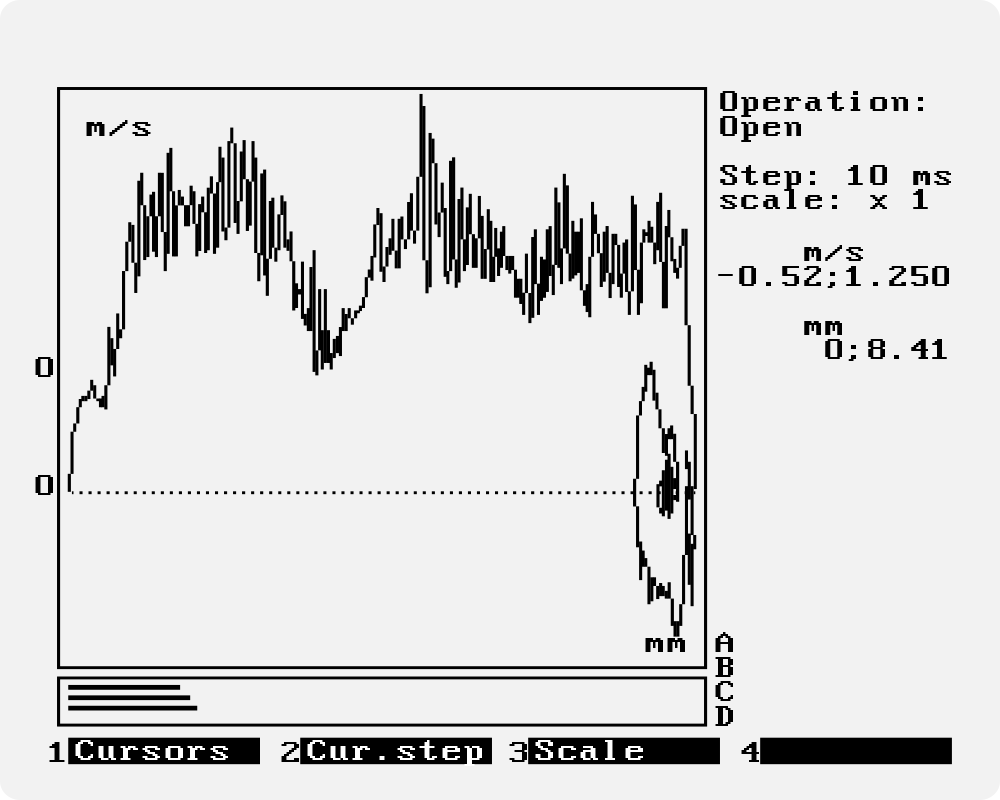

L'appareil enregistre:

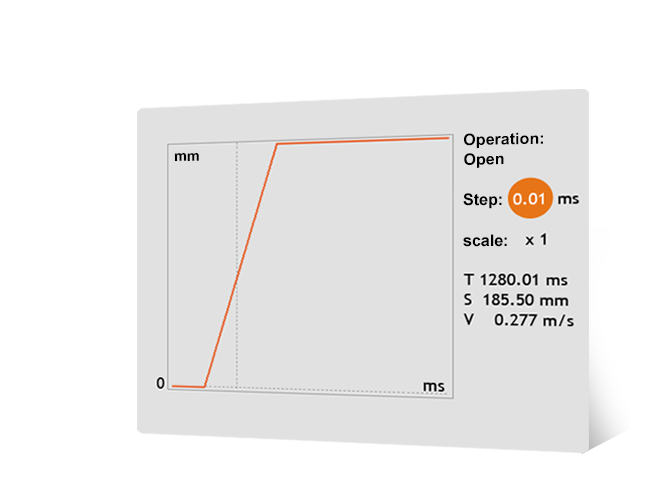

dépendance de la vitesse au temps et à la course;
dépendances des courants et des tensions des électroaimants sur le temps et le cours;
schémas des processus de fermeture-ouverture des contacts.
Le type de graphes est déterminé par l'état de tous les maillons (leviers, ressorts, tiges, axes, traverses, amortisseur, etc.) de la chaîne cinématique du mécanisme qui commande la fermeture-ouverture des contacts de l'interrupteur. Et l'apparition d'un dysfonctionnement d'au moins un des maillons (augmentation du jeu, affaiblissement du ressort, augmentation du frottement, défaillance de l'amortisseur, etc.) change immédiatement la vue du graphique à partir de la vue normale d'un disjoncteur en fonctionnement, ce qui permet d'identifier ses dysfonctionnements actuels ou naissants à un stade précoce sans démontage.
L'appareil PKV/M7 est équipé d'un commutateur d'alimentation pour contrôler les entraînements des appareils de commutation, à la fois CC et CA, et permet d'effectuer à la fois des opérations simples et des cycles complexes sur des courants d'électroaimants jusqu'à 14A, y compris des tests de durée de vie.

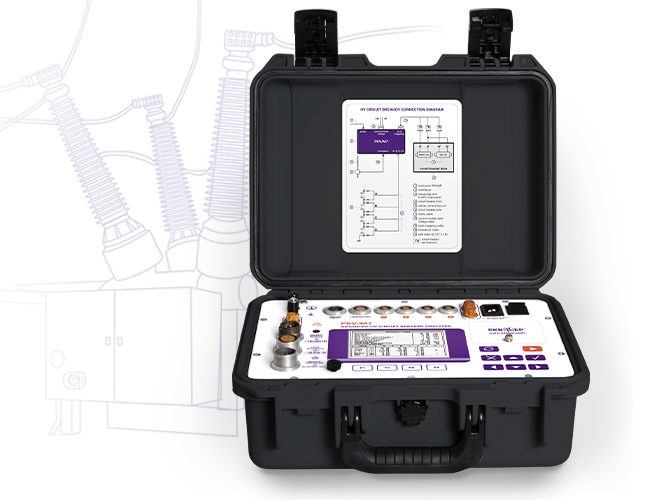

PKV/M7 est un appareil indépendant pour le diagnostic et l'analyse des données, qui ne nécessite pas d'équipement tiers, tous les paramètres, calculs et graphiques sont affichés sur un écran LCD noir et blanc (320x240).

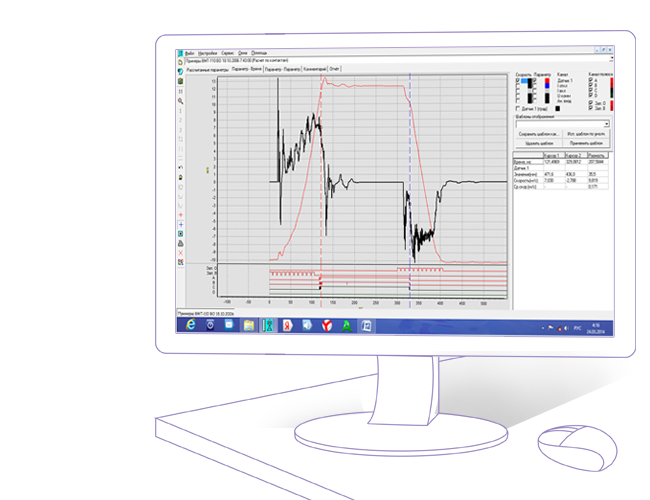

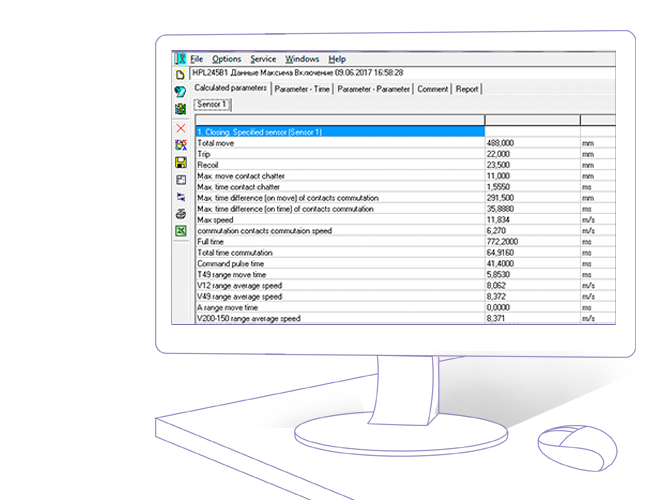

En outre, l'appareil peut être utilisé sous contrôle PC comme unité de mesure ou comme support de données, qui peut être copié directement sur un PC ou sur une clé USB.

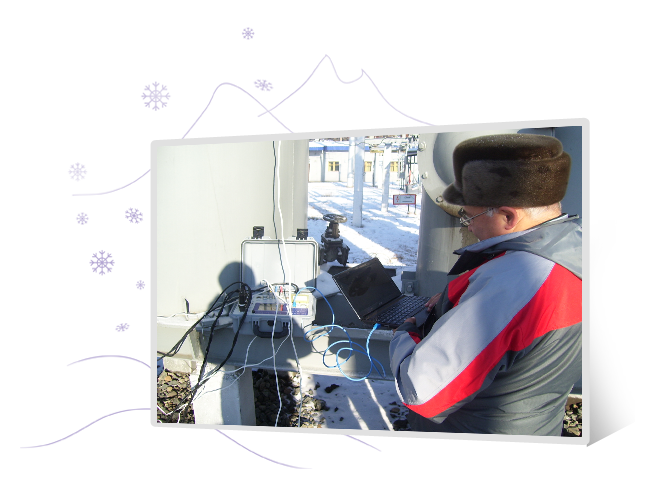

Si vous devez effectuer des diagnostics dans des conditions météorologiques difficiles, vous pouvez être sûr de l'exactitude des résultats. PKV/M7 est garanti pour fonctionner à des températures de -20°С à +40°С
Caractéristiques
Valeur
Nombre de canaux de commande pour les contacts du disjoncteur
4
Diapason de mesure et enregistrement des intervalles de temps
0,001 ÷ 5,2 s
Précision
± 10-4 [1 + tx] s, où tx est l'intervalle de temps mesuré, s
Diapason de mesure des déplacements linéaires
1 ÷ 900 mm
Précision
± [1 + 0,0005 * Sx] mm, où Sx est la distance mesurée, mm
Diapason de mesure des déplacements angulaires
0,2° ÷ 360°
Précision
±[0,2+0,001*ax] °, où ax est l'angle mesuré
Diapason de mesure de la vitesse de déplacement
0,002 ÷ 20 m/s
Précision dans la plage de 0,02 ÷ 10 m / s
±2 %
Cycles de commutateur de puissance
O, V, O-Tp-V, V-Tzo-O, O-Tp-B-Tzo-O Tp - la durée d'une pause arbitraire, Tzo - la durée du délai d'arrêt
Courant de commutation maximal
±14 А
Diapason de mesure de tension à l'entrée «Tension de commutation»
±350 А
Diapason de mesure de tension par canal "Entrée analogique"
0 ÷ 12 (mode unipolaire) V; ± 6 (bipolaire) V
Diapason de mesure de résistance du canal "Entrée analogique"
0 ÷ 160 Ω (courant de sortie 60 mA); 0 ÷ 2500 Ω (courant de sortie 4 mA)
Connexion avec PC
USB host, LAN, RS-232 и RS-485
Écran
LCD graphique n / b 320x240 points
Consommation d'énergie
< 60 W
Alimentation (tension secteur) Remarque: Un adaptateur de câble d'alimentation est utilisé pour alimenter le variateur de disjoncteur HT, qui fonctionne en courant continu - en option
~ 100 à 242 V, 49,5 à 60,5 Hz = 100 à 340 V
Dimensions
360х290х165 mm
Poids de l'appareil
7 Kg
Protection environnementale
IP 64 (couvercle de l'instrument fermé) IP 40 (couvercle de l'instrument ouvert)
Diapason de température lors de l'utilisation de l'appareil
-20 ° C à +40 ° C
Période de garantie
13 Mois
Période d'étalonnage
1 an
Période d'étalonnage
1 an
Langue de l'interface et manuel d'utilisation
Russe

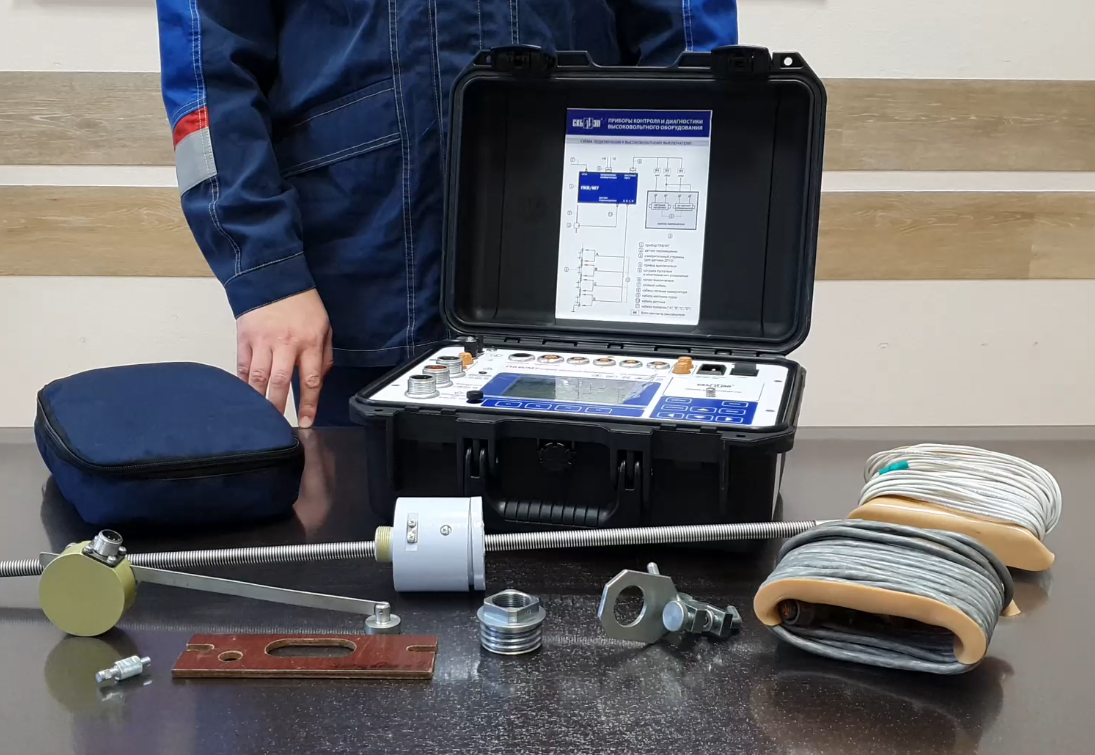

Équipement Ensemble complet standard
Item, Index
Application

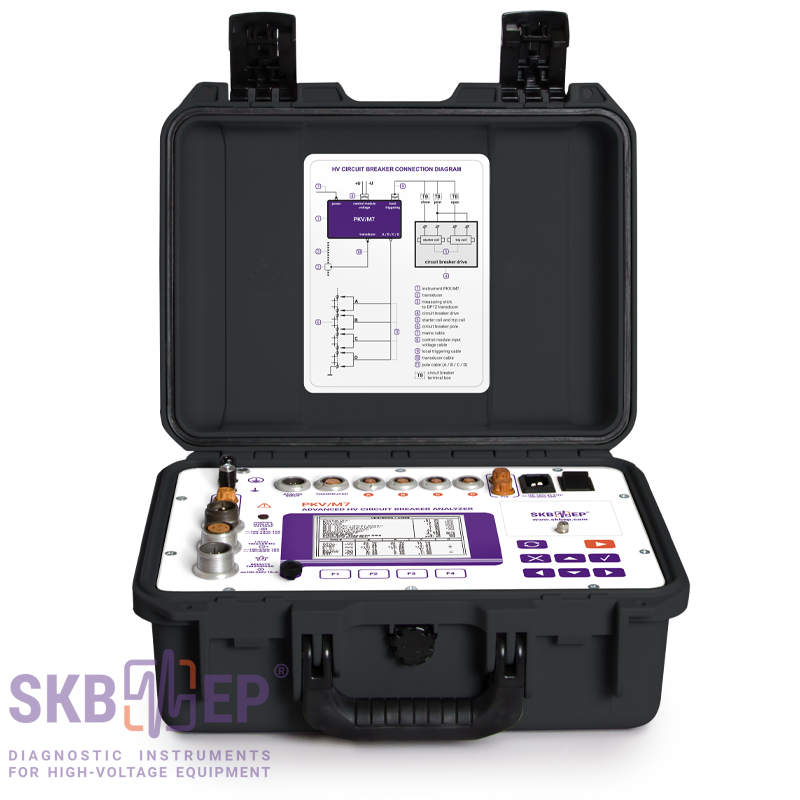

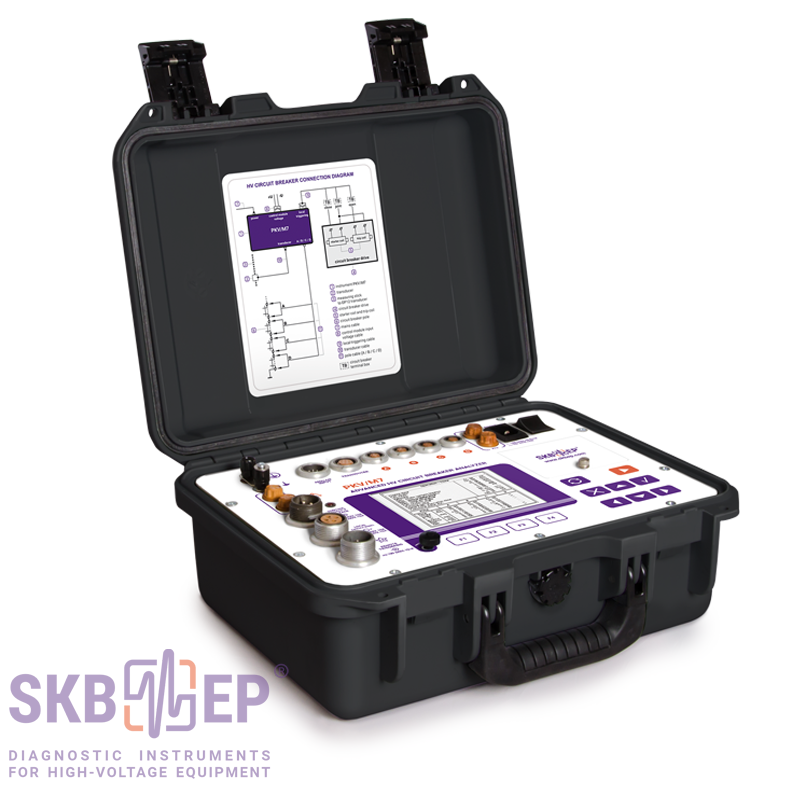

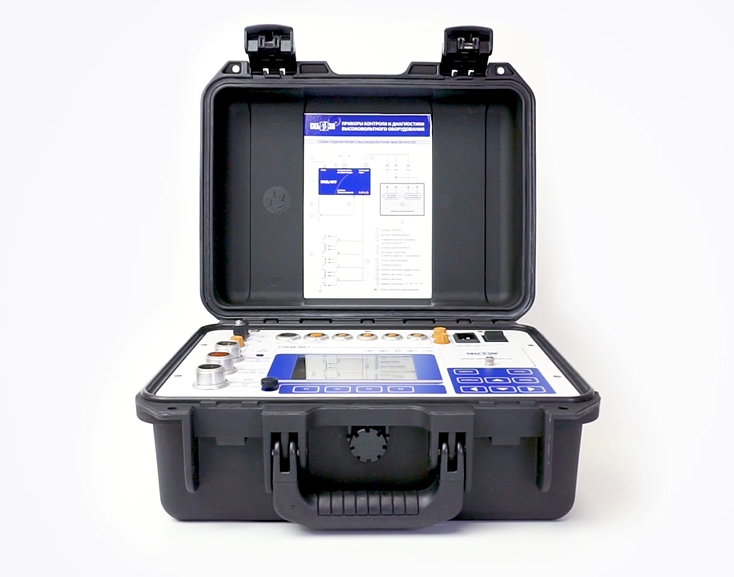

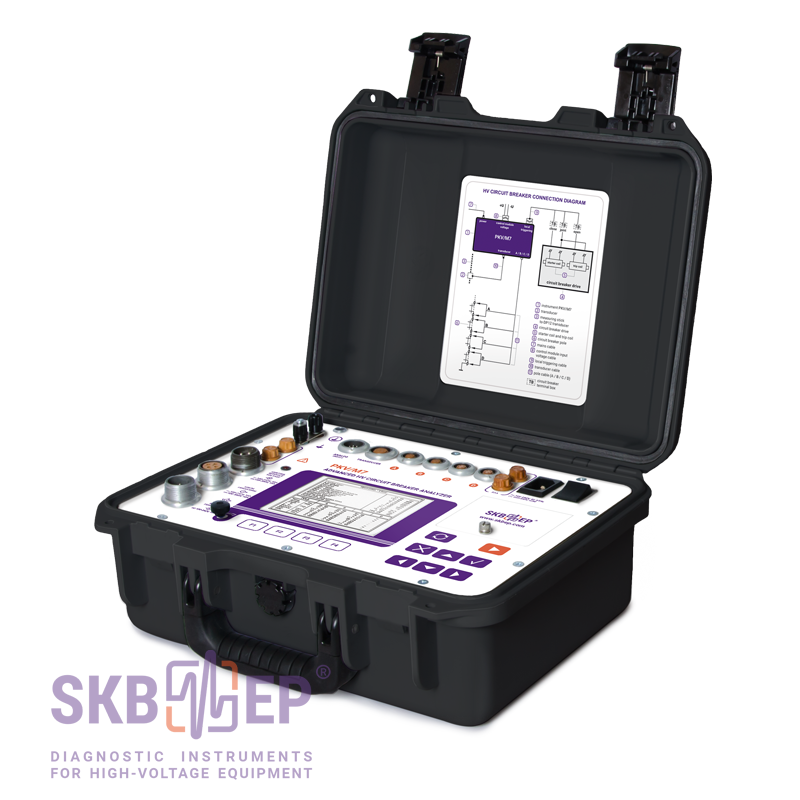

Unité de mesure PKV/M7
026.00.00.000
Unité de mesure PKV/M7
026.00.00.000
Instrument et documentation d'accompagnement: certificat d'étalonnage, manuel d'instructions, formulaire, logiciel/manuel d'utilisation.
Capteur de déplacement linéaire DP12
012.00.00.000-02
Capteur de déplacement linéaire DP12
012.00.00.000-02
Pour mesurer le déplacement linéaire de la partie mobile de disjponcteur haute tension dans le diapason de 0 ÷ 900 mm. Résolution 0,5 mm. Utilisé en conjonction avec une tige de mesure.
Tige de mesure avec étui
012.03.00.000-0
Tige de mesure avec étui
012.03.00.000-0
Tige de mesure dans un étui. Utilisé en conjonction avec le capteur de déplacement linéaire DP12. Longueur standard 700 mm, en option 550 mm. et 1000 mm.
Détecteur de déplacement angulaire DP21
009.00.00.000
Détecteur de déplacement angulaire DP21
009.00.00.000
Pour mesurer l'angle de rotation de l'axe du disjoncteur haute tension.diapason de mesure 0 ÷ 360 °. Résolution 0,09 °.
Câble de capteur
010.06.00.000-01
Câble de capteur
010.06.00.000-01
Pour connecter un capteur linéaire (DP12) ou un mouvement angulaire (DP21) à l'appareil. Isolation des câbles en silicone. Longueur d'équipement standard 7 m, option 12 m.
Câble pôle avec connecteur. Pôle A, B, C, D
021.29.00.000 010.05.00.000 / -01 / -02 / -06
Câble pôle avec connecteur. Pôle A, B, C, D
021.29.00.000 010.05.00.000 / -01 / -02 / -06
Pour la connexion aux pôles d'un disjoncteur haute tension. Il se termine par des pointes de crocodile. Isolation des câbles - silicone. Pince jusqu’à 25 mm. (longueur 11 m.).
Câble de démarrage à distance
021.26.00.000
Câble de démarrage à distance
021.26.00.000
Pour le démarrage à distance de l'appareil pour les mesures. Il est connecté aux entraînements de l'électroaimant de commutation haute tension. Isolation en caoutchouc. Longueur 5m.
Câble de tension d'entrée de commutation
026.15.00.000
Câble de tension d'entrée de commutation
026.15.00.000
Pour fournir une tension commutée. Courant nominal 50A. Isolation - silicone. Il se termine par un connecteur. Longueur 2m
Câble de mesure de résistance
026.18.00.000
Câble de mesure de résistance
026.18.00.000
Pour mesurer des résistances dans le diapason 0 ÷ 240 Ohm et 0 ÷ 2,5 kΩ Il se termine par des pattes pour une vis M5. Longueur 2,5 m.
Un ensemble de fixations pour disjoncteurs de fabrication russe
Un ensemble de fixations pour disjoncteurs de fabrication russe
Pour la fixation des capteurs DP12 et DP21 à divers types des disjoncteurs haute tension de production russe (pinces, plates-formes, adaptateurs, etc.).
Câble réseau
018.09.00.000
Câble réseau
018.09.00.000
Pour connecter l'appareil à l'alimentation. Diapason de température -25 ° С ÷ + 45 ° С. Isolation en caoutchouc. Longueur 2m.
Câble de mise à la terre
010.01.00.000
Câble de mise à la terre
010.01.00.000
Pour la mise à la terre du boîtier de l'instrument. Il se termine par une pince et une pointe de vis. Courant nominal 50A. Longueur 2m
Câble LAN
024.26.00.000
Câble LAN
024.26.00.000
Pour connecter l'appareil à un réseau informatique ou à un ordinateur portable. Longueur 2m.
Embouts pour vis M5 (8 pcs.)
021.26.00.003
Embouts pour vis M5 (8 pcs.)
021.26.00.003
Pour connecter un disjoncteur haute tension au variateur, s'il n'est pas pratique de se connecter avec des «crocodiles» aux vis du bloc d'entraînement.
Tige de mesure dans un étui. Utilisé en conjonction avec le capteur de déplacement linéaire DP12. Longueur 550 mm sur demande. et 1000 mm. Longueur standard 700 mm.
Câble de capteur
010.06.00.000-02
Câble de capteur
010.06.00.000-02
Pour connecter un capteur linéaire (DP12) ou un mouvement angulaire (DP21) à l'appareil. Isolation des câbles en silicone. Longueur optionnelle 12 m, longueur standard 7 m
Câble de mesure de tension avec canal "Entrée analogique"
026.19.00.000
Câble de mesure de tension avec canal "Entrée analogique"
026.19.00.000
Pour mesurer les tensions 0 ÷ 12V et -6 ÷ + 6V. Il se termine par des pattes pour une vis M5. Isolation en caoutchouc. Longueur 2,5 m.

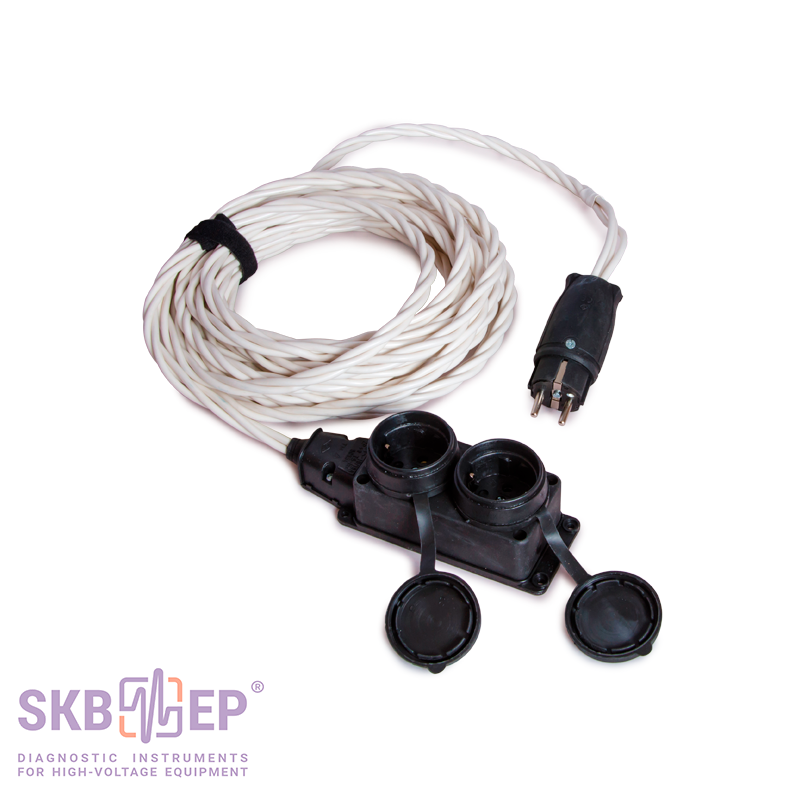

Adaptateur pour câble d'alimentation
010.25.00.000 / -01 / -02
Adaptateur pour câble d'alimentation
010.25.00.000 / -01 / -02
Nécessaire pour contrôler le variateur CC du disjoncteur haute tension lors du démarrage local de l'appareil.
Adaptateur avec redresseur jusqu'à 32A (modification 2). Connexion au réseau via la prise Euro. Diapason de température -25 ° C ÷ + 40 ° C Sur demande longueur 2m, 5m, 10m.
Capteur à résistance DP32
026.22.00.000, 026.24.00.000
Capteur à résistance DP32
026.22.00.000, 026.24.00.000

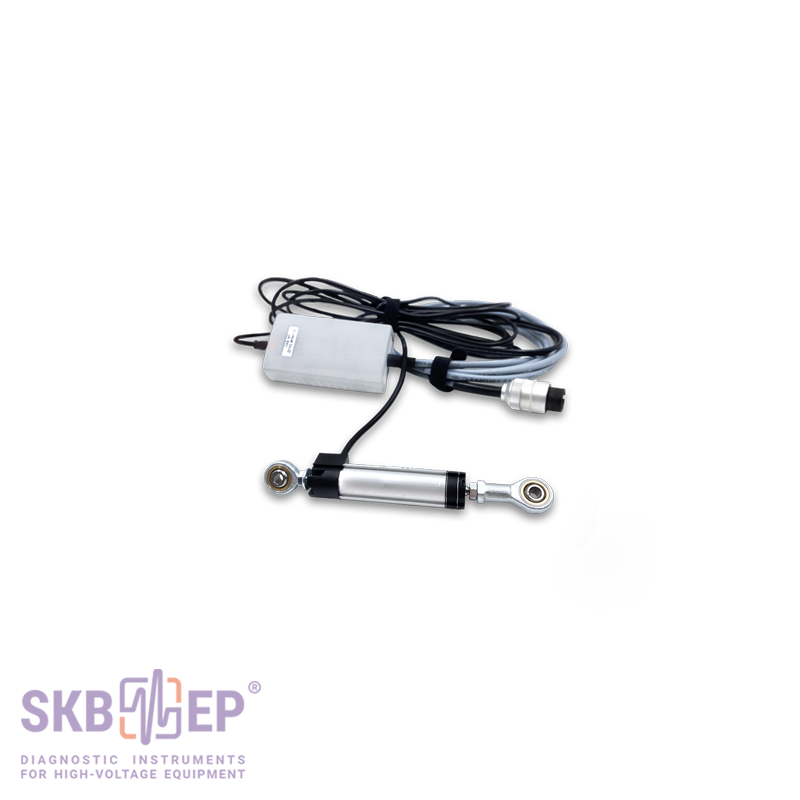

Pour mesurer le mouvement linéaire des disjoncteurs à vide avec un boîtier d’isolation ouvert, avec la plage de 0,2 – 20 mm. La précision de ±0,1 mm. Utilisé avec l’adaptateur 026.24.00.000.
Bornier pour VK-10
010.26.00.000
Bornier pour VK-10
010.26.00.000
Permet de connecter le périphérique (périphérique et panneau de commande du lecteur PUV (voir ci-dessous)) au disjoncteur VK-10. Le bornier est terminé par des prises de contact pour la connexion aux bornes du connecteur de
Boîtier d'interface
026.20.00.000
Boîtier d'interface
026.20.00.000
L'utilisateur peut acheter les pinces du courant de n'importe quel fabricant pour contrôler le courant des solénoïdes (électro-aimants) de fermeture de l'interrupteur ou des électro-aimants de commande de l'interrupteur. Le boîtier d'interface est nécessaire pour connecter cette pince à l'appareil.
Recommandation : Le courant nominal de la pince du courant utilisée doit être supérieur aux courants maximaux des circuits de courant contrôlés.
Bornier
010.27.00.000
Bornier
010.27.00.000
Fournit la commodité de l'utilisation conjointe et de la connexion du PKV / U3.0 et du panneau de commande du variateur PUV (voir ci-dessous) à tout type de disjoncteur Le bornier se termine par des pinces crocodiles pour la connexion aux électroaimants.
Un ensemble de dispositifs de fixation pour disjoncteurs SF6 étrangers
Un ensemble de dispositifs de fixation pour disjoncteurs SF6 étrangers
Pour la fixation du capteur de déplacement angulaire DP21 sur des haute tension isolés au gaz Siemens, ABB, Areva, etc.
Buse №61
010.00.00.039
Buse №61
010.00.00.039
Dispositif de fixation pour disjoncteur haute tension Schneider Electric Evolis, Susol VL-06
Buse №62
010.00.00.039-01
Buse №62
010.00.00.039-01
Dispositif de fixation pour interrupteurs haute tension Schneider Electric Evolis, Susol VL-06
Buse №63
010.00.00.039-02
Buse №63
010.00.00.039-02
Dispositif de fixation pour interrupteurs haute tension Schneider Electric Evolis, Susol VL-0
Buse №12
009.11.00.000
Buse №12
009.11.00.000
Pour l'installation du capteur de déplacement angulaire DP21 sur des commutateurs haute tension tels que VT, VTD, etc.
Équerre №20
010.17.00.000
Équerre №20
010.17.00.000
Il est installé à la place du boîtier au bas du variateur pour fixer le capteur de déplacement linéaire DP12 à des disjoncteurs haute tension de type VGU et analogues.
Équerre №22
010.14.00.000
Équerre №22
010.14.00.000
Installé sur l'axe du contact mobile principal des disjoncteurs haute tension de type VE, VES. Le transducteur de déplacement linéaire DP21 est ensuite fixé à ce support.
Douille №54
010.38.00.001
Douille №54
010.38.00.001
Pour l'installation du capteur d'angle DP21 sur le commutateur haute tension VBP-10 et similaire.
Câble RS-232
024.25.00.000
Câble RS-232
024.25.00.000
Pour connecter l'appareil à un réseau informatique ou à un ordinateur portable. Longueur 1,5 m.
PC
PC
Pour contrôler l'appareil PKV / M7 à partir d'un ordinateur, ainsi que pour traiter les résultats de mesure dans un programme spécial.
