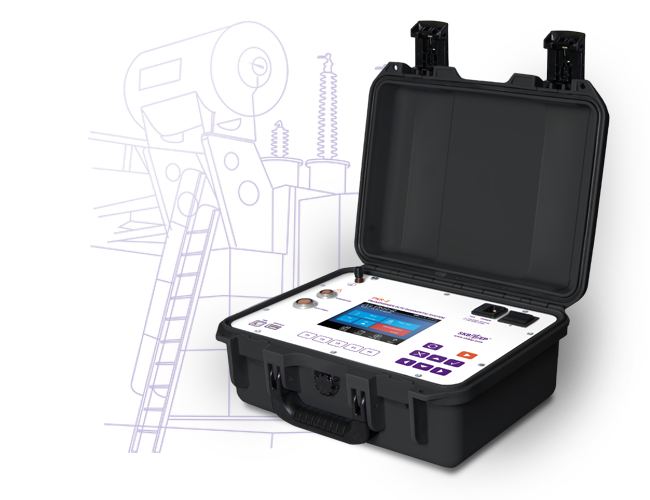

PKR-2M est destiné à la vérification avec démontage de l’état technique des dispositifs de réglage en charge (ci-après RST) tout type, ceux à résistances et à réacteurs, et à la vérification sans démontage servant au diagnostic des dispositifs RST avec des résistances de limitation de courant, sans déposer la couverture du réservoir des contacteurs.

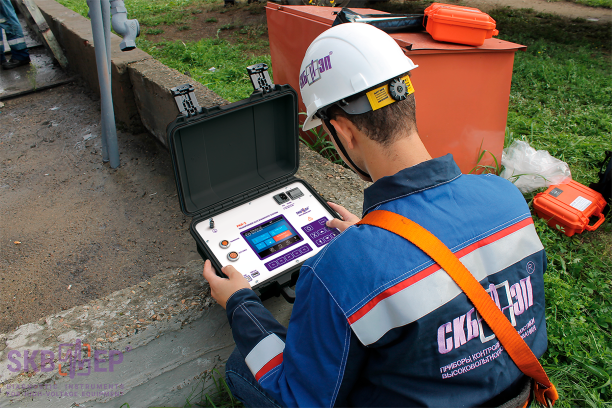

Appareil de contrôle des dispositifs de réglage sous tension (RST) des transformateurs PKR-2M

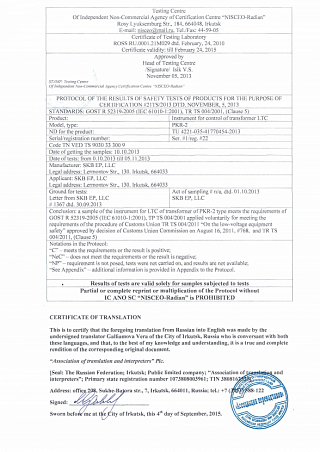

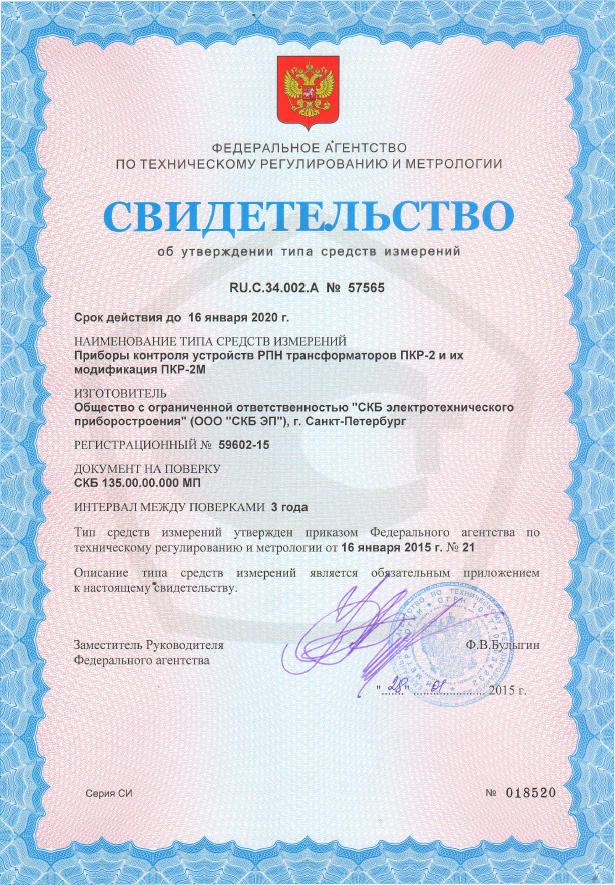

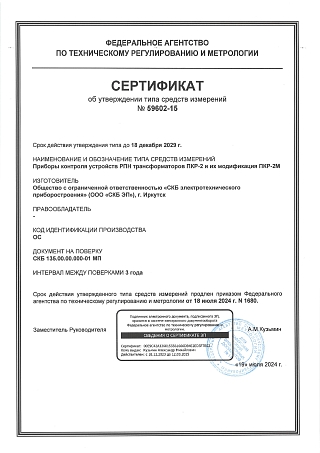

Certificates
Vérification de l’état technique des dispositifs de réglage en charge
MoreMode de la vérification sans démontage des dispositifs RST (méthode DRM)

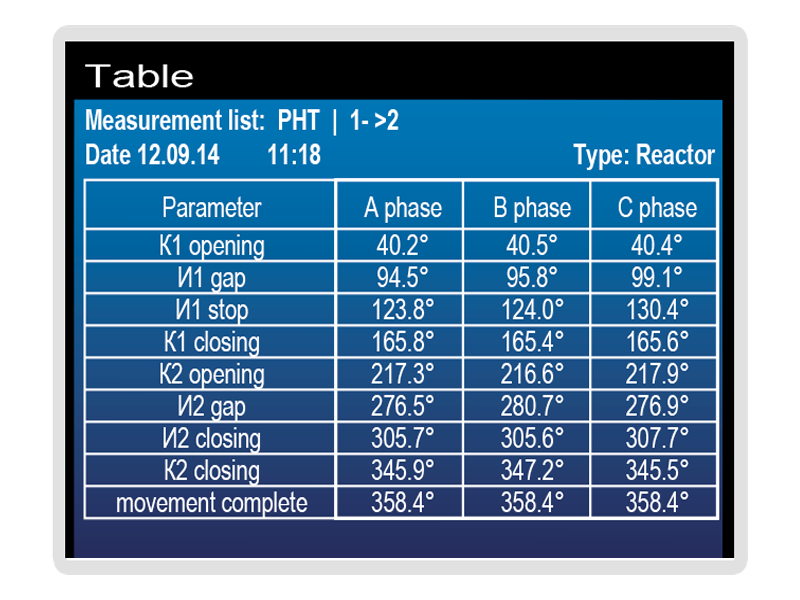

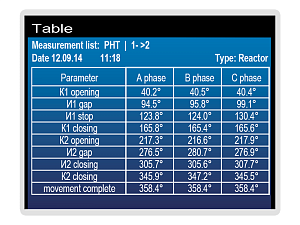

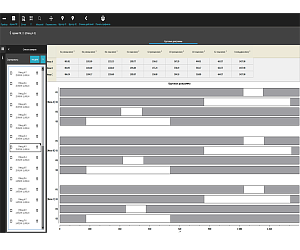

MoreEnregistrement des diagrammes circulaires des dispositifs de réglage en charge à résistance et à réacteurs

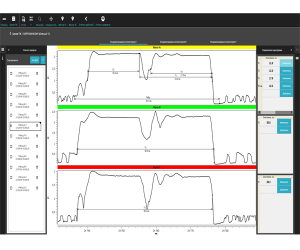

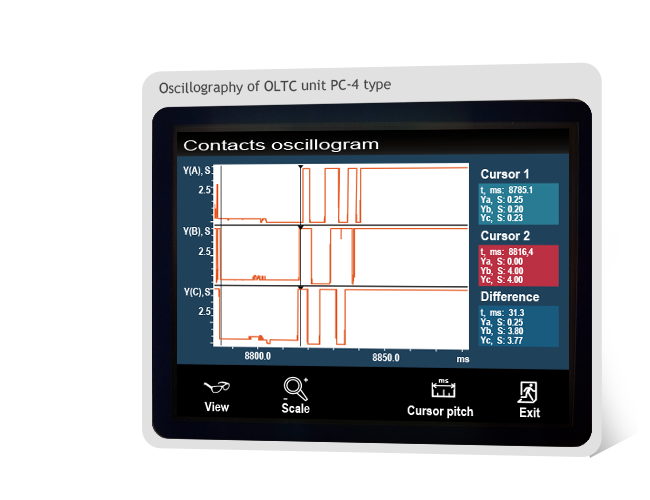

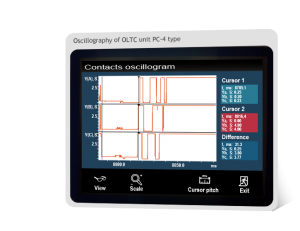

MoreEnregistrement de l’image oscillographique de commutation du contacteur des dispositifs de réglage en charge à résistance
MoreVérification d’un dispositif de réglage en charge en mode manuel
MoreAutoréglage automatique au dispositif de réglage en charge
MoreLes sondes ergonomiques ou le câble aux bornes type «crocodile»

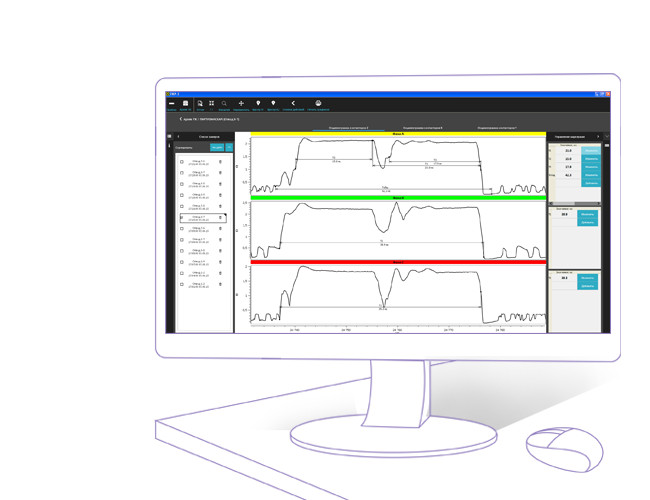

MoreAlimentation autonome, conservation, transmission et analyse des résultats des mesures sur l’appareil et sur l’ordinateur

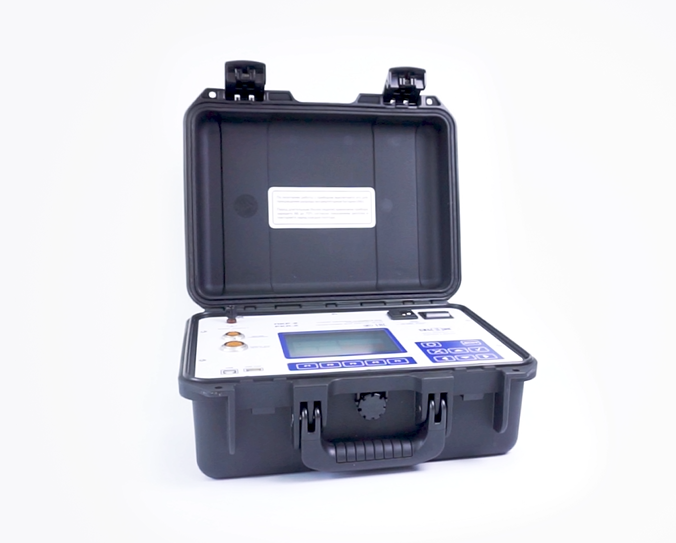

MoreL’appareil est présenté en deux modifications

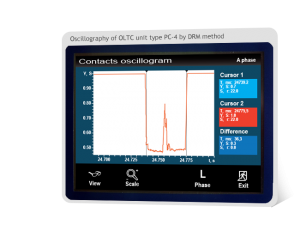

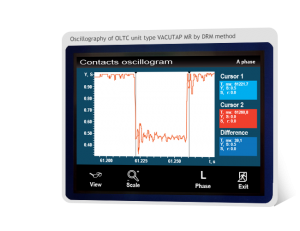

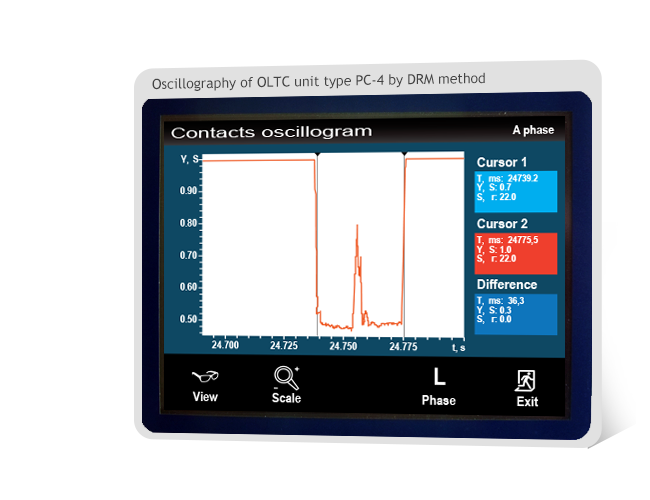

MoreGrâce à «la vérification sans démontage des dispositifs RST» on peut faire un diagnostic express de l’état technique des dispositifs RST sans ouverture du réservoir ou sans démontage du dispositif RST. Grâce à la vérification précitée on peut avoir les diagrammes de la commutation du contacteur pour un large spectre des dispositifs de commutation (outre ceux de type réacteurs), et à la base des diagrammes obtenus faire une appréciation de l’état des dispositifs RST, ce qui révèle les raisons du caractère du défaut, le fondement es solutions relatives aux questions de réparation de ces dispositifs.
Par exemple, en ce qui concerne les dispositifs type RS, RNOA et autres, on peut déterminer la régularité du fonctionnement des contacts de contacteur principaux et de coupure, leur état (si le contact est brûlé ou pas), l’intégrité des résistances de limitation de courant. En ce qui concerne les dispositifs type RNTA - 35/320 et ceux analogiques, ou le contacteur et le sélecteur sont remplacés par le commutateur de réglage fin, on peut vérifier le contact principal et le contact de coupure, la résistance de limitation de courant, ainsi que l’état de la surface de tous les contacts fixes du commutateur servant au déplacement des contacts mobiles.
Lors de l’utilisation de la mode de «la vérification sans démontage» basé sur la méthode DRM, ne sont pas nécessaires:
- Ouverture du réservoir ou de la fenêtre d’un dispositif RST en état/hors d’état et l’évacuation d’huile;
- Liquidités et coûts salariaux supplémentaires pour le diagnostic du dispositif RST;
- Connexion des éléments supplémentaires ou connaissance des résistances des ce de limitation de courant du dispositif soumis à la vérification, comme toutes les adaptations au dispositif RST concerné sont faites dans l’appareil automatiquement.
A l’aide de l’appareil spécialisé PKR-2M on peut faire un diagnostic avec démontage du dispositif RST du transformateur.

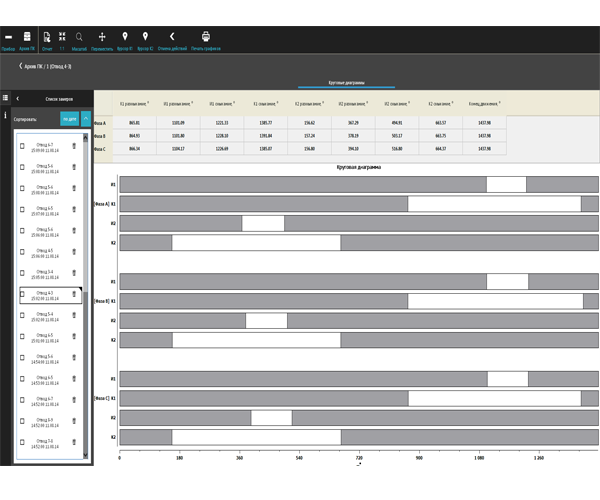

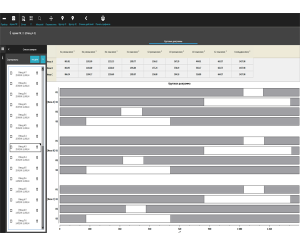

Pour l’enregistrement des diagrammes circulaires l’appareil est doté d’un capteur spécial. Son raccordement aux arbres des entraînements différents est assuré par l’ensemble des axes et douilles, cependant leur installation est faite sans application d’un instrument quelconque par une simple implantation sur le départ de l’arbre.

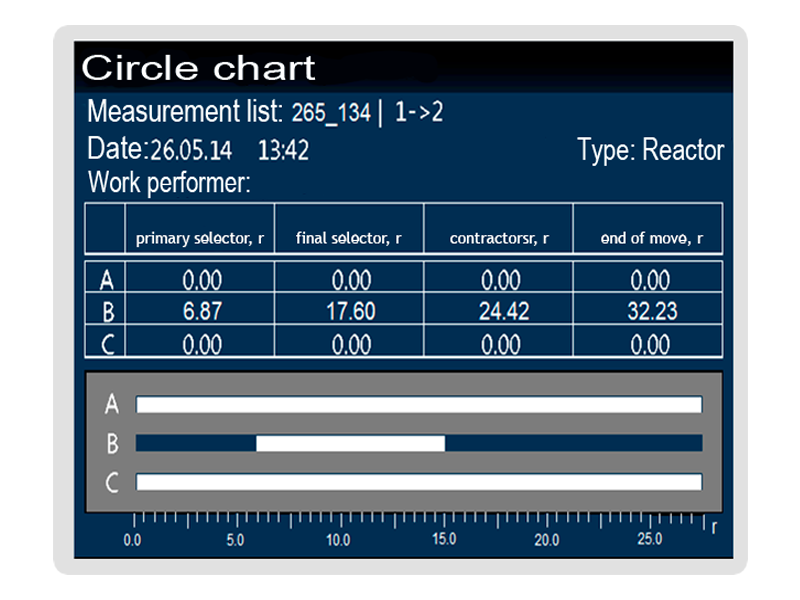

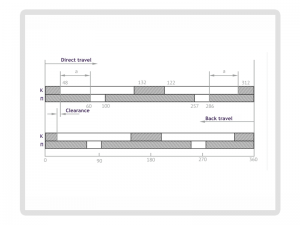

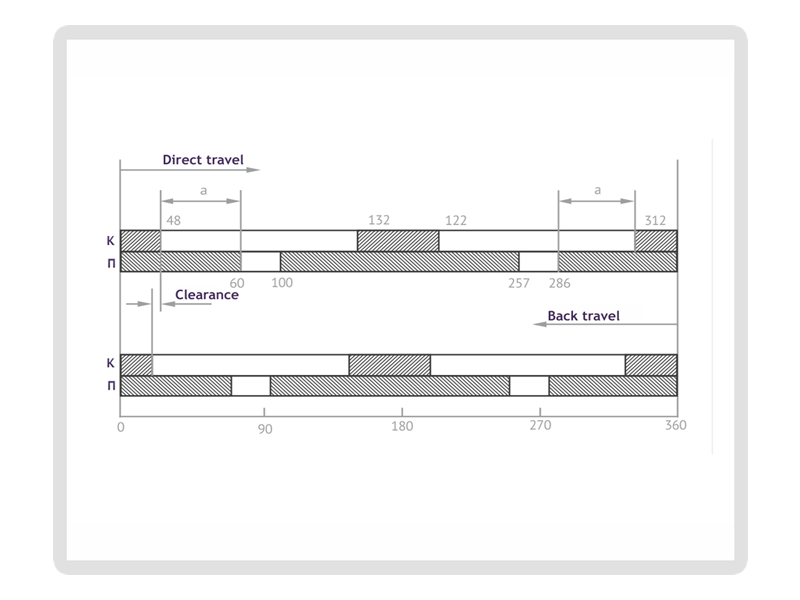

Selon le diagramme circulaire de la séquence de commutation des contacts du sélecteur et du contacteur lors de la marche directe et inverse, on peut apprécier, par exemple, les dimensions d’un jeu et la qualité de l’assemblage du sélecteur.

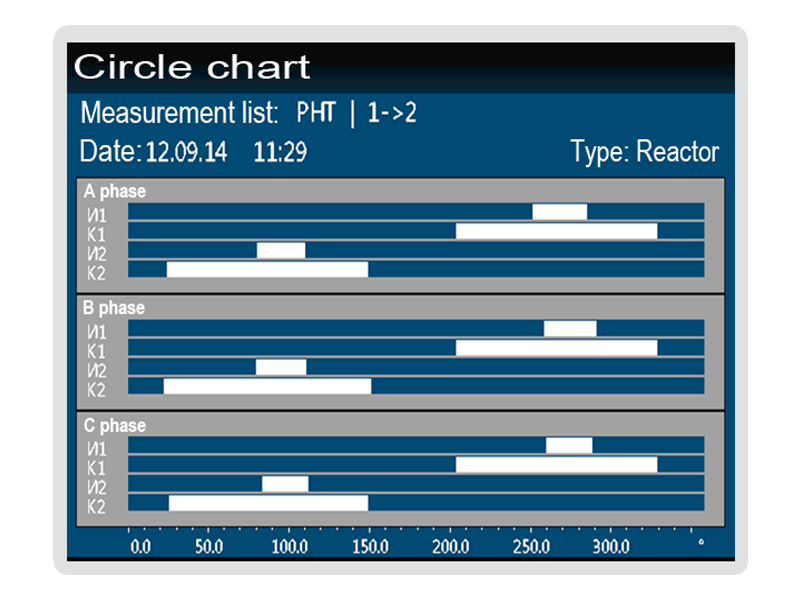

Toutes les caractéristiques sont enregistrées en même temps en trois phases pour les dispositifs de réglage en charge, situés dans «le point neutre» des enroulements liés selon schéma «étoile», et par phase pour les dispositifs de réglage en charge situés «en ligne» des enroulements liés selon schéma «étoile» ou «triangle».

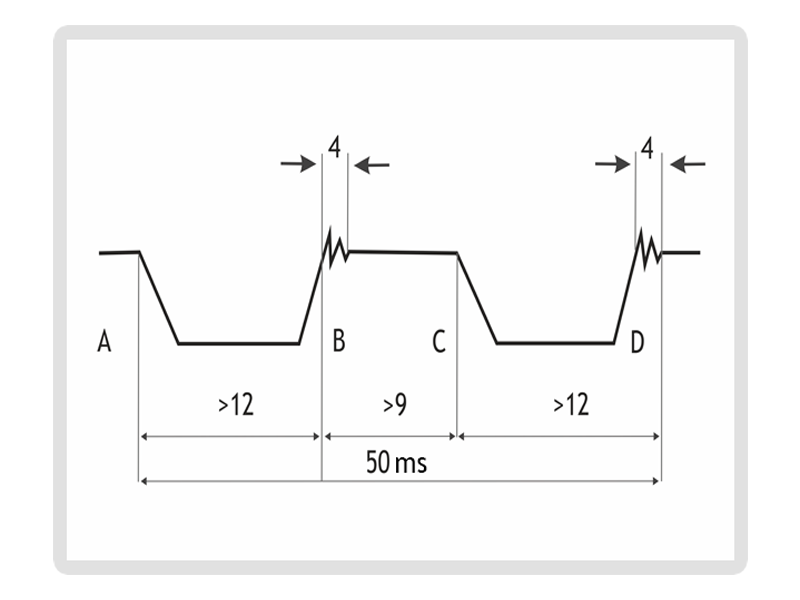

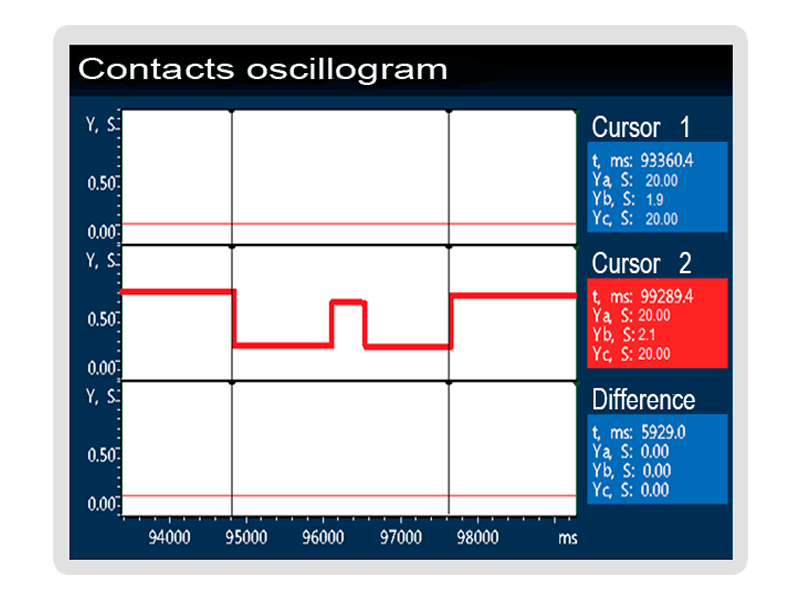

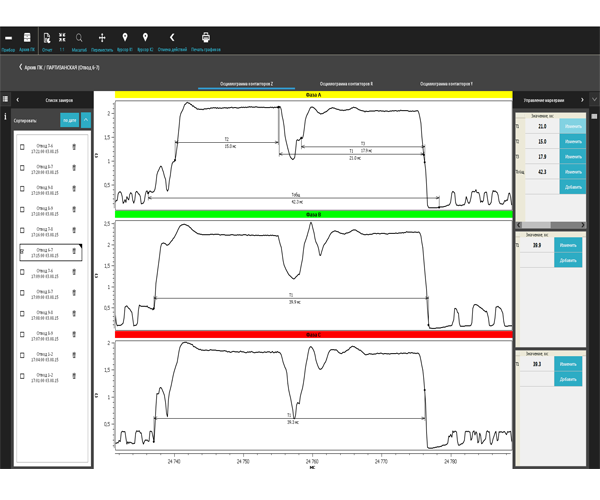

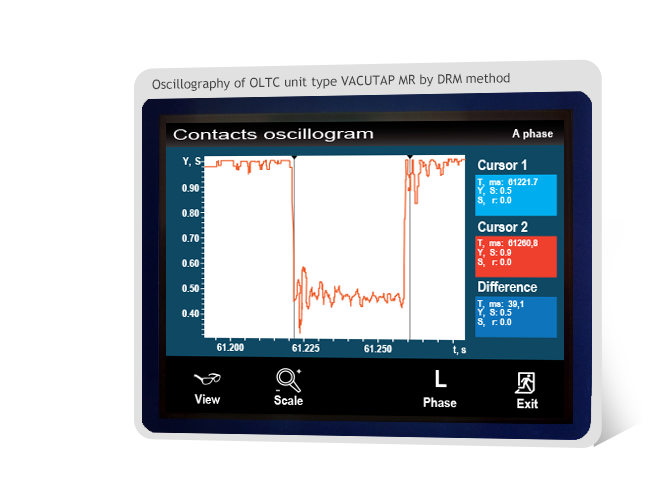

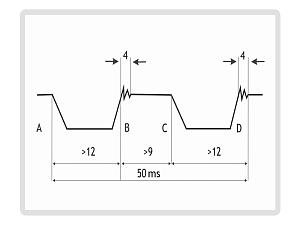

Mesure oscillographique du processus de la commutation sert à la détection du retard d’activation, de la non-instantanéité d’activation en phases, du bruit lors de la commutation.
Toutes les caractéristiques sont enregistrées en même temps en trois phases pour le dispositif de réglage en charge, situés dans «le point neutre» des enroulements liés selon schéma «étoile», et par phase pour les dispositifs de réglage en charge situés «en ligne» des enroulements liés selon schéma «étoile» ou «triangle».

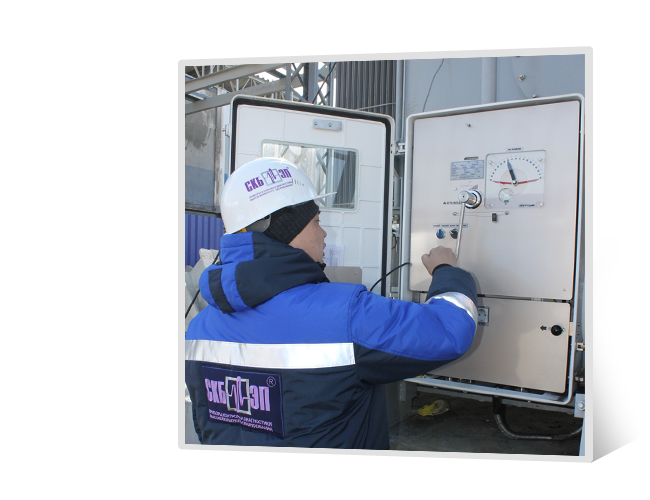

Vérification lors de la rotation d’un arbre d’entraînement par un bras en vitesse ralentie avec un affichage simultané sur le display des moments de fermeture/ouverture des contacts en degrés et en valeurs des tensions et des courants.
Lors de la mesure des paramètres des dispositifs de réglage en charge, ne sont pas nécessaires le branchement des éléments supplémentaires (par exemple, des résistances) ou la connaissance des résistances des résistances de limitation de courant du dispositif testé. Toutes les adaptations au dispositif précis de réglage en charge sont faites dans l’appareil automatiquement.

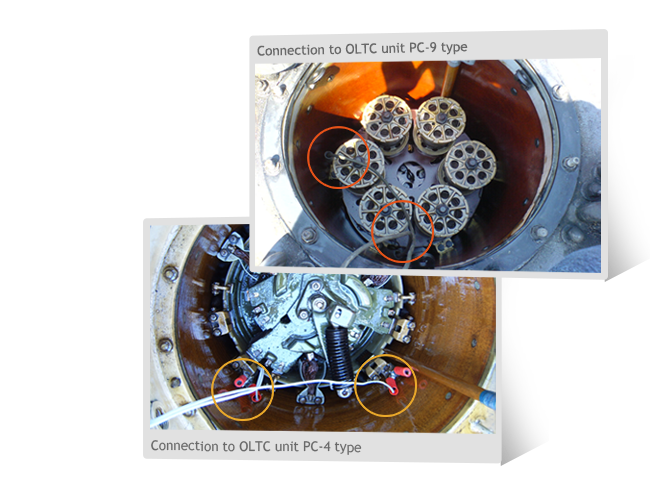

Pour faciliter le branchement à certains dispositifs de réglage en charge, l’appareil doit être doté des sondes longs spécialisés (dans ce cas, il n’est pas nécessaire de déshuiler le réservoir du contacteur).
Sans les sondes de contact, le branchement au dispositif est possible à travers les bornes «crocodile» des câbles de mesure lors de déshuilement partiel du réservoir du contacteur ou lors de l’extraction du dispositif du réservoir du transformateur.

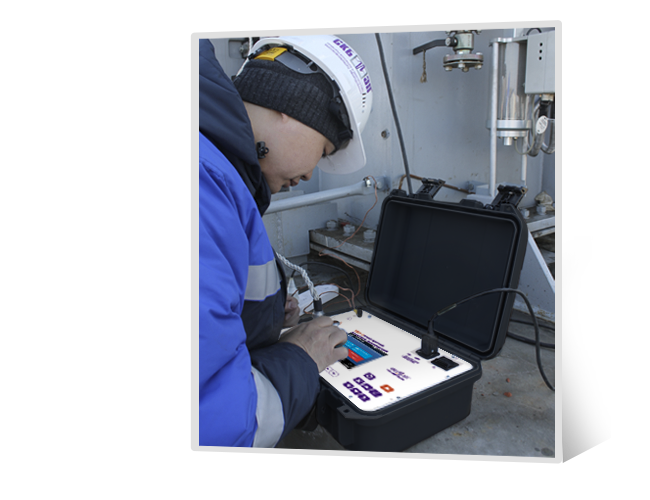

PKR-2M est équipé par un accumulateur incorporé améliorant sa mobilité et son exploitation. Grâce à son accumulateur incorporé, l’appareil peut être exploité durant toute la journée de travail, sans recharge, sur un large territoire de la sous-station ou de l’atelier, ce qui résout les problèmes relatifs au câble d’alimentation, à l’allonge du socle de prise de courant, à la mise à la terre. Pour pouvoir présenter les informations sous forme de diagrammes ou de tables, l’appareil est équipé par un grand display graphique en couleur, vivacité et contraste améliorés, facilitant le traitement des diagrammes.
La conservation des résultats des mesures est faite dans le mémoire énergétiquement dépendante de l’appareil, sur le support Flash externe, leur transfert vers l’ordinateur étant également possible.

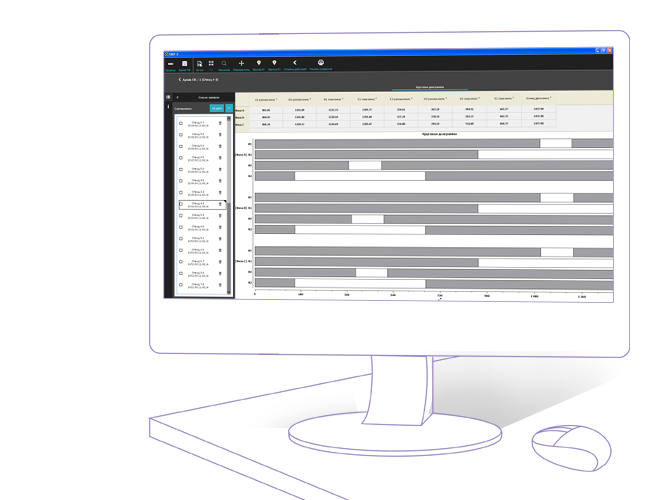

En conséquence, la gestion de l’appareil étant également possible à l’aide de l’ordinateur personnel. Ce qui sert à la prise des diagrammes à partir de l’ordinateur à l’intérieur du véhicule, moyen très pratique en période hivernale.
PKR-2 | PKR-2M | |
Mode de réalisation de la vérification des dispositifs de réglage en charge |
Avec démontage |
Avec démontage et sans démontage * |
Alimentation d’accumulateur incorporée |
absente |
présente (temps du fonctionnement de 2 à 16 heures) |
* Mode de «Vérification sans démontage des dispositifs RST» sert à la vérification et au diagnostic de l’état des dispositifs RST aux résistances de limitation de courant sans ouverture du couvercle du réservoir des contacteurs. Ce mode est basé sur la méthode DRM, et consiste en mesure de l’intensité de courant à travers l’enroulement comportant un dispositif RST. Les utilisateurs de l’appareil PKR-2 peuvent aussi exercer le diagnostic sans démontage du dispositif RST (test DRM): il leur faut déposer une commande au fabricant au sujet de l’activation de ce mode. Outre cela, pour ce diagnostic il faut commander l’un des câbles de court circuit.
Caractéristiques | Valeur |
---|---|
Gamme de mesures des intervalles de temps, s | 0,01 ÷ 1200 |
Limites de l'erreur absolue principale admissible de mesure des intervalles de temps, s | ±(3+tx)×10-4 |
Pouvoir de définition de la mesure des intervalles de temps, ms | ±0.1 |
Plage des mesures des mouvements angulaires par le capteur, degrés | 2 ÷ 360 |
Erreur absolue de la mesure des mouvements angulaires, degrés | ±0,56 |
Gamme de mesures de l'intensité du courant continu, A | 1 ÷ 4 |
Limite de l'erreur relative principale admissible de mesure de l'intensité du courant continu, % | ±2 |
Gamme de mesures de la tension électrique du courant continu, V | 1 ÷ 20 |
Erreur relative principale de mesure de la tension du courant continu, % | ±5 |
Gamme de mesures de la résistance diélectrique en courant continu, Ω | 1 ÷ 20 |
Limite de l'erreur relative admise principale de mesure de la résistance diélectrique en courant continu, % | ±5 |
Pas de discrétisation de mesure de la résistance par canal, kHz | 10 ±0,1 |
Temps max d'enregistrement, min | 20 |
Type du canal de transfert des données | USB, USB host |
Temps de travail à partir de l’accumulateur incorporé en mode mixte (en marche/en attente), heurs | de 2 à 16 |
Temps de charge de l'accumulateur (période dès la décharge complète et jusqu'à la charge complète), h. | 2,5 |
Puissance consommée en mode d’attente du démarrage au plus, W | 15 |
Puissance consommée en mode des mesures au plus, W | 150 |
Degré de la protection de la boite de mesure contre l’environnement dans la position de travail à couvercle ouvert | IP20 |
Degré de la protection de la boite de mesure contre l’environnement dans la position de transport | IP64 |
Plage de la température de l’air ambiant lors de l’exploitation de l’appareil, °С | de -20 à +40 |
Masse de la boîte de mesure de l’appareil au plus, kg | 6.1 |
Côtes d’encombrement du corps de l’appareil, mm | 360×290×165 |
Langue de l'interface | Anglais |
Langue du manuel d’utilisation | Anglais |
Période intercalibrage | 3 ans |
Équipement standard

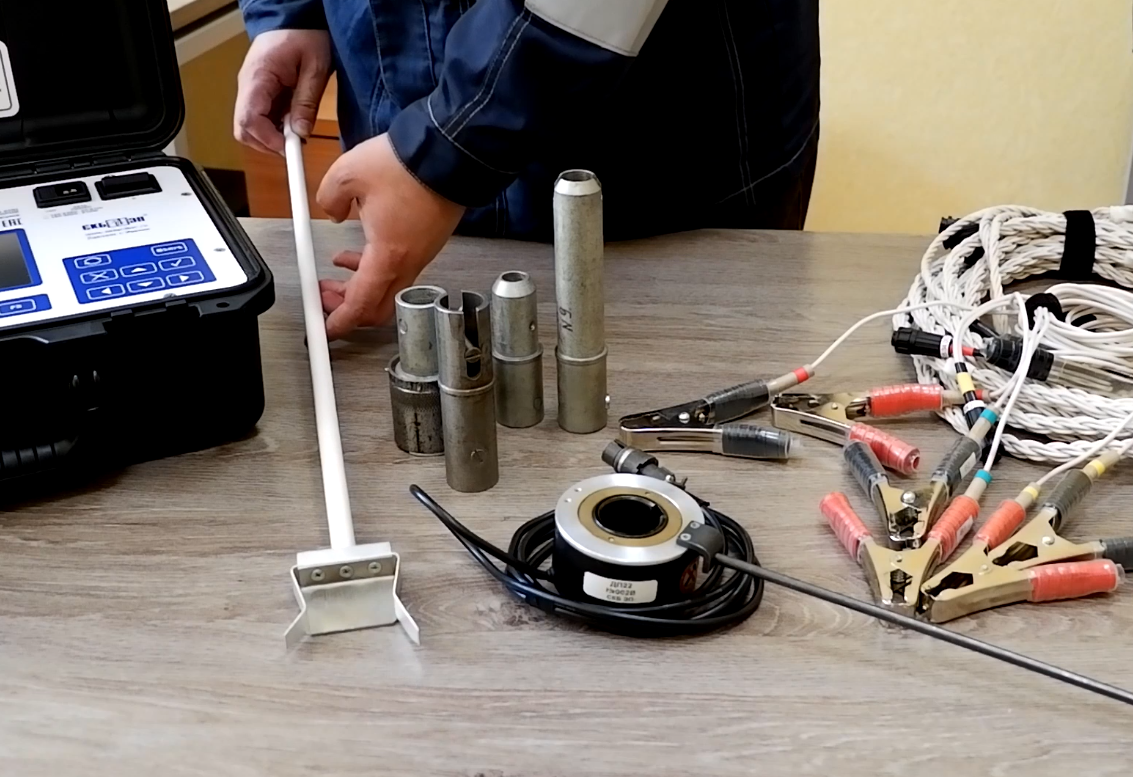

Photo | Item, Index | Application |
---|---|---|
Appareil et documentation d’accompagnement : certificat sur le calibrage, manuel d’exploitation, formulaire, méthodes de prise des mesures, logiciel pour l’ordinateur. |
||
La longueur du câble de mesure avec un connecteur est de 8 m, la longueur de chaque câble avec une pince est de 1,5 m. Pince jusqu’à 30 mm. |
||
Pour utilisation de la méthode DRM (du diagnostic sans démontage des dispositifs RST) il faut choisir l’un des câbles de court-circuit. |
||
Capteur sert à la mesure de l’angle de rotation et du nombre de rotations de l’arbre du dispositif RST. Plage des mesures de l’angle 0÷360º. Il faut choisir un axe nécessaire. |
||
Pour fixation du capteur du capteur DP22 sur un entraînement du dispositif RST. |
||
Pour la fixation du serrement magnétique. Bras de rotation de l’arbre RST. Utilisation commune avec les axes N°N°1 - 13 de la composition supplémentaire. |
||
Composition standard de l’appareil comprend Axe N°10 pour les entraînements des dispositifs RST type MZ-4.1; M3.2; M3-4. Pour l’entraînement ПДП-4У utilisation commune avec une douille. Pour d’autres entraînements de l’axe dans la table de composition supplémentaire - voir ci-bas. |
||
Pour branchement de l’appareil au réseau d’alimentation. Plage de température -15 ÷ +45 ºС. Longueur 2 m. |
||
Pour mise à la terre du corps de l’appareil. Au bout le sergent et le nez à vis. Longueur 2 m. |
||
Pour protection de la source d’alimentation. |
||
Équipement supplémentaire (sur commande)
Photo | Item, Index | Application |
---|---|---|
En fonction du type d'entraînement du changeur de prises en charge, sélectionnez l'axe requis pour l'installation du capteur de mesure DP22 sur l'arbre de sortie:
|
||
Pour diagnostic sans démontage (Test DRM) des transformateurs au-dessous 220 kV et des autotransformateurs. Longueur 6 m. Composé des 3 bornes de contact, liées par connexion СКБ035.39.00.00 de la composition standard. |
||
Des sondes préfabriquées 7 x 1,7 m (le diamètre de chaque sonde est de 9 mm) pour la connection aux contacts du changeur de prises en charge dans le diagnostic direct. Les pointes de contact amovibles sont disponibles en deux versions: pointue sous forme conique et sous la forme d'une poignée à ressort. |
||
Il est utilisé pour le diagnostic interne des changeurs de prises en charge pour le filtrage des interférences, qui apparaissent pendant la mesure en raison de l'auto-excitation du transformateur. |
||
Barre - manipulateur est destiné à la connexion des câbles de mesure de couvercle du réservoir du transformateur de puissance jusqu’à 220 kV, sans utilisation des échelles et releveurs. Dans la composition une barre avec les contacts de courant et potentiels connectés par un plateau de mesure. Le plateau à partir de terre/ de couvercle du réservoir est connecté aux câbles de mesure.
|
||
Pour le branchement de l’appareil à l’ordinateur (longueur 1,8 m). |
-

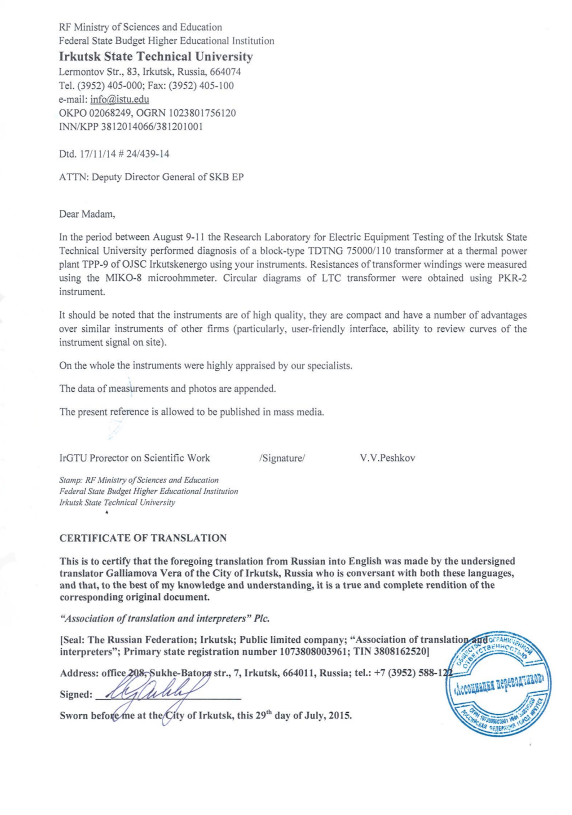

Irkutsk State Technical University

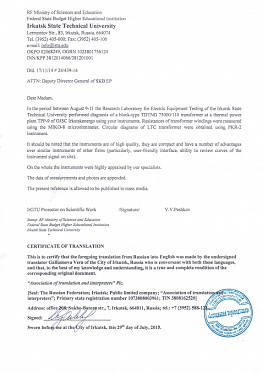

In the period between August 9-11 the Research Laboratory for Electric Equipment Testing of the Irkutsk State Technical University performed diagnosis of a block-type TDTNG 75000/110 transformer at a thermal power plant TPP-9 of OJSC Irkutskenergo using your instruments. Resistances of transformer windings were measured using the MIKO-8 microohmmeter. Circular diagrams of LTC transformer were obtained using PKR-2 instrument.
It should be noted that the instruments are of high quality, they are compact and have a number of advantages over similar instruments of other firms (particularly, user-friendly interface, ability to review curves of the instrument signal on site).
On the whole the instruments were highly appraised by our specialists.
-
OJSC RUSSIAN RAILWAYS BRANCH NORTHERN RAILWAY STRUCTURAL SUBDIVISION ELECTROTECHNICAL LABORATORY

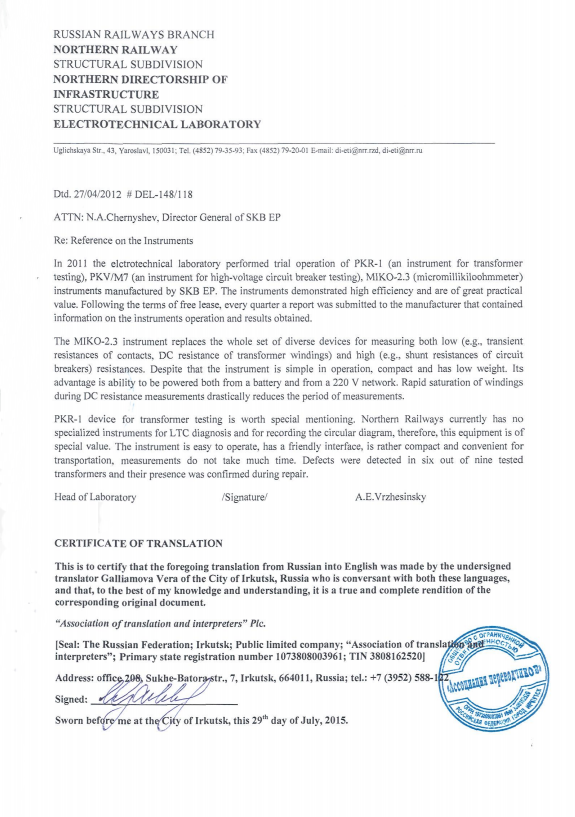

In 2011 the elctrotechnical laboratory performed trial operation of PKR-1 (an instrument for transformer testing), PKV/M7 (an instrument for high-voltage circuit breaker testing), MIKO-2.3 (micromillikiloohmmeter) instruments manufactured by SKB EP. The instruments demonstrated high efficiency and are of great practical value.
The MIKO-2.3 instrument replaces the whole set of diverse devices for measuring both low (e.g., transient resistances of contacts, DC resistance of transformer windings) and high (e.g., shunt resistances of circuit breakers) resistances. Despite that the instrument is simple in operation, compact and has low weight. Its advantage is ability to be powered both from a battery and from a 220 V network. Rapid saturation of windings during DC resistance measurements drastically reduces the period of measurements.
PKR-1 device for transformer testing is worth special mentioning. Northern Railways currently has no specialized instruments for LTC diagnosis and for recording the circular diagram, therefore, this equipment is of special value. The instrument is easy to operate, has a friendly interface, is rather compact and convenient for transportation, measurements do not take much time. Defects were detected in six out of nine tested transformers and their presence was confirmed during repair.
-
Branch of OJSC OGK-3 "Kostromskaya GRES"

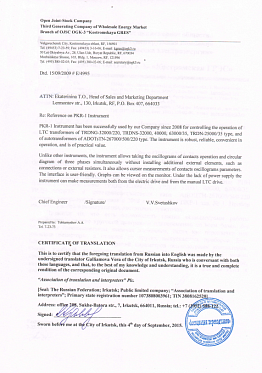

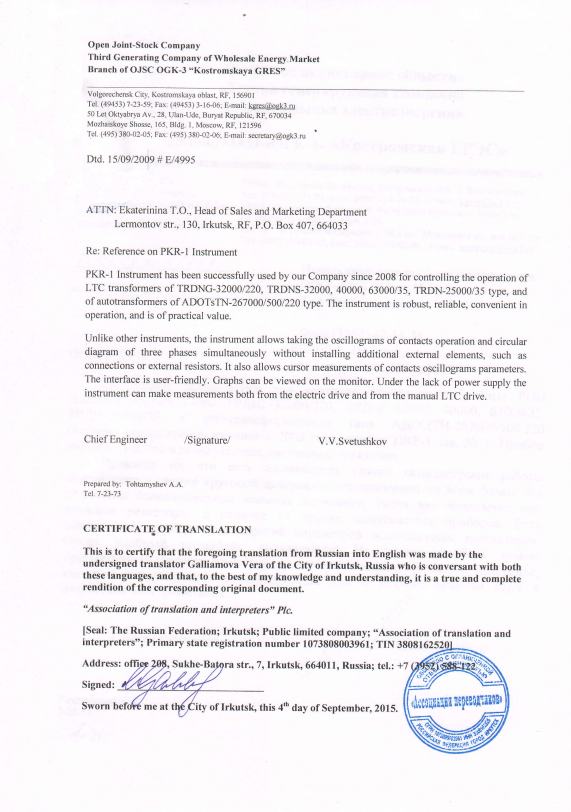

PKR-1 Instrument has been successfully used by our Company since 2008 for controlling the operation of LTC transformers of TRDNG-32000/220, TRDNS-32000, 40000, 63000/35, TRDN-25000/35 type, and of autotransformers of ADOTsTN-267000/500/220 type. The instrument is robust, reliable, convenient in operation, and is of practical value.
