DCRT-200Nouveau développement

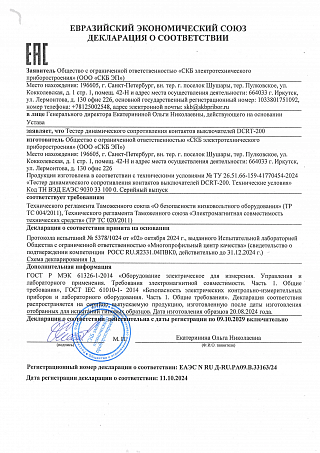

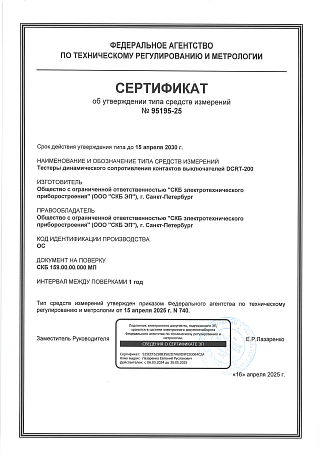

Certificats

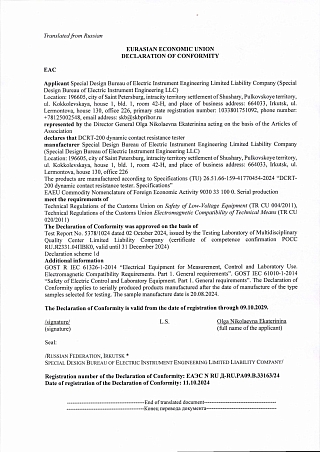

  • Répond aux exigences de sécurité européennes de EC / UE
  • Registre des articles innovants de la Fédération de Russie

Test dynamique de la résistance des contacts principaux des disjoncteurs DCRT-200

More

DCRM – la méthode de diagnostic sans démontage

More

L’imporatnce de contrôle régulier des contacts d’extinction d’arc

More

Le contrôle opportun prévient les accidents

More

Facilité d'utilisation, l’optimisation des flux de travail

More

DCRT-200 est un dispositif additionnel aux appareils PKV/M7.

More

L’affichage des résultats de diagnostic sous forme de graphiques

More

La conformité aux documents réglementaires et aux exigeances de sécurité

More

Une large plage de la température d’exploitation et un haut niveau de protection

More

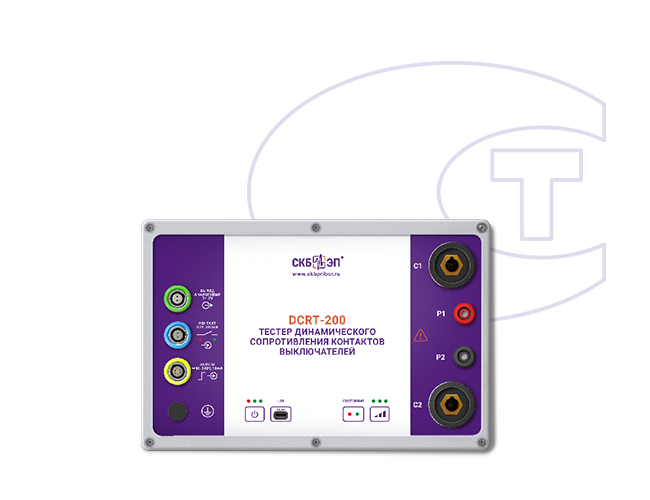

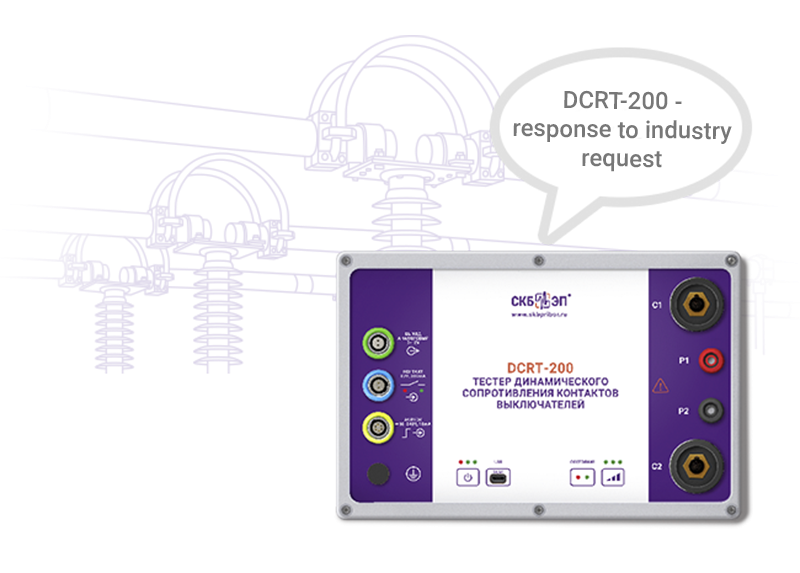

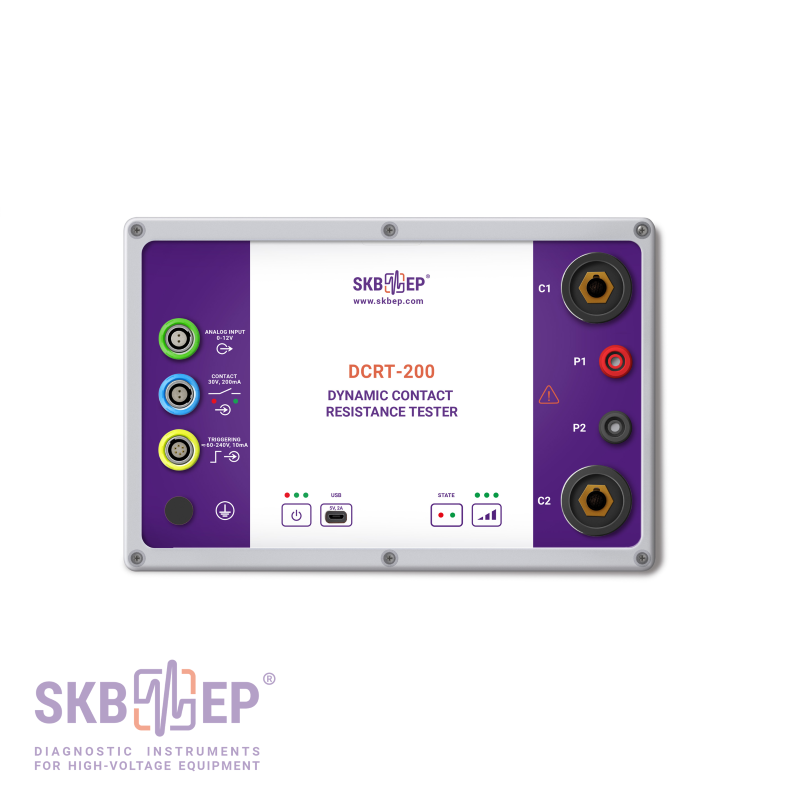

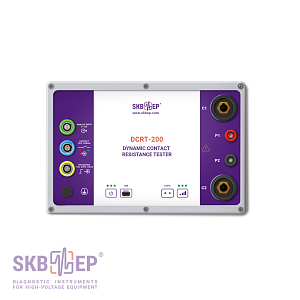

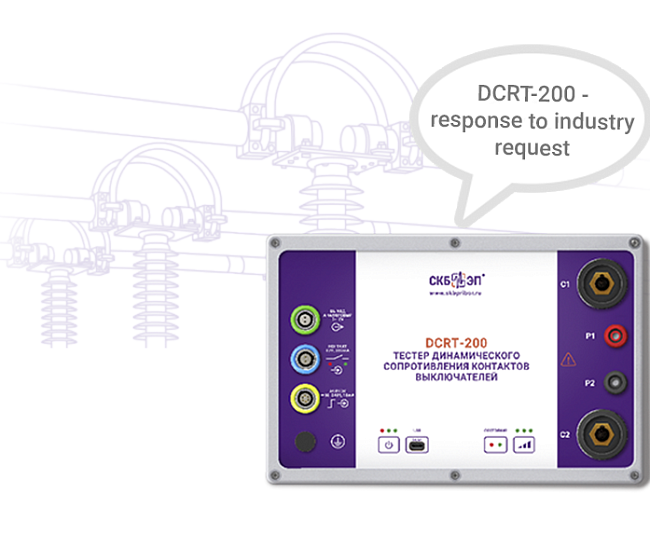

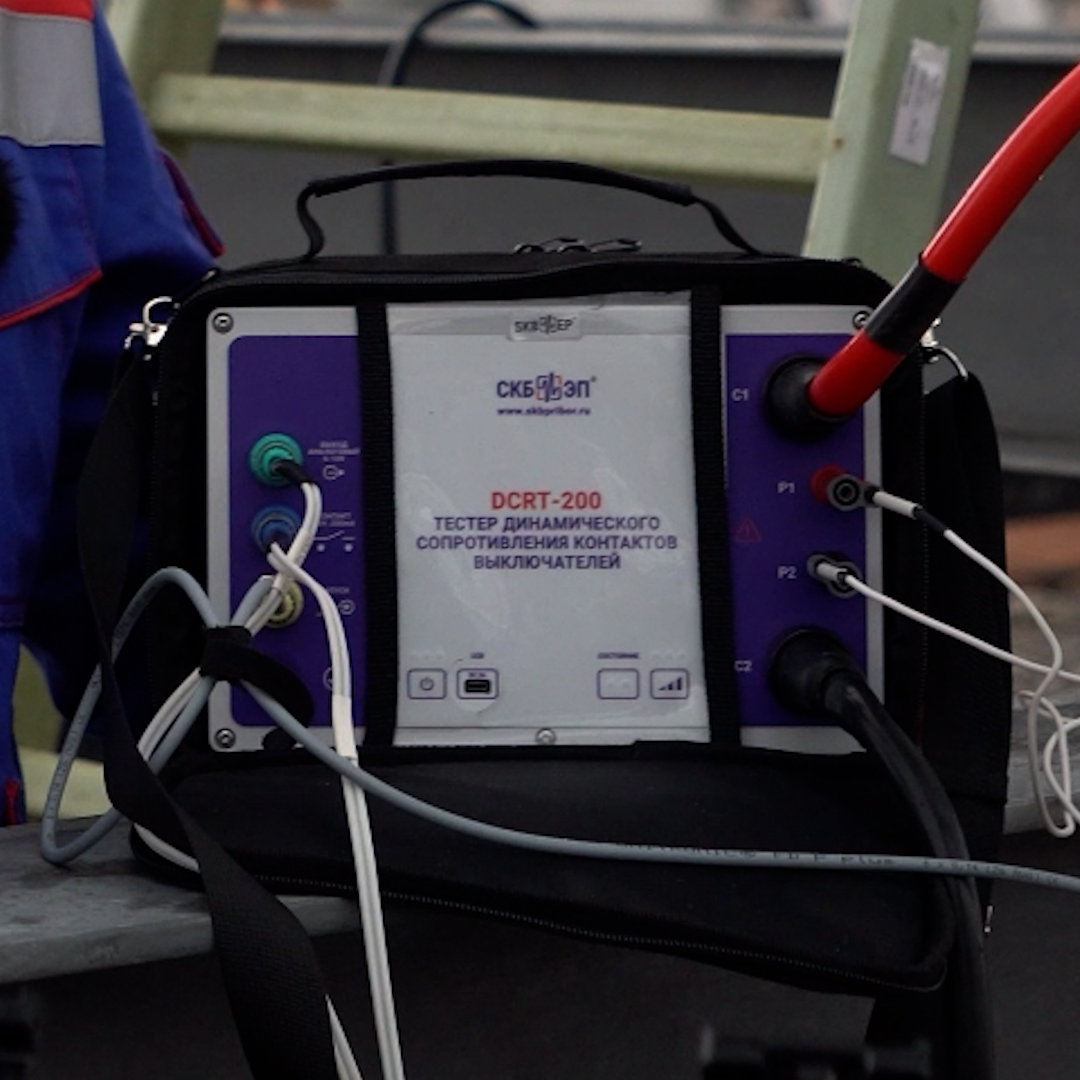

Nouveau développement DCRT-200 – le testeur dynamique de la résistance des contacts principaux des disjoncteurs est destiné au diagnostic des chambres d’extinction d’arc des disjoncteurs à SF6 par le test dynamique de la résistance des contacts.

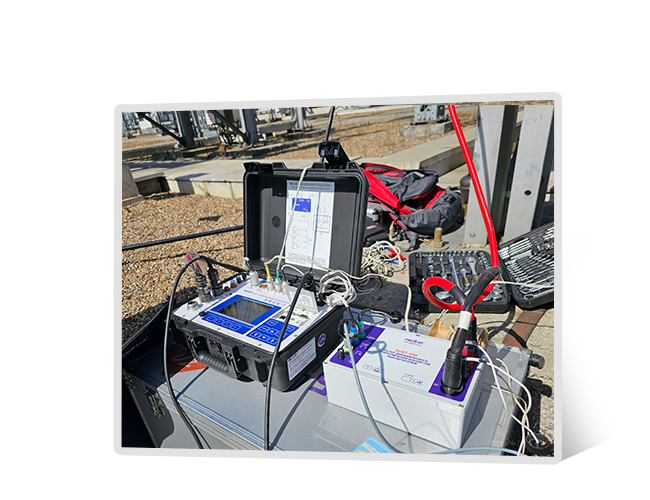

L’appareil DCRT est utilisé comme un équipement additionnel pour élargir la fonctionnalité des appareils PKV/M7 lors du diagnostic des disjoncteurs à haute et moyenne tension.

DCRT-200 permet d’évaluer :

  • la longueur résiduelle de la tête réfractaire du contact d’arc
  • l’état de la surface (l’érosion) des contacts mobiles et immobiles de la chambre d’extinction d’arc.


L’application de DCRT n’exige pas le désassemblage de la chambre d’extinction d’arc


La mesure de la résistance dynamyque des contacts (DCRM) du disjoncteur permet d’évaluer l’état des contacts d’extinction d’arc sans démontage du disjoncteur et sans le désassenàmblage de la chambre d’extinction d’arc. Cette méthodedétermone effectivement l’état des contacts principaux et des ceux d’extinctyion d’arc du disjoncteur en mesurant la résistance de contat pendant son fonctionnement. La résistance de contacts est mesurée de manière dynamique pendant les opérationde d’ouverture et de fermeture.

L’application de la méthode DCRM économise le temps et les frais de diagnostic, ainsi que permet aux utilisatuers d’éviter la procédure compliquée du déssamblage de la chambre d’extinction.

Le fonctionnement fiable et à long terme des disjoncteurs à SF6, dont la durée de vie estplus de 30 ans, dépend fortement de l’état de la chambre d’extinction et de ses contacts. Ces contacts d’exticntion étant l’élement clé de la procédure d’extinction d’arc pendant les opération de commutation sont soumis souvent l’érosion d’arc.

Cet à cette cause les manuels d’utilisateurs, élaborés par les grands fabricants (ABB, SIEMENS, AREVA etc), préscrissent le contrôle obligatoire de l’état technique des contacts lors des travaux de maintenance

En effet, suite les source étrangers, il est recommandé de faire le test DCRM une fois par an, comme les contatcs d’arc sont soumis à l’usure même en mode de fonctionnement normal et pendant la coupure des courants de court-circuit. En outre l’arc électrique peut abîmer la surface ainsi que réduire la longueur.

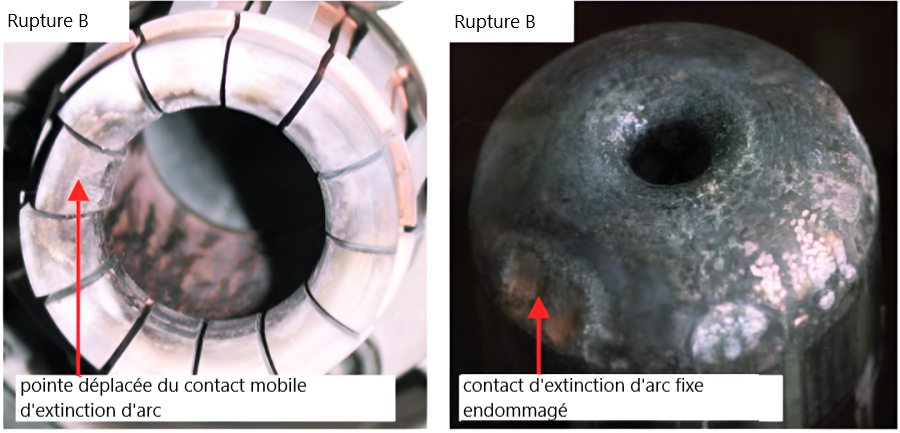

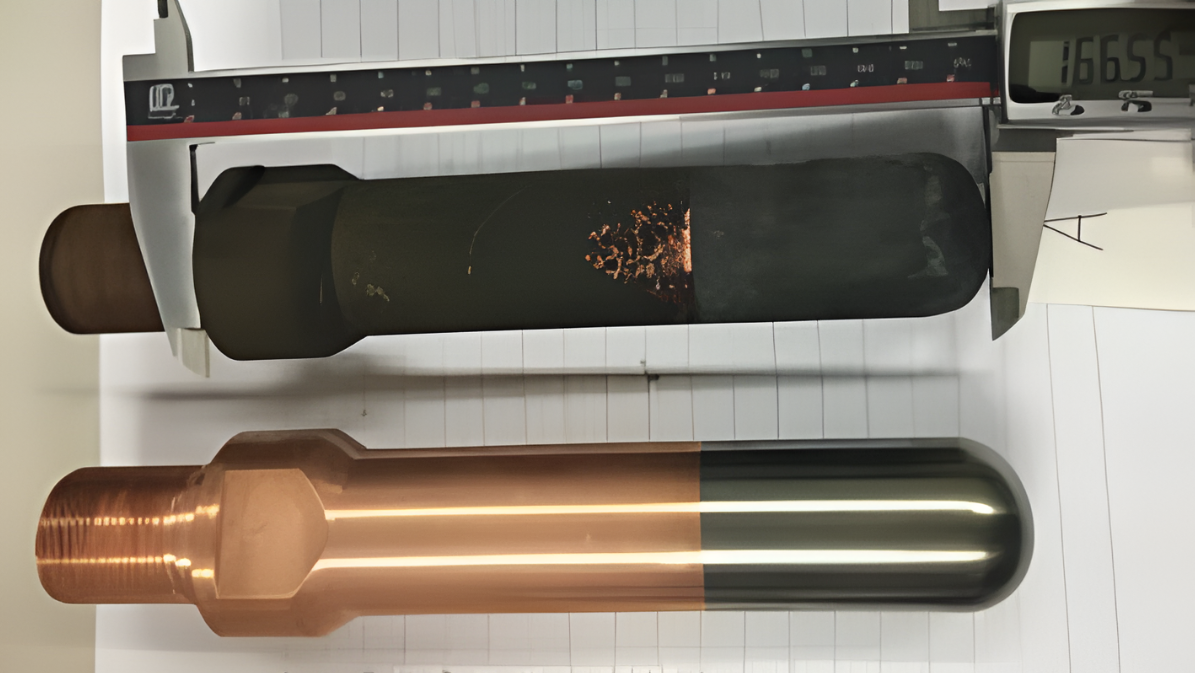

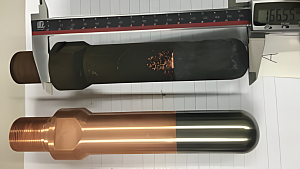

La réduction de la longueur du contact de la chambre d’extinction du disjoncteur à SF6 peut entrainer les conséquences critiques. L’ouverture des contacts mobile et immobile se fera avec une compensation ce qui implique le retard du processus de la formation de pression dans la chambre. Ce processus diminue la vitesse du flux de SF6 soufflant sur l’arc électrique et prolonge la durée de l’arc. Dans le cas le plus mauvais ce processus devient la cause de l’explosion.

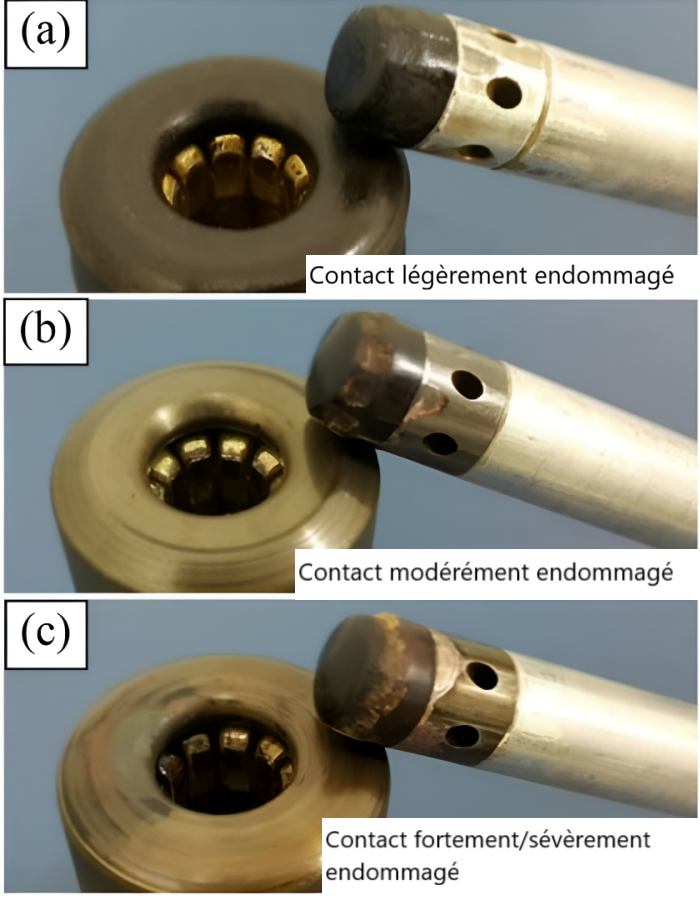

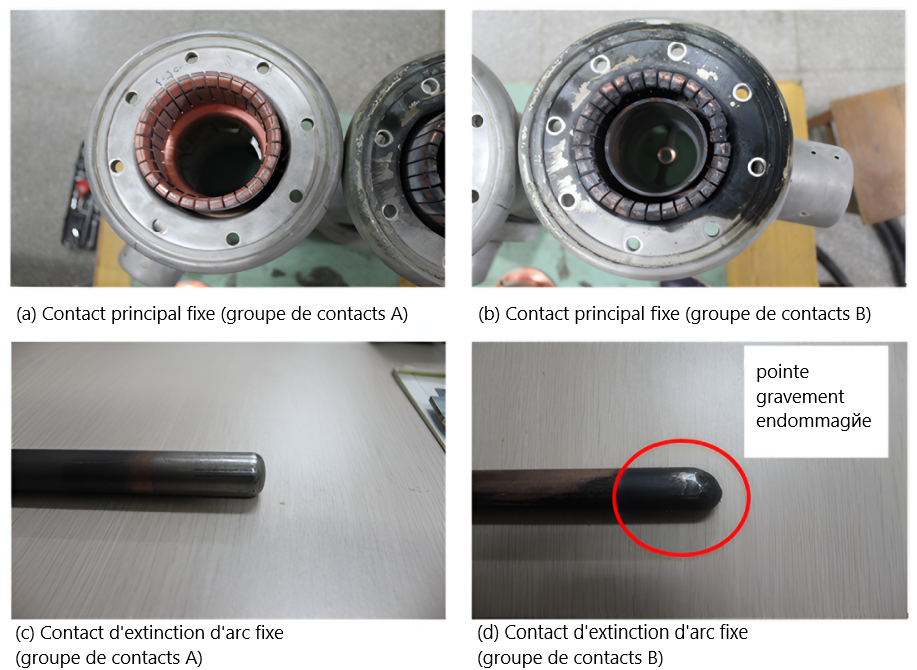

L’érosion à la surface des contacts mobile et immobile de la chambre d’extinction du disjoncteur représente un grand danger.

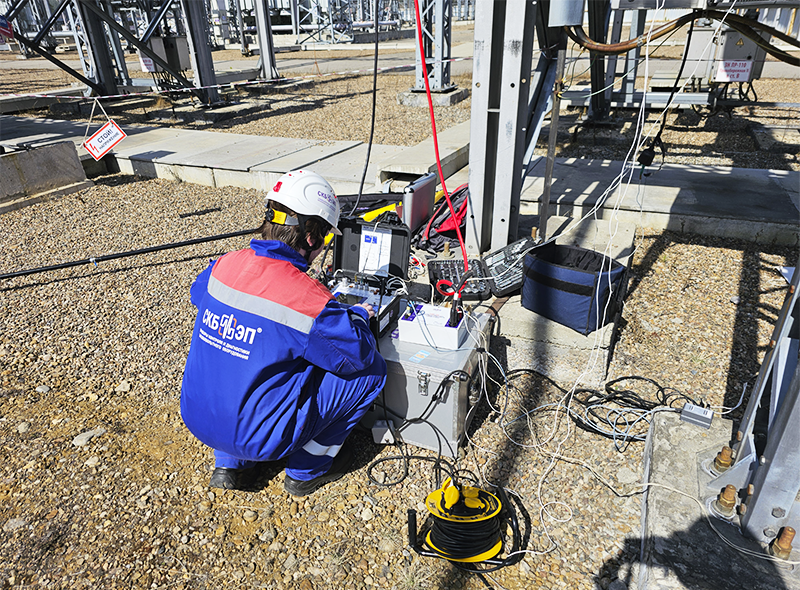

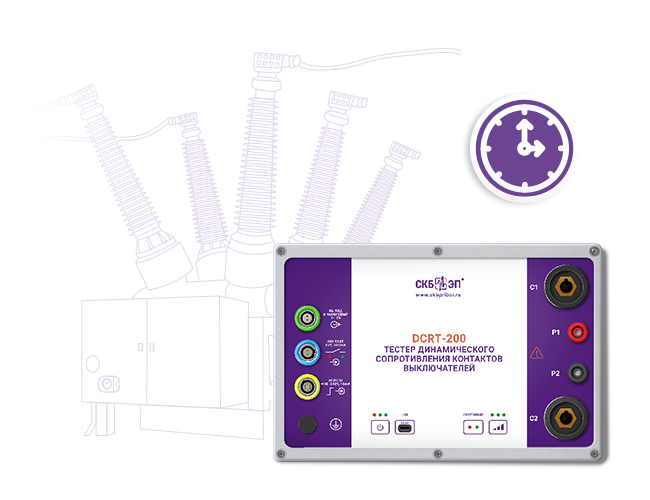

Le DCRT-200 combine la facilité d'utilisation, l’optimisation des flux de travail et la réduction significative des coûts de main-d'œuvre. Les fonctions automatisées minimisent le risque d'erreurs de mesure. La batterie rechargeable intégrée assure l'autonomie de l'appareil, ce qui est particulièrement pratique lorsque l'on travaille en l'absence d'alimentation électrique fixe.
L’entreprise SKB EP se spécialise au développement des methodes et des appareils de diagnostic de l’état d’équipement de commuatation à haute et moyenne tension. Voilà pourquoi les appareils du groupe PKV  sont exploités largement par le spécialistes du domaine pendant le test de routine et pendant les travaux de réparation pour le contrôle de la course, de la vitesse et du temps daes contacts du disjoncteur.

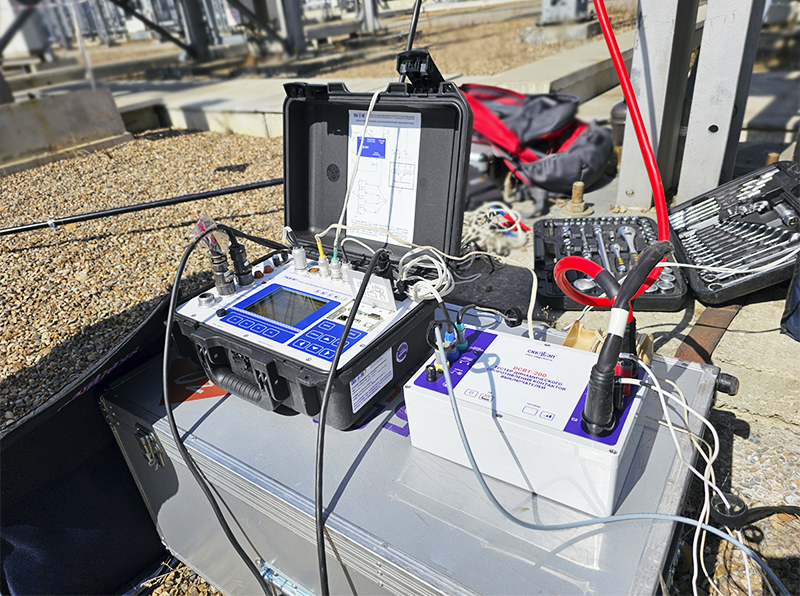

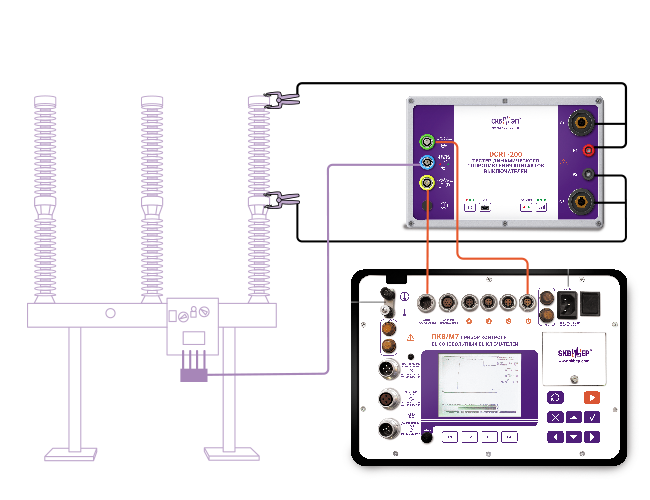

Le testeur DCRT-200 est un appareil additionnel pour élargir les fonctions de l’appareil PKV/M7. L’application de PKV/M7 dans l’ensemble avec DCRT-200 garantit le diagnostic complet et détaillé des disjoncteurs y inclut la mesure dynamiques de la résistance des contacts

L’appareil PKV/M7 est fourni avec un logiciel spécialisé pour l’ordinateur. Le logiciel est un instrument commode pour le traitement des résultats et leur analyse.

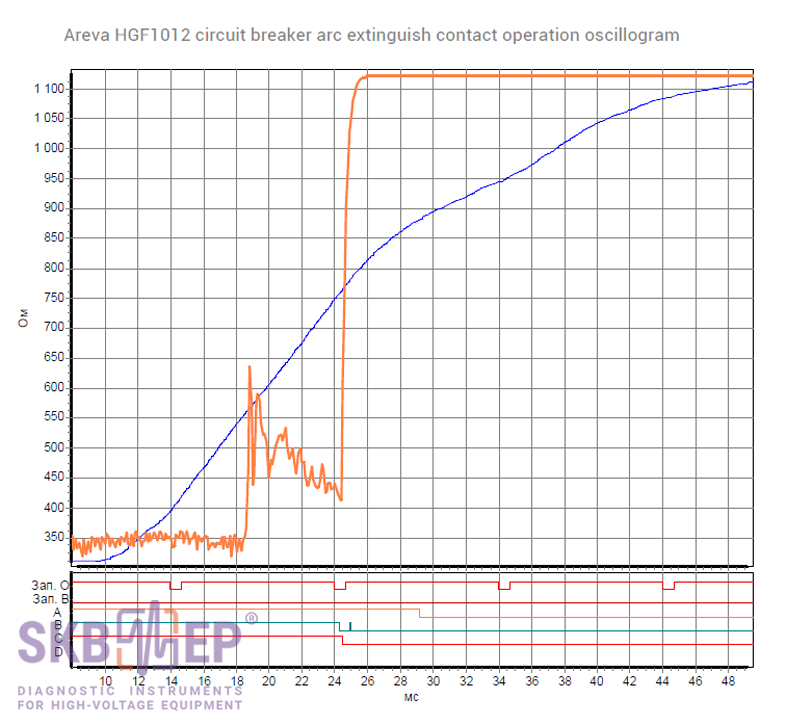

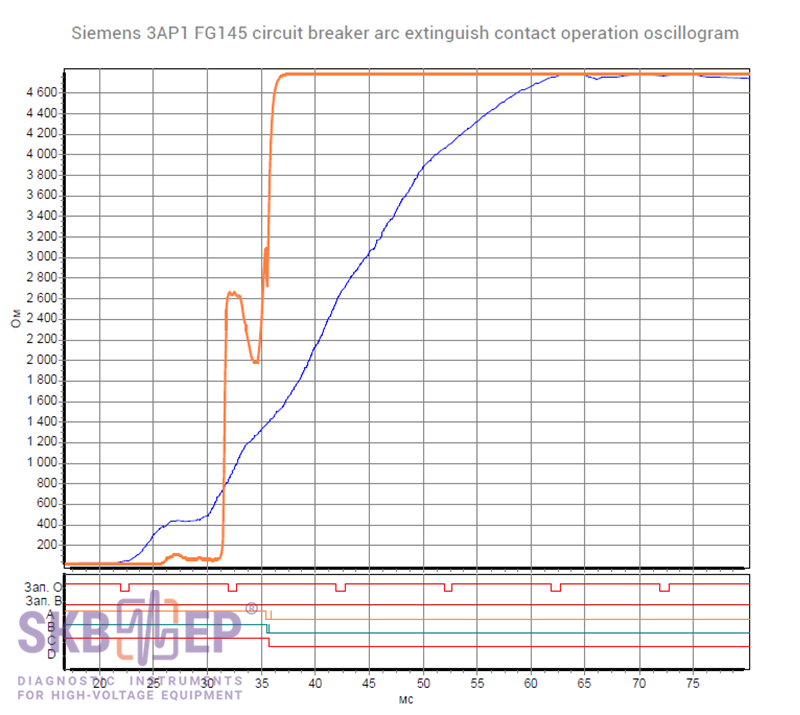

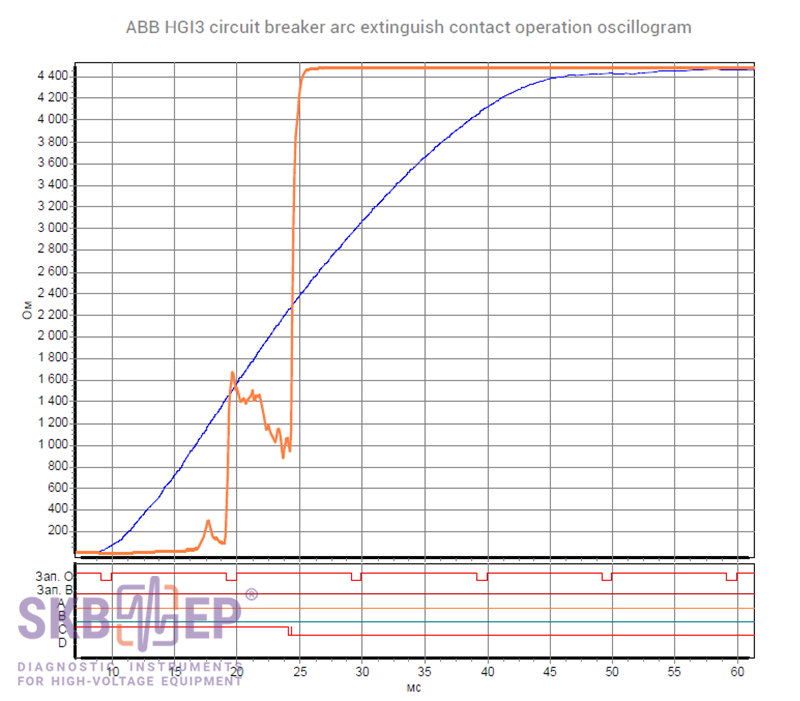

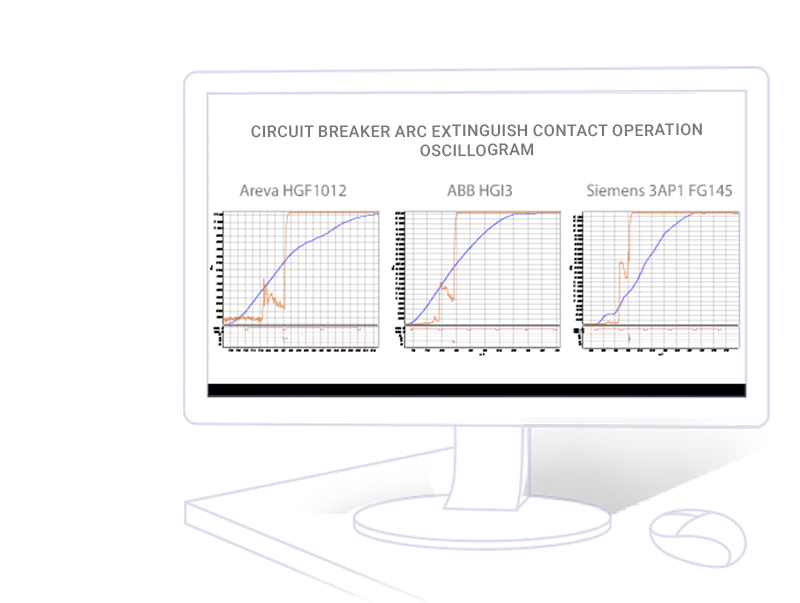

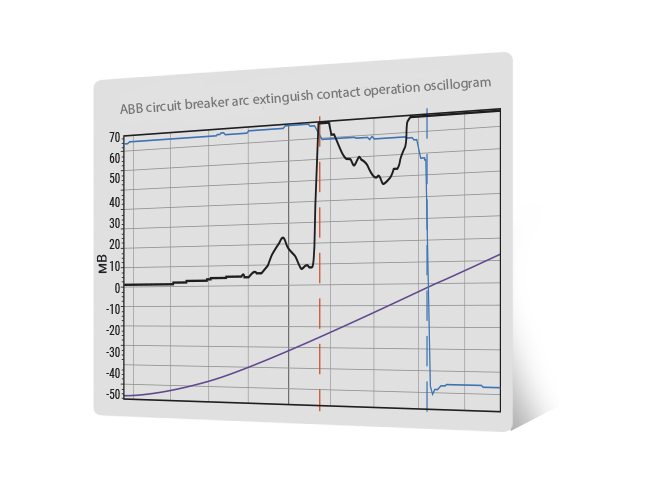

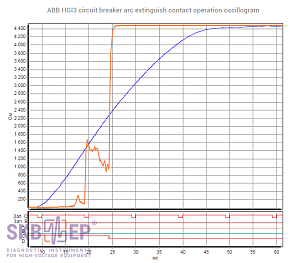

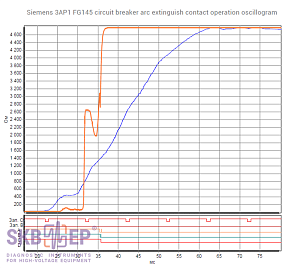

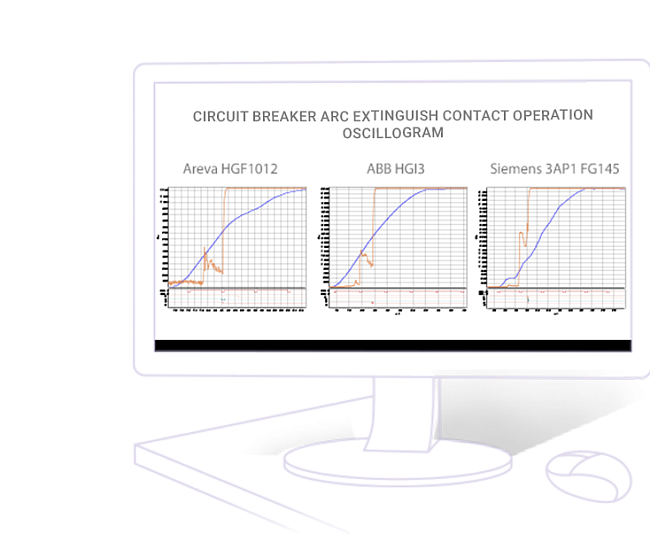

Les résultats de diagnostic du testeur DCRT-200 s’affichent sous forme de graphiques, selon lesquels il est possible de déterminer la longueur du contacts et la présence de l’érision à sa surface.

Les graphiques sont transmis momentanément au logiciel sur l’ordinateur juste pendant le processus de la mesure. Cette fonction permet de faire l’analyse des résultats de diagnostic sur place et de décider s’il y a une nécessité faire la réparation ultérieure de la chambre d’extinction.

L’appareil DCRT-200 a été élaboré, fabriqué et testé conformément aux standards et documents réglementaires ci-dessous :

  • Conformité aux standards nationaux GOST IEC 61010-1-2014 Le standard international «Sur la sécurité des materiaux électriques de mesure et de contrôle et des équipements» ;

  • Conormité aux aux standards nationaux GOST IEC 61326-1-2014 Le standard national de la Fédération de Russie. «Le matériel électrique pour les applications de mesure, de contrôle et de laboratoire».

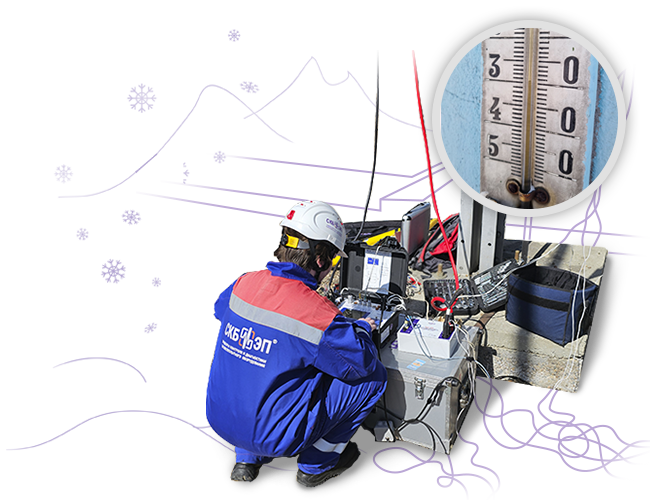

Le DCRT-200 couvre un large plage de températures allant de -20°C à +50°C, ce qui lui permet d'être utilisé dans n'importe quelle zone climatique. L'isolation thermique protège tous les composants sensibles, évitant ainsi tout dommage dû à une surchauffe.
Caractéristiques Valeur
Plages de conversion de la résistance électrique en tension continue 10 ÷ 4·103 μΩ
Courant de mesure jusqu’à 200 А
Durée maximale du flux de courant de mesure 200 ms
Nombre de canaux de déclenchement 2
Plage de tension de sortie du canal Sortie analogique 0 ÷ 12 V
Plage de tension du canal de démarrage 60 ÷ 240 В
Alimentation (tension secteur) ~ 90-253 V, 47-63 Hz — 127-354 V
Alimentation (batteries intégrées) Lithium-Ion
Tension de sortie de le bloc d’alimentation - pour le standard USB 2.0,3.0: 5 V; - pour le standard USB PD2.0,3.0, QC2.0, QC3.0: 9, 12 V
Courant de sortie de le bloc d'alimentation 3 А
Capacité des batteries intégrées 12 000 mA/h
Dimensions 240 х 162 х 110 mm
Poids de l’appareil ~ 3 kg
Protection de l’environnement IP 40
Plage de température lors du fonctionnement de l'appareil de -25°C à +60°C
Durée de vie de l'appareil 10 ans
Période de garantie 13 mois
Intervalle d'interétalonnage 1 ans
Période d'intercalibration 1 ans
Langue du manuel de l'utilisateur Russe

Ensemble standard

Photo Référence Application

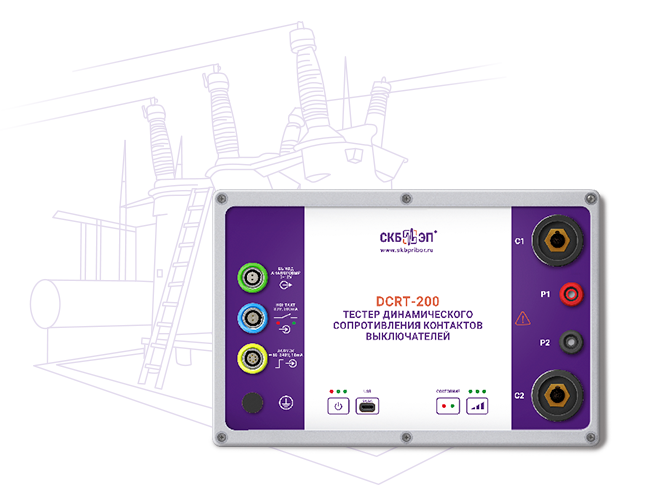

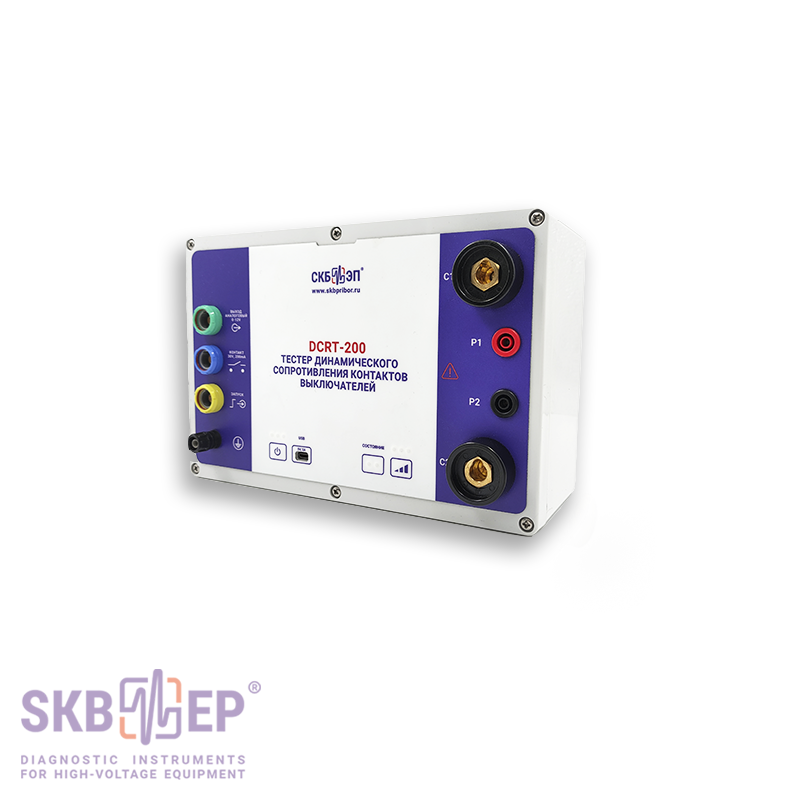

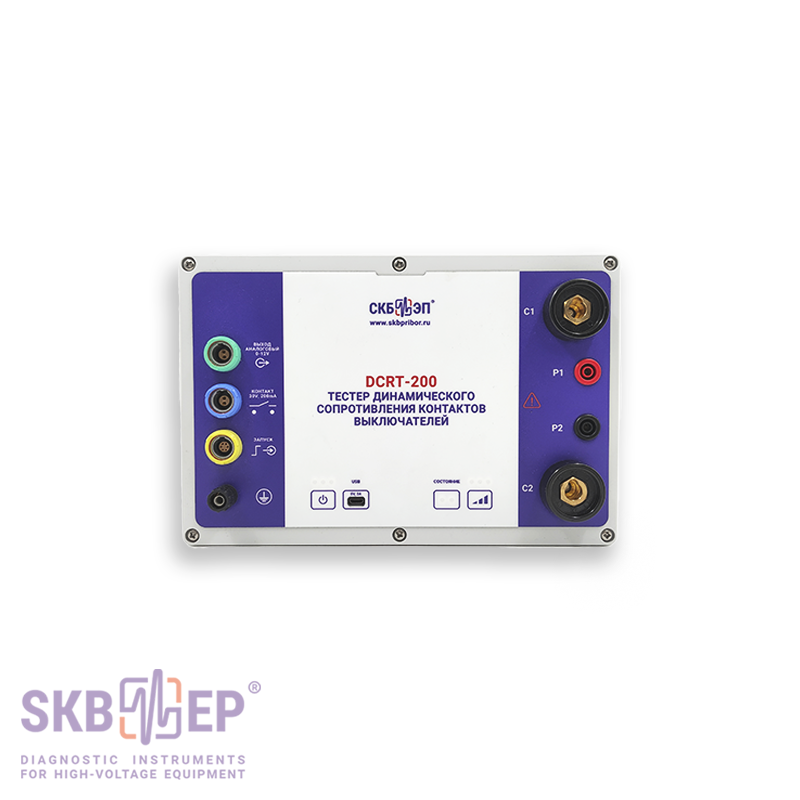

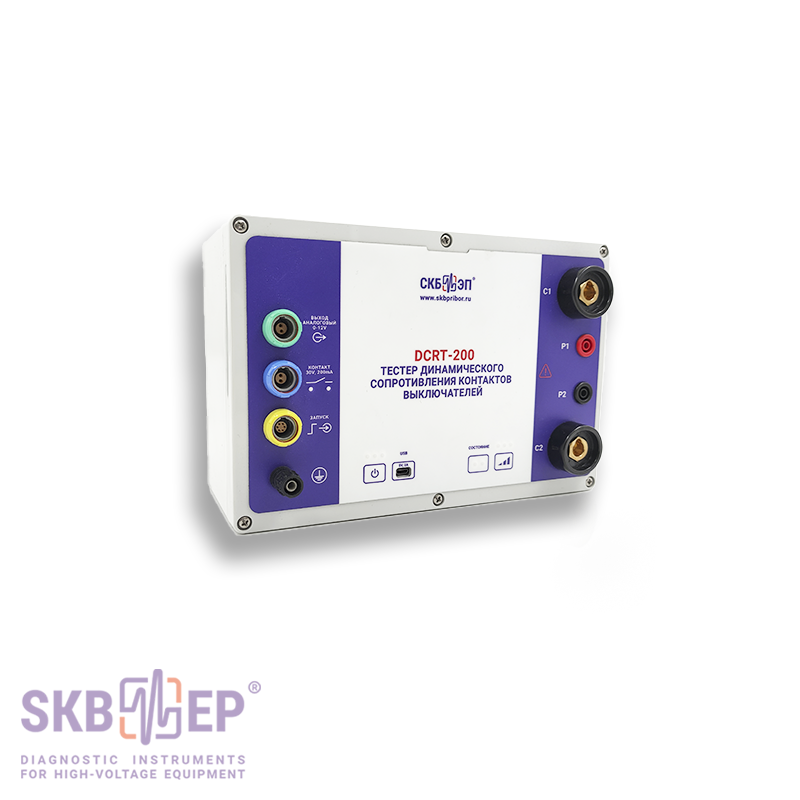

L’unité de mesure DCRT-200
  • L’unité de mesure DCRT-200
  • 059.00.00.000
  • L’unité de mesure DCRT-200
  • 059.00.00.000

Appareil et documentation d'accompagnement : manuel d'utilisation et formulaire.

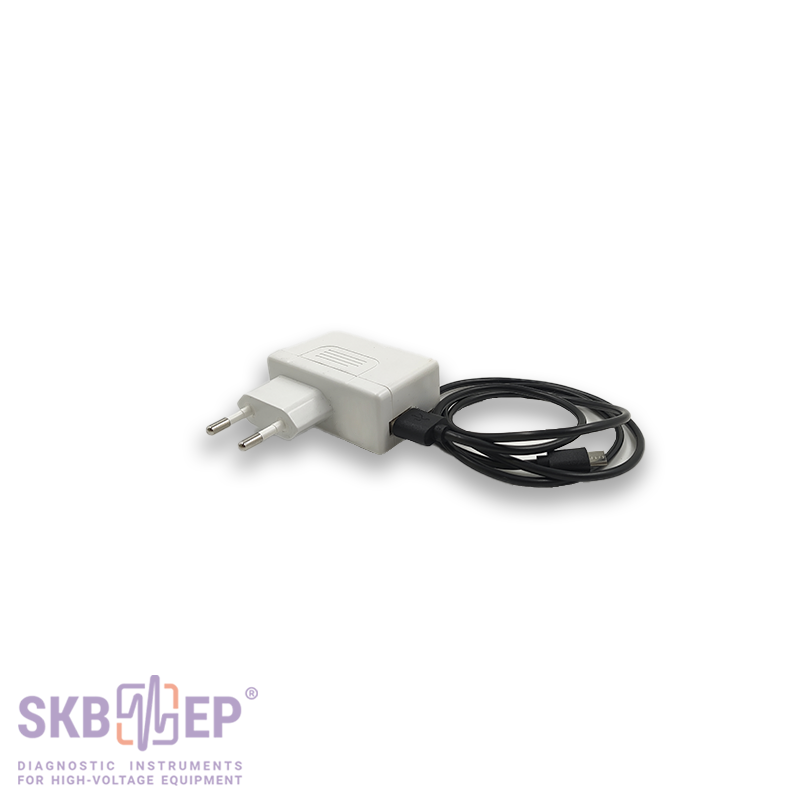

Chargeur d’alimentation
  • Chargeur d’alimentation
  • Chargeur d’alimentation

Le bloc d’alimentation QC3.0 avec un câble micro USB-USB A 2A

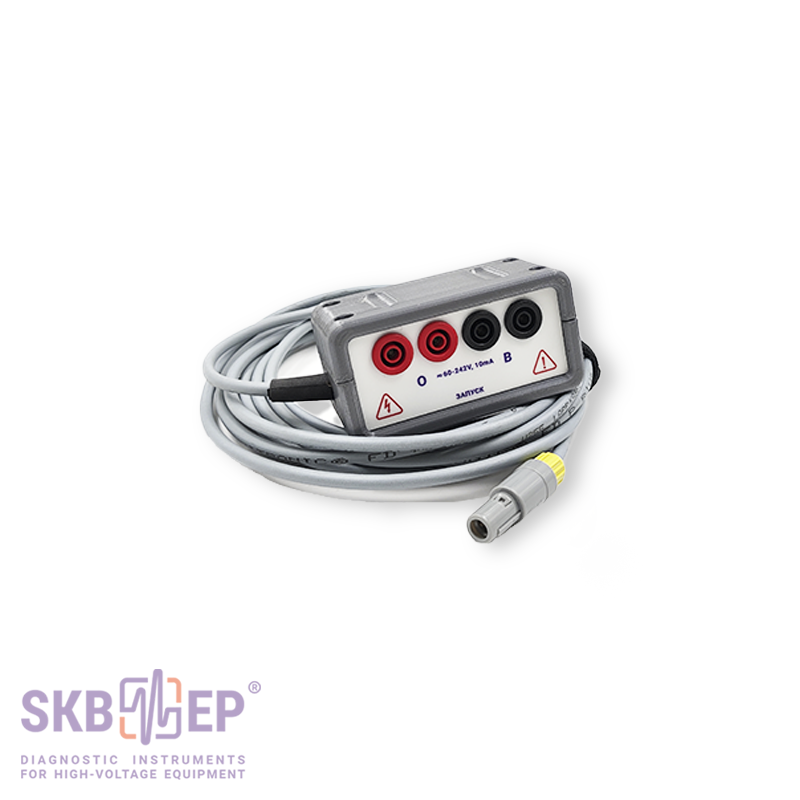

Câble de démarrage
  • Câble de démarrage
  • 059.12.00.000
  • Câble de démarrage
  • 059.12.00.000

Pour démarrer l'appareil de mesure

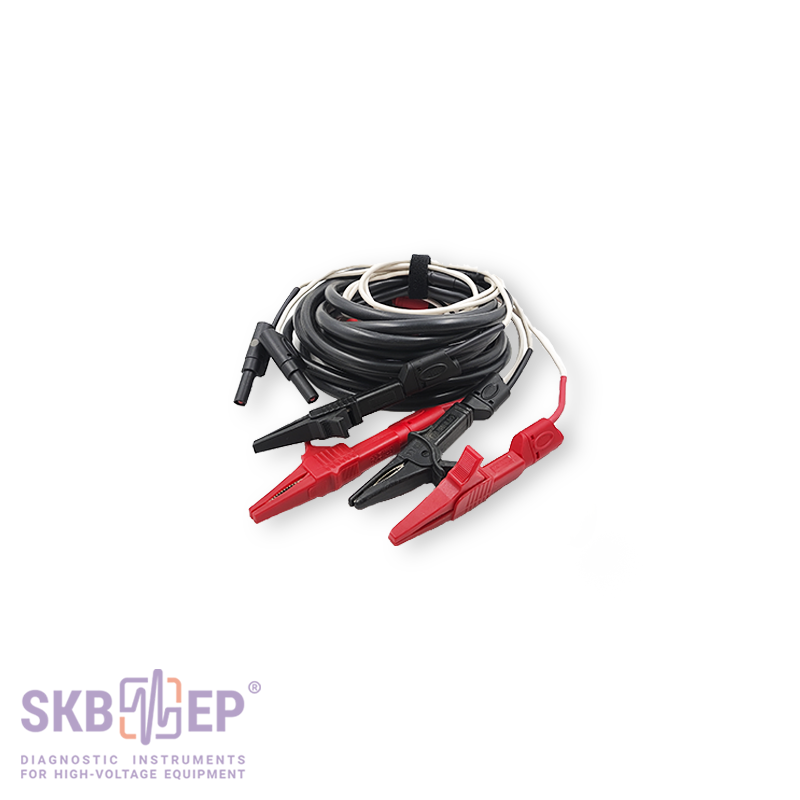

Câble de commande
  • Câble de commande
  • 058.05.00.000/-01
  • Câble de commande
  • 058.05.00.000/-01

Câbles pour la commande de démarrage et la commande de commutation, pinces crocodiles. Longueur 2,5 m, ouverture de 25 mm.

Câble de contact
  • Câble de contact
  • 059.14.00.000
  • Câble de contact
  • 059.14.00.000

Câble de transmission de l'état du contact à l'appareil du groupe PKV

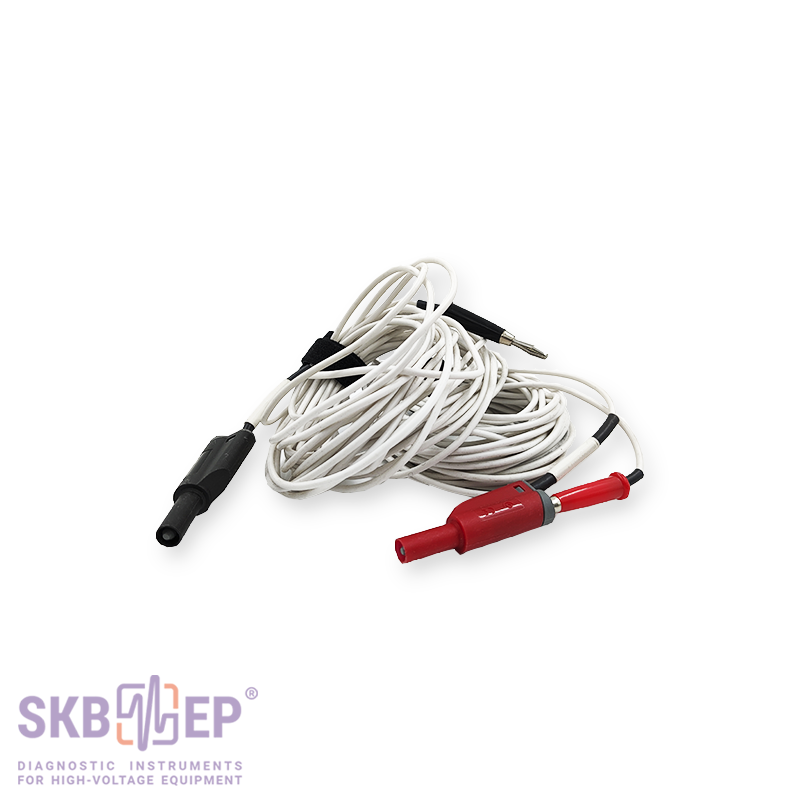

Câble potentiel
  • Câble potentiel
  • 059.11.00.000/-01
  • Câble potentiel
  • 059.11.00.000/-01

Câble permettant de mesurer la chute de tension dans le circuit à mesurer.

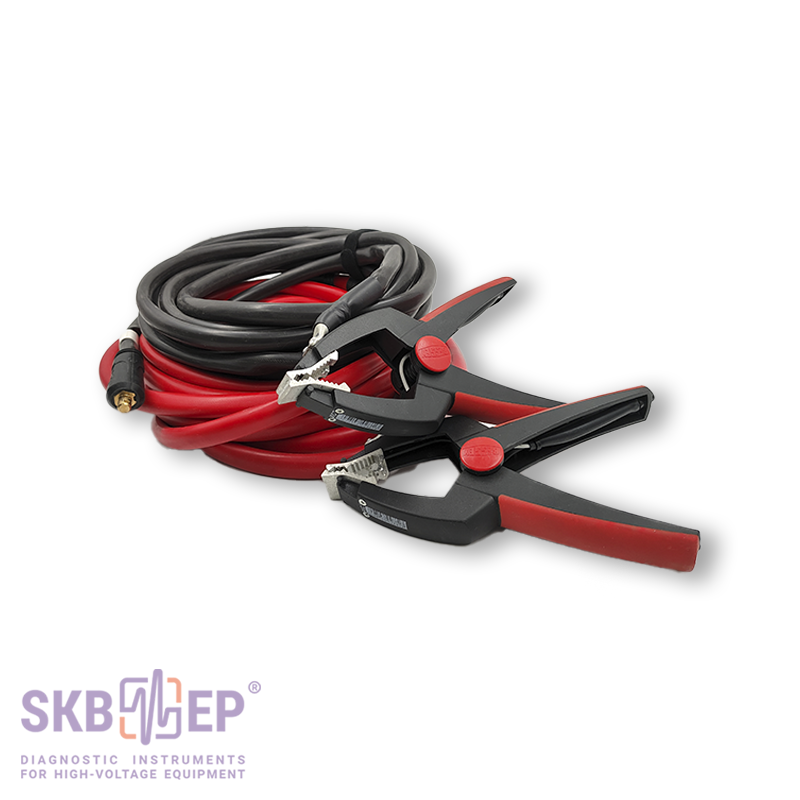

Câble de courant
  • Câble de courant
  • 059.10.00.000/-01
  • Câble de courant
  • 059.10.00.000/-01

Câble permettant d'alimenter en courant le circuit à mesurer.

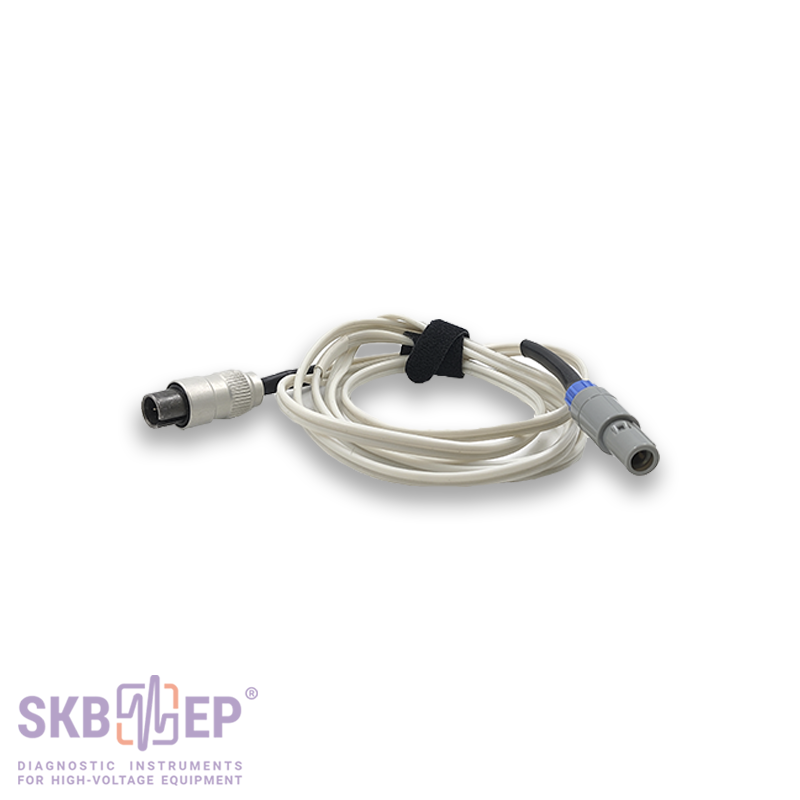

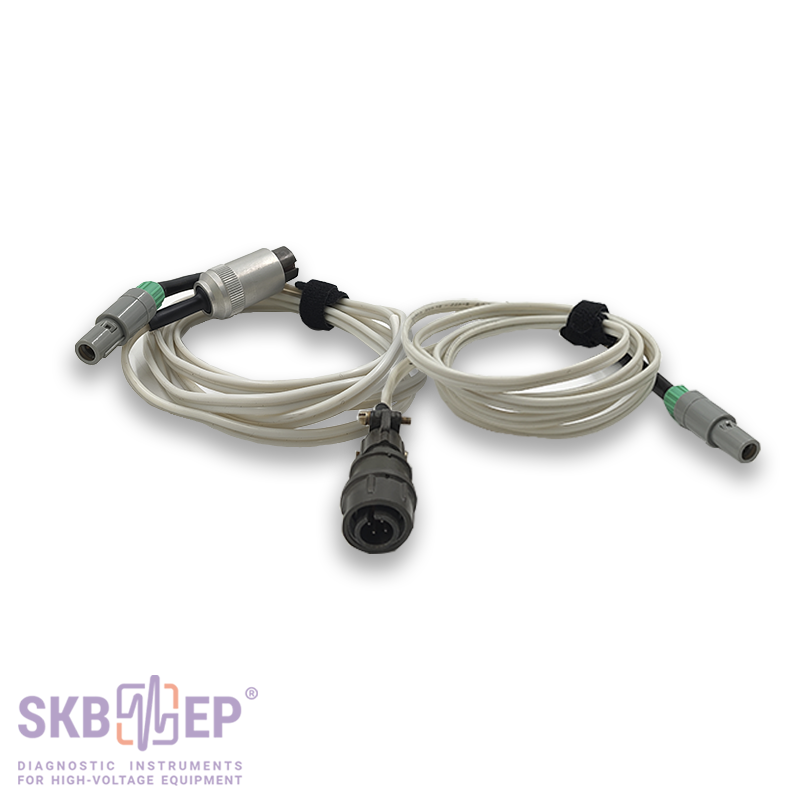

Câble de tension de sortie
  • Câble de tension de sortie
  • 059.06.00.000 059.16.00.000
  • Câble de tension de sortie
  • 059.06.00.000 059.16.00.000

Pour connecter le DCRT-200 à l’instrument PKV/M7 et transférer les valeurs mesurées. (Le câble est sélectionné en fonction du modèle d'instrument)

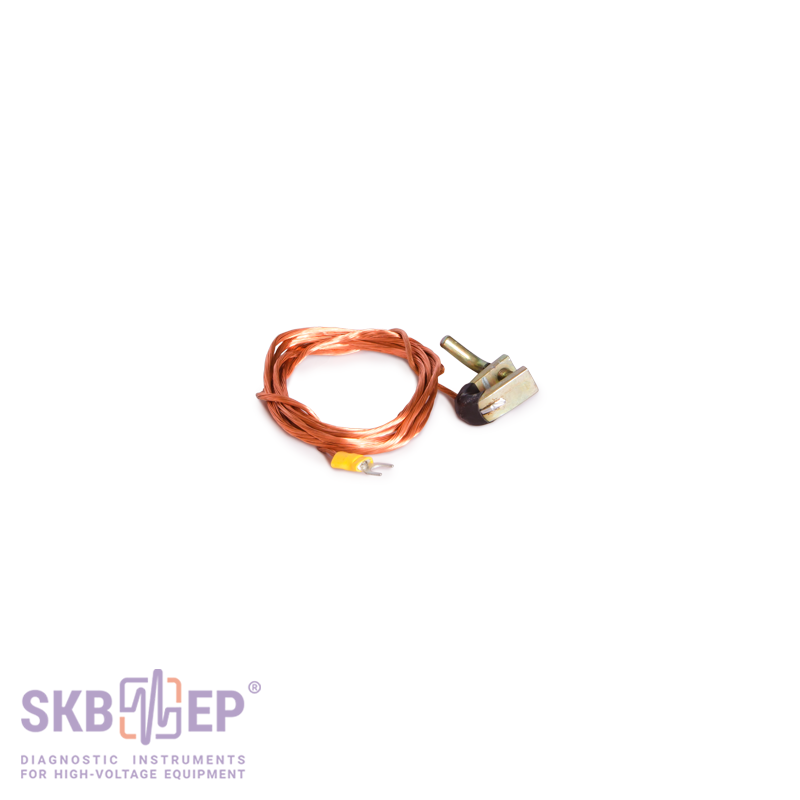

Fil de mise à la terre
  • Fil de mise à la terre
  • 010.01.00.000
  • Fil de mise à la terre
  • 010.01.00.000

Pour la mise à la terre du boîtier de l'appareil. Se termine par un serre-joint et une cosse à vis. Courant assigné 50A. Longueur 2m.

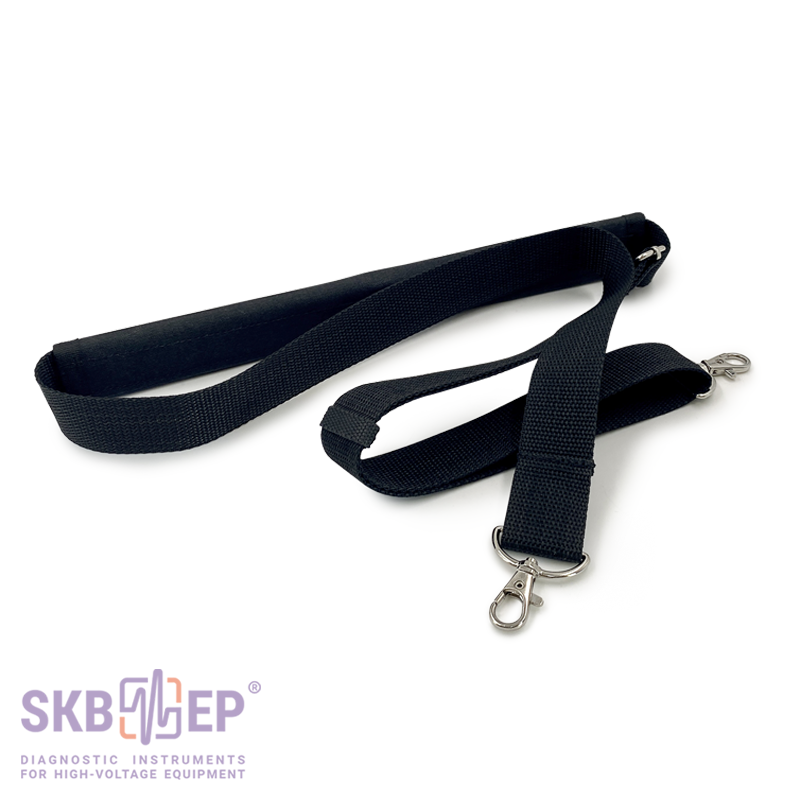

Bande de fixation
  • Bande de fixation
  • 159.06.00.000
  • Bande de fixation
  • 159.06.00.000

Bande de fixation pour le transport et la sécurisation de l'appareil.

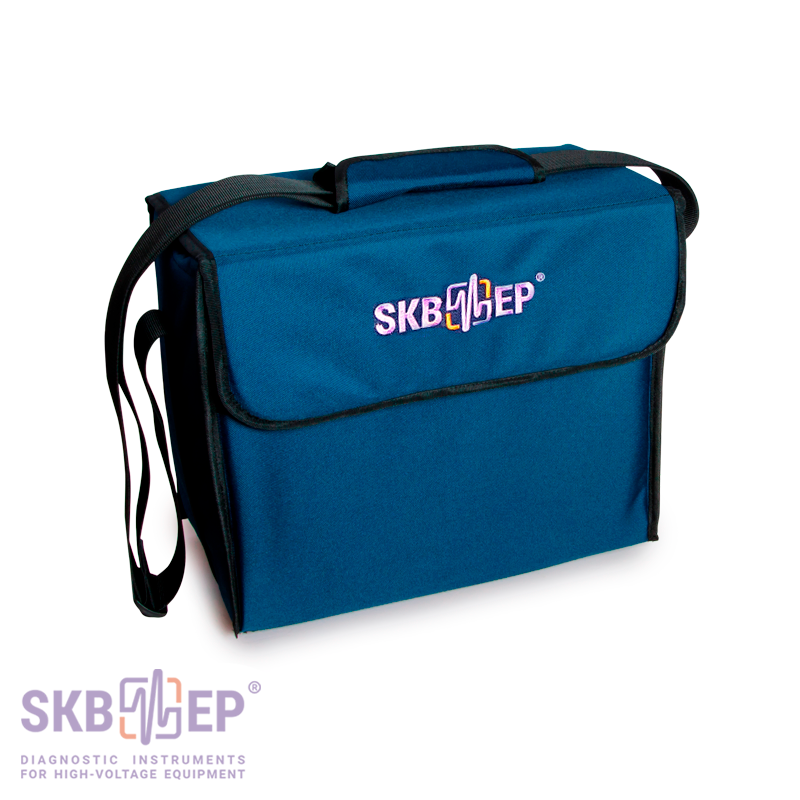

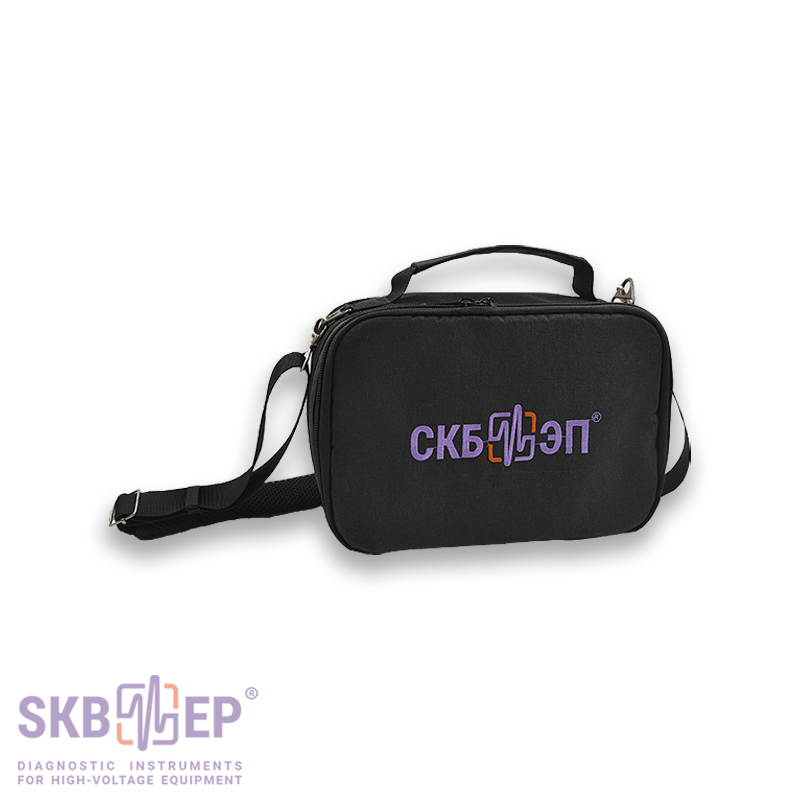

Sac de transport
  • Sac de transport
  • 159.01.00.000
  • Sac de transport
  • 159.01.00.000

Sac durable pour une utilisation ergonomique de l'appareil.

Sac de transport des câbles
  • Sac de transport des câbles
  • 126.06.00.000
  • Sac de transport des câbles
  • 126.06.00.000

Équipement supplémentaire (en option)

Photo Référence Application

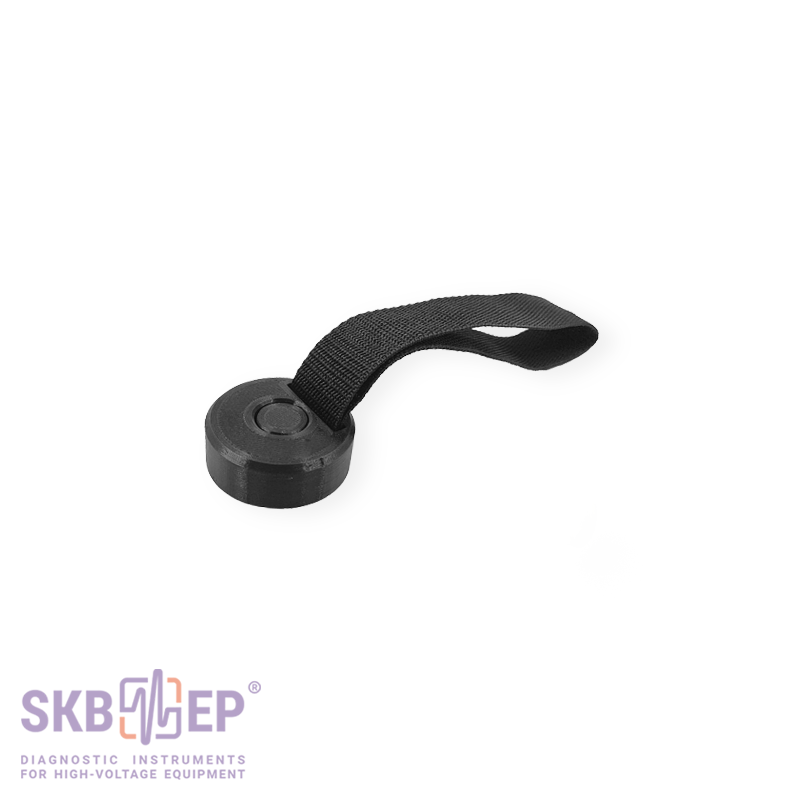

Fixation magnétique
  • Fixation magnétique
  • 059.20.00.000
  • Fixation magnétique
  • 059.20.00.000

Attache magnétique avec une petite sangle qui se porte sur la sangle principale. Permet de fixer l'unité de mesure à des structures métalliques.

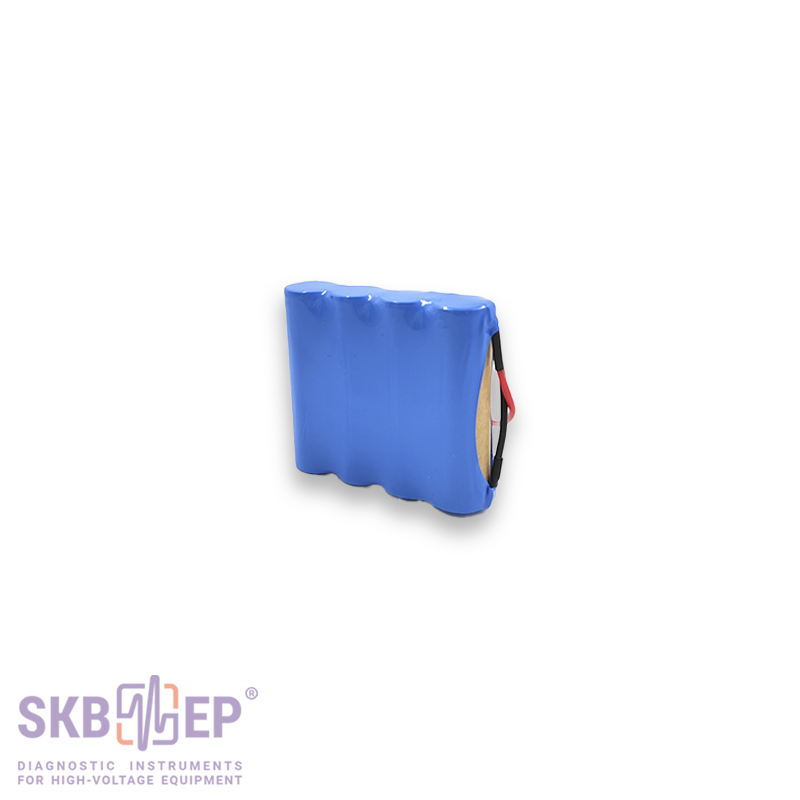

Batterie
  • Batterie
  • 025.20.04.000
  • Batterie
  • 025.20.04.000

Batterie supplémentaire. Pour remplacer la batterie principale en cas de perte des performances indiquées.

Matériel recommandé pour l'utilisation conjointe

Photo Référence Application

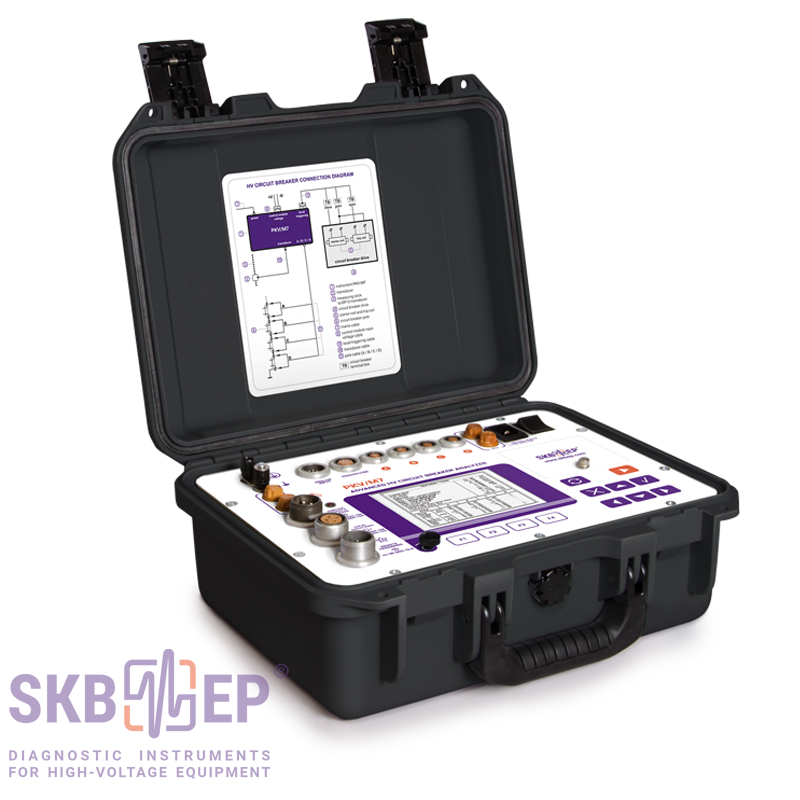

PKV/М7
  • PKV/М7
  • 026.00.00.000
  • PKV/М7
  • 026.00.00.000

L'appareil est conçu pour contrôler les paramètres de temps, de course et de vitesse des pièces mobiles des disjoncteurs à huile, à vide, à SF6 et électromagnétiques.
