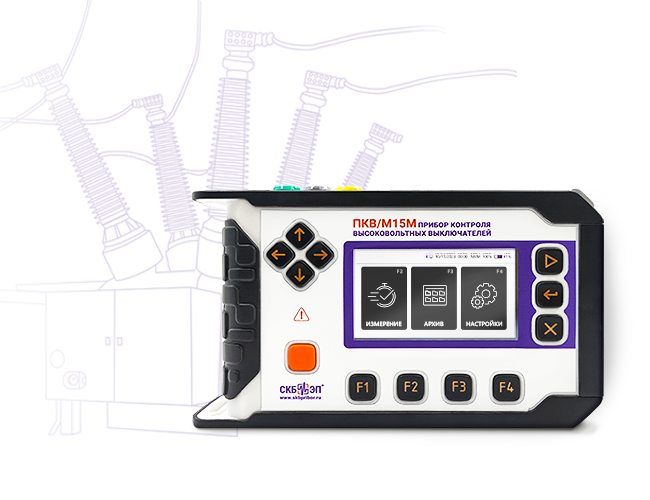

PKV/M15M est un nouveau développement moderne de SKB EP dans la gamme des dispositifs PKV. Le PKV/M15M combine le meilleur de ses prédécesseurs avec une base moderne à action rapide dans un nouveau boîtier compact et portable.
L'appareil est destiné à mesurer les paramètres de temps, de course et de vitesse des contacts principaux des disjoncteurs à SF6, à huile, à électroaimant et à vide haute tension jusqu'à 35 kV.
Avec le PKV/M15M il est possible de localiser une zone problématique et d'identifier les défaillances suivantes:
retard du temps d'ouverture ou de fermeture ;
décalage du temps de fonctionnement des pôles ;
fort cliquetis des contacts ;
serrage insuffisant des contacts ;
fermeture répétée des contacts pendant la coupure ;
frottement dans le mécanisme de commande ;
tampon de déclenchement défectueux (amortisseur) ;
usure des ressorts à l'intérieur des chambres d'extinction de l'arc, etc.
L'un des avantages de l'appareil est la possibilité de démarrer la mesure par le contact sec, ce qui est hautement requis pour le diagnostic des disjoncteurs Tavrida Electric.
Il existe de nombreuses nuances lors de la réalisation de mesures sur les disjoncteurs. Si les caractéristiques temporelles sont assez simples à enregistrer pour tout type de disjoncteur (aucun dispositif supplémentaire n'est nécessaire), l'obtention des caractéristiques de course et de vitesse nécessite des capteurs de déplacement et de vitesse spéciaux.

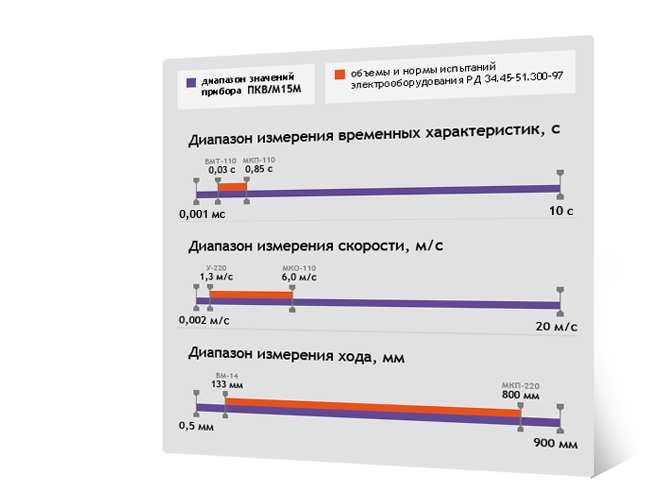

L'équipement standard du PKV/M15M ne comprend pas de capteurs pour contrôler les paramètres et n'est destiné qu'à mesurer le temps dans une plage de 0,001 à 10 000 ms (10 s).
Pour le contrôle des paramètres de vitesse et de course, l'appareil PKV/M15M est fourni en version élargie avec deux types de capteurs :
le capteur linéaire DP12 destiné à la mesure de déplacement linéaire des parties mobiles du disjoncteur MT/HT dans la plage de 1 ÷ 900 mm. La résolution est de 0,5 mm, la précision est de ±1 mm ;
le câpteur angulaire DP21 destiné à la mesure de l'angle de rotation de la bobine du disjoncteur MT/HT dans la plage 0 ÷ 360°. La résolution est de 0,09°, la précision est de ±0,56° .
En option (sur commande) pour contrôler les paramètres de la vitesse et de déplacement il est possible de fournir un câpteur suivant :
capteur à rhéostat DP32 destiné à la mesure du déplacement linéaire de la partie mobile du disjoncteur jusqu'à 20 mm. Applicable aux disjoncteurs à vide. La résolution est de 0,1 mm, la précision est de ±0,1 mm.
La haute adaptabilité du PKV M15M est réalisée grâce à un jeu de fixations spéciales pour fixer les capteurs, ce qui rend l'appareil universel et applicable à n'importe quel objet.
L'une des différences importantes entre le PKV/M15M et les modèles précédents de la gamme PKV réside dans la mise en œuvre de modes de démarrage supplémentaires pour le contrôle des disjoncteurs HT/MT, qui tiennent compte de diverses circonstances lors du diagnostic :
Le démarrage de la mesure par fermeture des contacts principaux – mode de démarrage universel dans lequel la mesure commence par la fermeture/l'ouverture des contacts des pôles. Ce type de démarrage facilite le travail, car il ne nécessite aucun réglage (temps de mesure, durée du signal, type de cycle, front de démarrage).

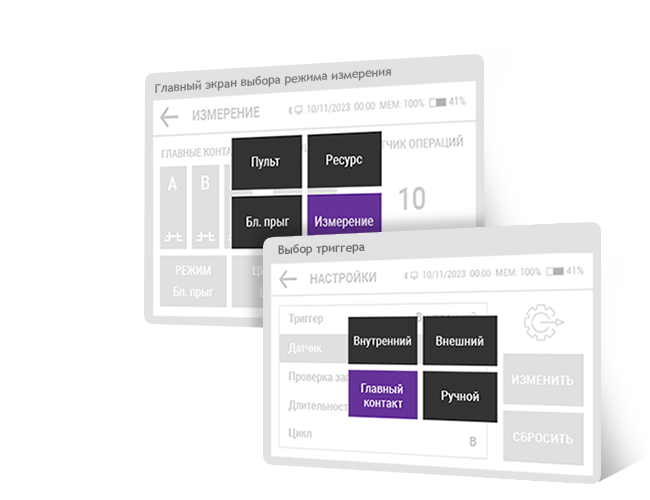

Le démarrage "un contact sec" – un mode spécial qui résout la question du contrôle des disjoncteurs fabriqués par TAVRIDA ELECTRIC, dont la commande à électroaimant est assurée par un bloc spécial via la fermeture d'un « contact sec »
De plus, les types de démarrage habituels ont été conservés et mis en œuvre sur une base de composants mise à jour :
Le démarrage « interne » (dans d'autres appareils PKV – « local ») : mode de démarrage dans lequel la mesure commence de manière synchrone avec le signal sur le canal de commande du disjoncteur. Ce type de démarrage est possible en cas de connexion directe au circuit électrique de l'entraînement du disjoncteur.
Le démarrage « externe » (dans d'autres appareils PKV – « à distance ») – mode de démarrage dans lequel la mesure commence dès l'apparition ou la disparition de la tension sur les contacts du câble de commande.
La présence de différents types de démarrage permet d'utiliser l'appareil PKV/M15M sur tous les types de disjoncteurs haute et moyenne tension pour effectuer un diagnostic de qualité.
L'appareil est équipé d'un commutateur de courant de 20 A pour commander les actionneurs d'équipement de commutation en courant continu et en courant alternatif, ce qui permet de faire le diagnostic des disjoncteurs dans des cycles simples et complexes, ainsi que le test d'endurance.

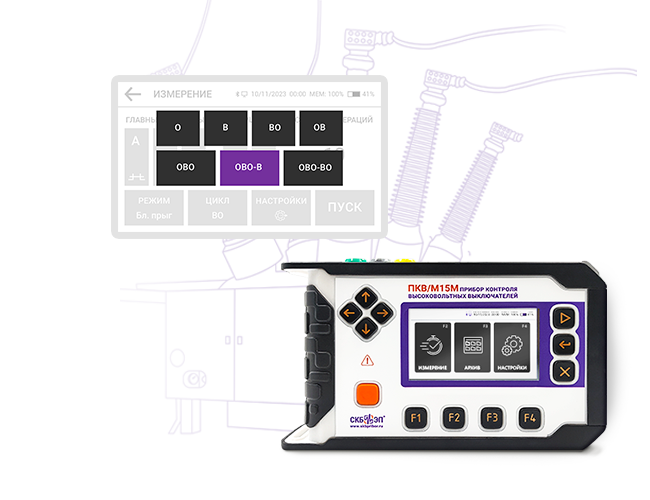

Il est possible de configurer les opérations suivantes : O, F, FO, OF, OFO, OFO-F, OFO-FO. Il est également possible de régler la durée des opérations, ainsi que les délais et les pauses.

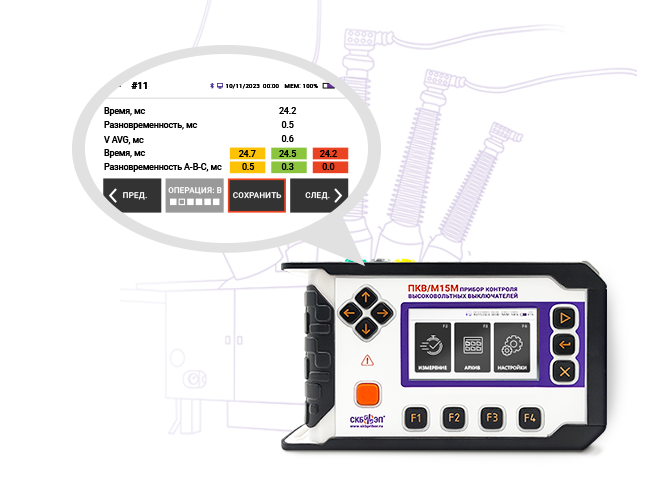

Les résultats du diagnostic de l'objet sont affichés sous forme de données avec les paramètres mesurés et calculés pour chaque opération du cycle (lors du traitement des résultats de mesure de cycles complexes, l'instrument divise automatiquement le cycle en opérations simples).
Les résultats fournissent des données telles que :
PARAMÈTRES DE COURSE : course complète, course jusqu'à la fermeture du contact de pôle, poussée, différentiel de déclenchement de la course, rebond de la course, surcourse, rebond ;
PARAMÈTRES DE TEMPS : temps total de fermeture, temps de fermeture propre, temps de fermeture du pôle, différence de temps de fonctionnement du contact, temps de rebond ;
PARAMÈTRES DE VITESSE : vitesse à la commutation, calcul de la vitesse sur différentes sections. Les paramètres temporels sont enregistrés sans capteurs pour tout type de disjoncteur.
Pour mesurer les paramètres de course et de vitesse, on utilise les capteurs DP12, DP21 (version « élargie ») et DP32 (sur commande pour n'importe quelle version).

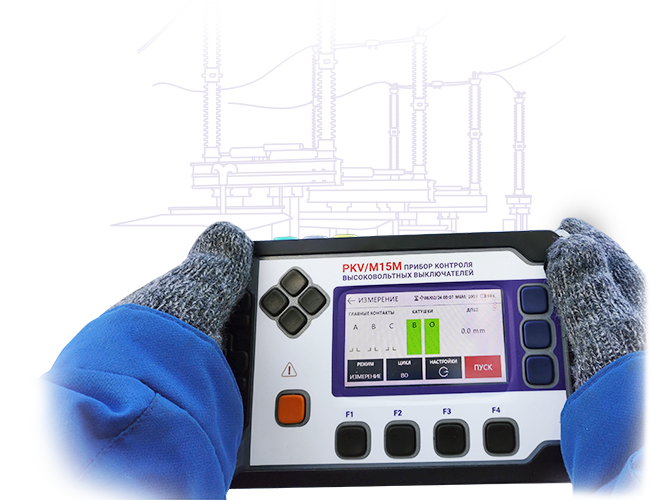

Le PKV/M15M est un appareil de diagnostic indépendant. Les données numériques mesurées sont affichées sur l'écran.

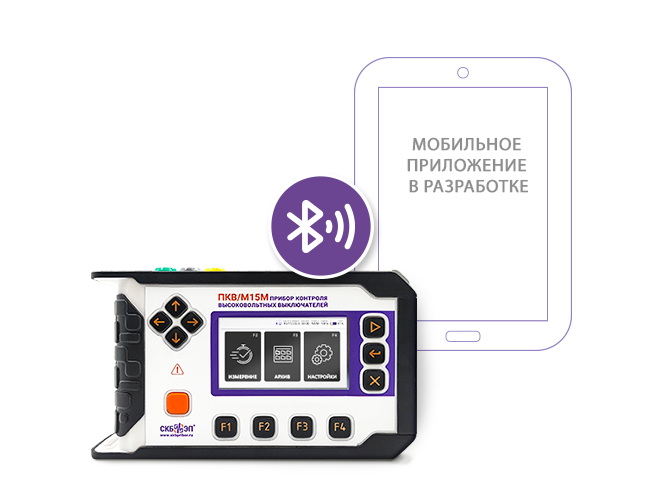

Les résultats des mesures peuvent être transférés vers un appareil mobile (téléphone, tablette) à l'aide d'un logiciel spécial via Bluetooth (le logiciel est en cours de développement), ou vers un PC via USB (graphiques mesurés) à l'aide d'un serveur cloud spécial (le logiciel et le serveur cloud sont en cours de développement).
Le PKV/M15M est très simple et facile à utiliser. L'appareil est intégré dans un boîtier ergonomique, ce qui facilite l'interaction avec l'appareil, et son poids et ses dimensions (poids 1,3 kg / dimensions 250 x 150 x 60 mm) permettent de le qualifier d'appareil de mesure mobile.
La batterie rechargeable intégrée du PKV/M15M lui confère une autonomie totale. Ainsi, une charge de l'appareil suffit pour au moins 4 heures de fonctionnement ininterrompu.
De plus, l'appareil est équipé d'un écran tactile couleur qui rend l'interaction avec l'appareil plus intuitive et moderne.
Le PKV/M15M peut être utilisé dans des conditions climatiques différentes grâce à une large plage de température de fonctionnement de -20°C à +55°C. L'isolation thermique protège les composants sensibles du réchauffement, tandis qu'un haut degré de protection contre l'environnement permet d'utiliser l'appareil dans les endroits où la pluie peut pénétrer.
Caractéristiques
Valeur
Plage de mesure et enregistrement des intervalles de temps
0,1 ms - 10 000 ms
Précision
±10-4[1 + tx] s, où tx est l'intervalle de temps mesuré, s
Plage de mesure des déplacements linéaires avec le capteur DP12
1 ÷ 900 mm
Précision
±1 mm
Plage de mesure des déplacements angulaires avec le capteur DP21
0,09° ÷ 360°
Précision
±0,56°
Plage de mesure de la vitesse de déplacement
0,002 ÷ 20 m/s
Plage de mesure des déplacements linéaires avec le capteur DP32
0,2 ÷ 20 mm
Précision
±0,1 mm
Cycles de commutateur de puissance
О, F, FО, ОF, ОFО, ОFО-F, ОFО-FО
Connexion avec PC
USB, Bluetooth
Écran
TFT couleur, 480 x 272 pixels
Consommation d'énergie
<30 W
Alimentation (Tension secteur)
~АС 100-242 V, 50 Hz DC 100-340 V
Alimentation (Batterie intégrée)
Lithium-Ion
Temps de la charge de la batterie
< 3 h
Dimensions
250 х 150 х 60 mm
Poids de l'appareil
1,3 kg
Protection contre l'environnement
IP 54
Plage de température lors du travail avec l'appareil
