Des enroulements des transformateurs triphasés et monophasés, des transformateurs de mesure de courant, des électroaimants, des moteurs électriques;
Des résistances de compensation, de limitation de courant et autres des interrupteurs à haute tension;
De la résistance de passage des contacts et des joints de contact des circuits de puissance;
Des câbles.
Les plages de la résistance et du courant de mesure sont configurés soit automatiquement, soit en mode manuel. Les appareils assurent un processus entièrement automatique de mesure de la résistance de la charge à haute inductance et la compensation de la force électromotrice thermique dans le circuit extérieur.

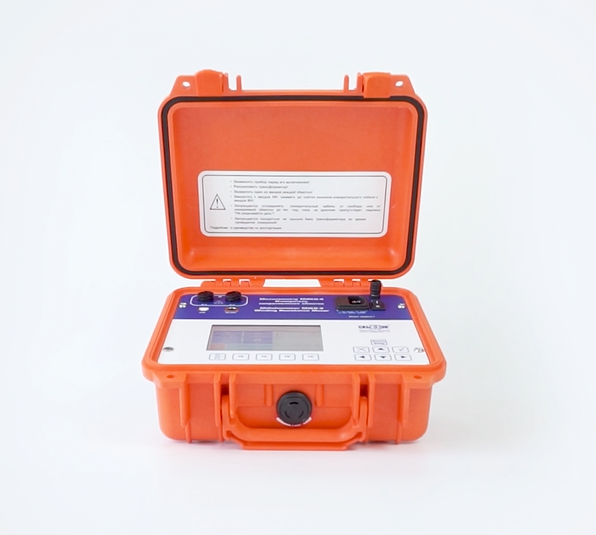

L'appareil MIKO-9A implémente des modes de mesure spécialisés pour diverses configurations de 11 objets (objet résistif, objet inductif, TC, TT, TP, générateur, électromoteur, réacteur, compensateur, circuit bouchon, électroaimant), en tenant compte de leurs caractéristiques spécifiques. Cette fonction permet de systématiser les résultats de mesure et de fournir un travail confortable avec les archives.
En fonction du type d'objet mesuré l'utilisateur peut choisir des modes de mesures spéciaux. Les modes pour le diagnostic de l'objet résistif sont analogiques à ceux du MIKO-8МА. Pour l'objet inductif à part des modes manuel et AUTO 1ph l'utilisateur peut choisir - AUTO 3ph et 2 enroulements.

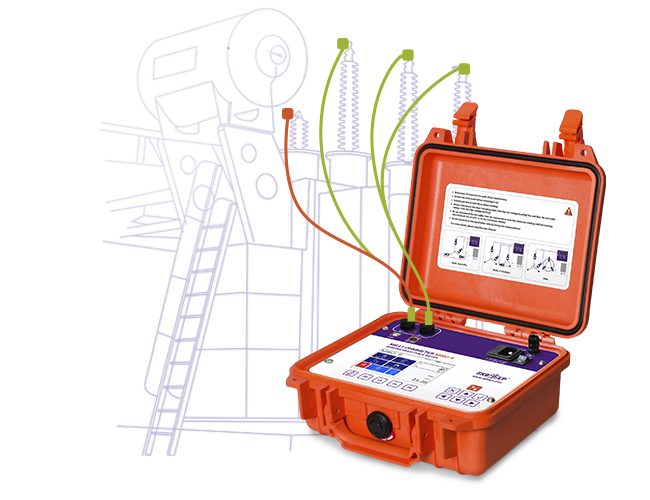

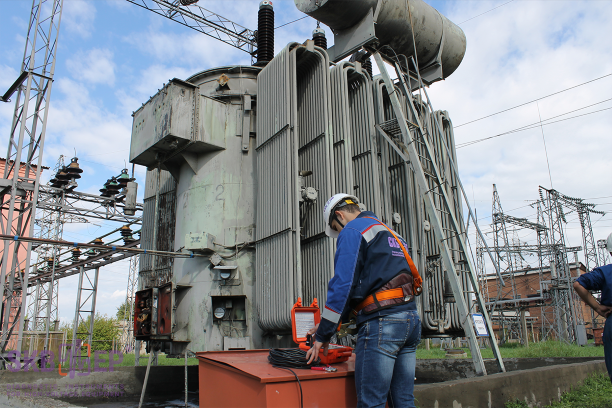

Le mode AUTO 3ph permet le branchement simultané aux trois phases du transformateur et la commutation automatique entre eux. Ce mode réduit le nombre total de mesures de 6 à 2.
En modes AUTO 1Ph et AUTO 3Ph le moyen de mesure automatique breveté est réalisé qui garantit la plus haute
précision des mesures aux conditions de l'environnement électromagnétique complexe.
Le mode est réalisée au moyen du passage du courant maximal dans le circuit à mesurer non d’une façon graduée (en fonction de la valeur de la résistance électrique à mesurer), mais d’une façon continue sans plage fixe de mesures dans une large plage de charge.
Ce moyen de mesure assure un haut niveau du signal à mesurer dans l’environnement électromagnétique compliqué au sein d’une entreprise industrielle ou de la sous-station distribution.
À part cela l’utilisation des modes AUTO pendant la mesure permet aux appareils de générer le courant de mesure le plus intense possible qui assure la saturation nécessaire du circuit magnétique du transformateur.
En fonction de l'objet est fourni de modes spéciaux de mesure. Les modes pour le diagnostic de l'objet résistif sont analogiques à ceux du MIKO-8МА. Pour l'objet inductif à part des modes manuel et AUTO 1ph l'utilisateur peut choisir - AUTO 3ph et 2 enroulements.
Ce mode garantit une mesure rapide et fiable de la résistance au courant continu des transformateurs de haute puissance au moyen de l’union des enroulements secondaires en triangle, quand l’utilisation des méthodes traditionnelles n’assure pas de résultat stable.
L’instrument prend en compte la distribution des flux magnétiques dans le circuit magnétique et indique sur quelles phases vous devez connecter l’instrument pour accélérer le processus de mesure. De plus, la mesure simultanée de deux enroulements réduit le nombre total de mesures de 6 à 3.
La démagnétisation est une procédure obligatoire avant la réalisation de l’essai de la marche à vide en circuit ouvert, la mesure des pertes « en court-circuit », la mesure du rapport de transformation etc. C'est à cette cause le milli-ohmmètre moderne est fourni de ce mode qui fait afficher en temps réel le graphique du changement de la puissance de courant em templs réel.
L’appareil peut être utilisé pour la démagnétisation des transformateurs monophasés et triphasés. La démagnétisation du noyau magnétique est effectuée par la fourniture du courant tour à tour sur l’enroulement correspondant dans les sens direct et inverse. À chaque changement du sens, l’intensité de courant électrique est diminuée.
La démagnétisation s’achève automatiquement, quand l’intensité de courant atteint la valeur de seuil ou suite à la commande de l’utilisateur.

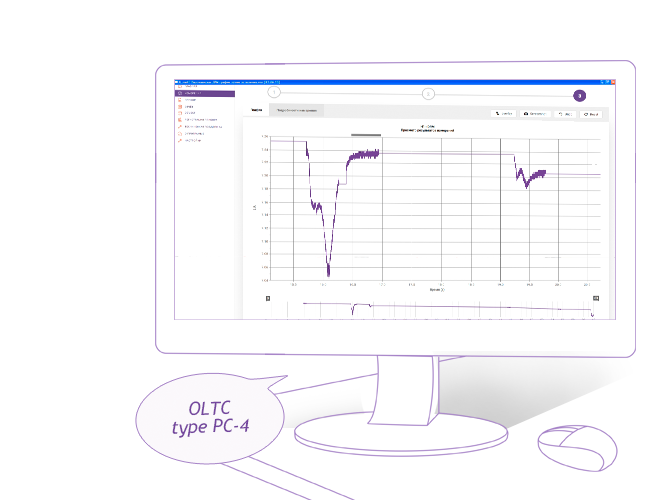

Le mode d’analyse sans démontage des changeurs de prises en charge (CPC) permet d’évaluer l’état du changeur de prises à résistances limitatrices de courant sans enlever le couvercle de la cuve de contacteur.
Le principe de fonctionnement de ce mode consiste en mesure des valeurs momentanées de l’intensité de courant. Le courant passe d’abord à travers l’enroulement du transformateur, ensuite à travers les contacts du changeur de prises pendant la commutation d’une prise à l’autre. À la base des résultats de mesure, l'utilisateur reçoit un graphique DRM qui reflète la variation de l’intensité de courant aux moments de commutation des contacts. Ce graphique permet de déterminer le temps de commutation d’une prise à l’autre, ainsi que l’état technique général de l’objet mesuré.
L’analyse des graphiques obtenus permet non seulement de trier les changeurs de prises selon le critère de bon ou mauvais état, mais indiquer également le caractère du défaut, ce qui permet d’éviter les ouvertures des changeurs de prises en bon état.
Les mesures faites en mode de milliohmmètre et en mode DRM se complètent mutuellement et permettent à l’Utilisateur de recevoir l’information complète sur l’état du transformateur.

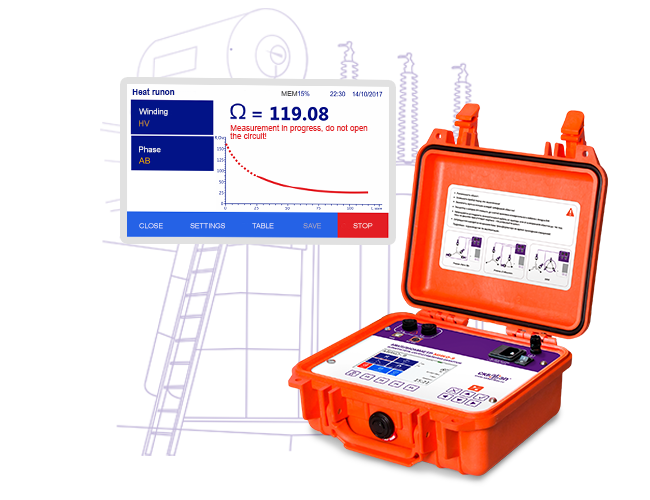

Cette essai est réalisé pendant le processus du refroidissement de l’enroulement. L’appareil effectue la mesure continue et sauvegarde périodiquement de la valeur de la résistance de l’enroulement au courant continu dans la mémoire intégrée (ces valeurs sont transformées et recalculées en degrées).
Avant l'essai l’Utilisateur doit indiquer l’enroulement à mesurer, la phase, la durée max de réalisation des essais, la périodicité de sauvegarde des résultats de mesure, ainsi que la résistance électrique de l’enroulement et sa température dans les conditions normales.
La dépendance de la température de l’enroulement du temps écoulé peut être présentée sous forme d’une tableau ou d’un graphique.
Le temps est calculé dès le moment de lancement de l’appareil en mode de mesure. L'essai est arrêté automatiquement à la fin de la durée déterminée d’essai ou à la commande de l’Utilisateur.

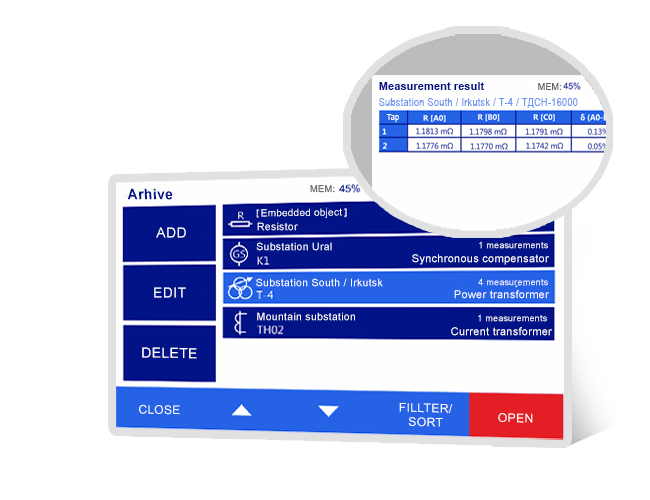

Les archives des mesures dans l’appareil sont destinées à la visualisation, reproduction ou élimination des résultats des mesures conservés en mémoire non volatile de l’appareil, ainsi qu’à la présentation des calculs suivants:
Estimation automatique des écarts relatifs de la résistance électrique des enroulements de trois phases entre eux;
Conversion automatique de la résistance électrique linéaire des enroulements liés selon schéma du triangle ou de l’étoile, en résistance électrique des enroulements de phases;
Conversion automatique de la résistance électrique de l’enroulement, mesurée à la température courante, en résistance électrique à la température de passeport (compte tenu du matériel de l’enroulement);
Estimation automatique des écarts, mesurés et réduits à la température de passeport de la résistance électrique des enroulements, par rapport aux valeurs de passeport des résistances;
Calcul automatique de la température de l’enroulement selon sa valeur, mesurée et de passeport, de résistance électrique et selon sa température de passeport.
contre un excès du courant de mesure;
contre de la force électromotrice de l’auto-induction.
Lors du débranchement, au cours de la prise de mesure, du câble des départs du transformateur ou de l’appareil, ainsi que du câble d’alimentation du réseau en circuit coupé, il apparaît une force électromotrice de l’auto-induction jusqu’à plusieurs kilovolts, et dans le lieu de coupure il apparaît un arc électrique.
Le MIKO-9A est fourni de la protection contre la force électromotrice de l'auto-induction dans le cas du débranchement occasionnel du câble de mesure ou d'alimentation, ce qui protège les utilisateurs contre le choc électrique et protège l'appareil contre les dommages.

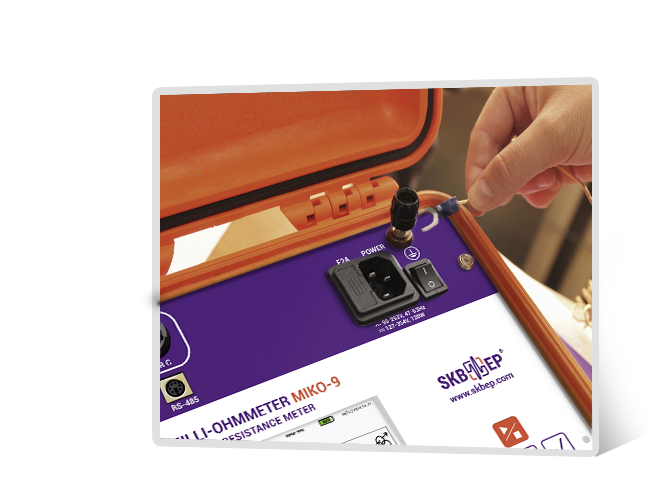

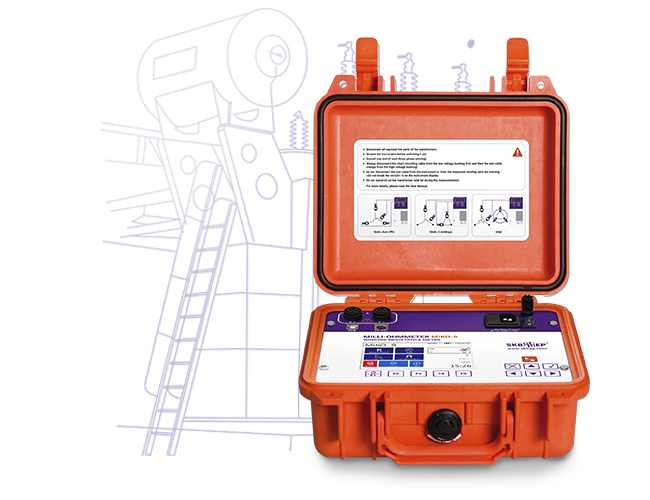

L’appareil peut être alimenté à partir du réseau (≃ 110 ÷ 220, 330 V) et à partir de la batterie intégrée.

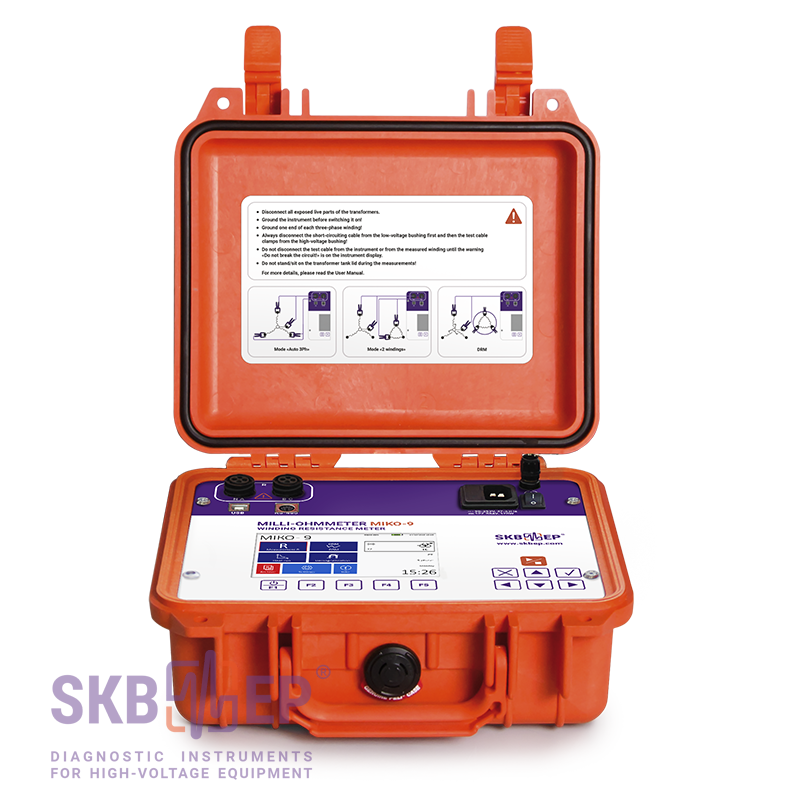

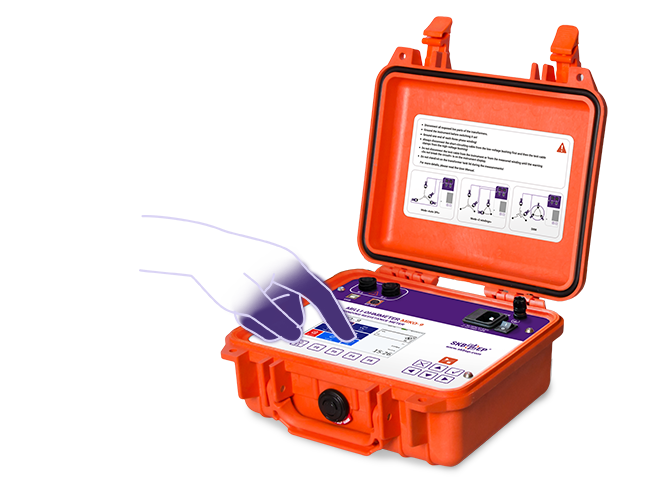

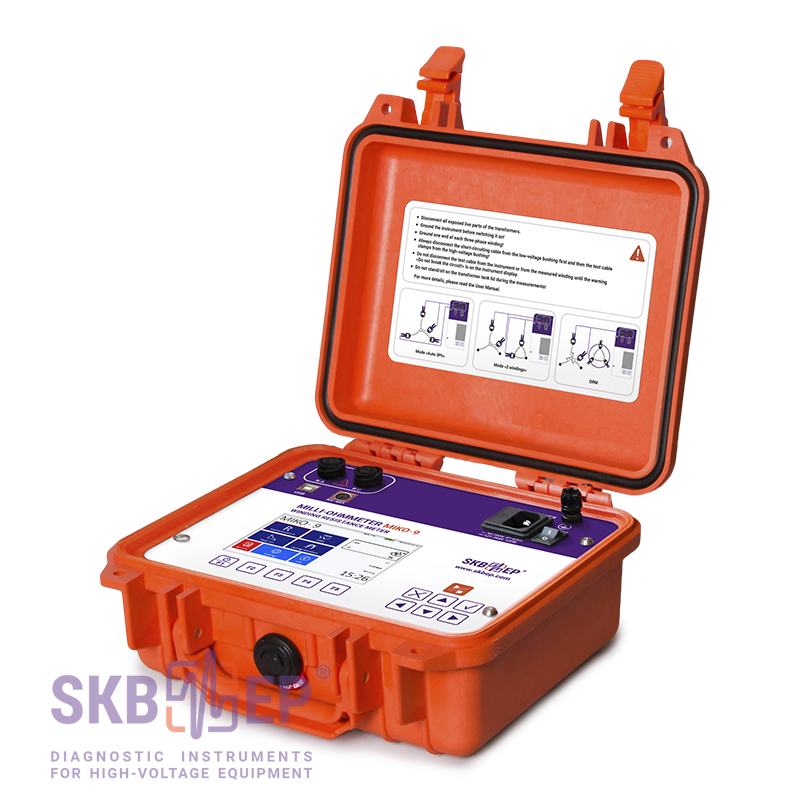

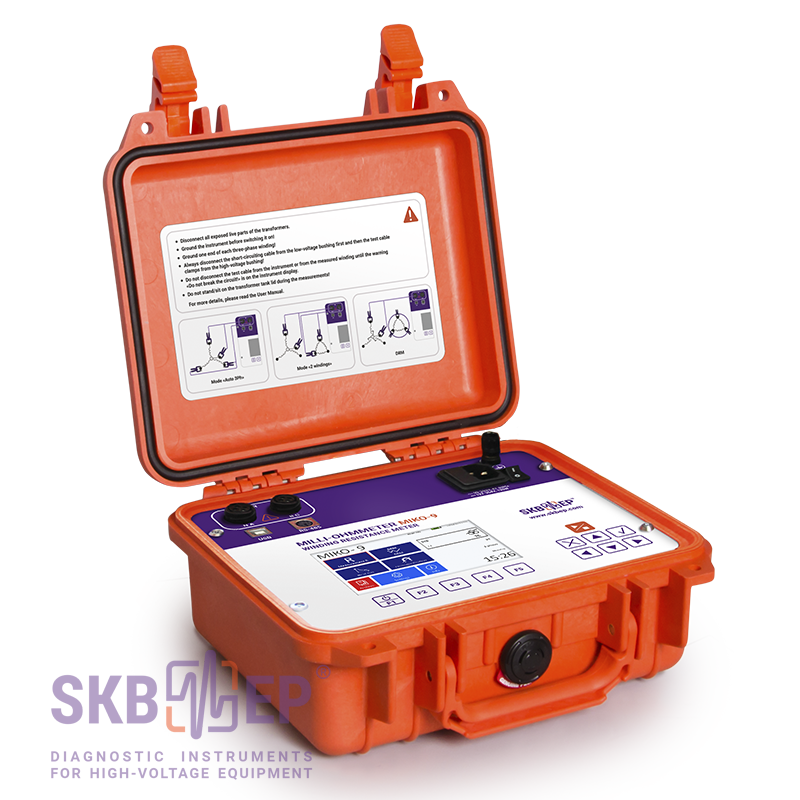

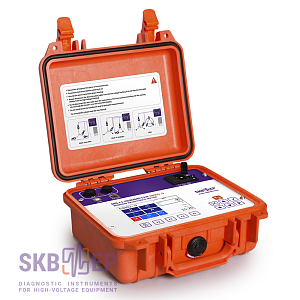

Le MIKO-9A est fourni d'un écran tactile en couleurs de haute luminosité et d'interface intuitive, ce qui facilite le travail avec l'appareil.
L'appareil peut être commandé par le clavier, l'écran tactile ou à partir d'une application mobile, qui permet de gérer et syncroniser la base de mesures de l'entreprise dans l'appareil et rend possible la gestion à distance.
Caractéristiques
Valeur
Plage de mesure
1 μΩ ÷ 30 kΩ
Résolution
0,1 μΩ
Précision
± (0,1% + 0,5 μΩ)
Plage du courant de mesure
0,0005 ÷ 10 A
Plage du courant de mesure en mode DRM
0,1 ÷ 10 A
Nombre de chiffres du résultat de la mesure affiché
5
Alimentation (batterie intégrée)
Lithium-ion
Temps de charge de la batterie
3 H
Autonomie continue de la batterie
8 H
Autonomie continue de la batterie
jusqu'à 1000 mesures
Connexion à l'ordinateur
Bluetooth
Afficher
Écran tactile TFT graphique couleur, 800 x 480 points
Consommation d'énergie
120W
Puissance de sortie
60 W
Alimentation (tension secteur)
~ 90 à 253 V, 47 à 63 Hz = 127 à 354 V
Dimensions
270x250x130 mm
Poids de l'appareil
4 kg
Protection environnementale
IP 67 (couvercle de l'instrument fermé) IP 40 (couvercle de l'instrument ouvert)
Plage de température lors de l'utilisation de l'appareil
-20 ° C à +55 ° C
Période de garantie
3 ans
Période d'étalonnage
3 ans
Langue de l'interface
Anglais/Russe/Français
Langue du manuel d'utilisation
Anglais/Russe
Équipement standard
Référence
Application
Boîte de mesure MIKO-9
041.00.000-01
Boîte de mesure MIKO-9
041.00.000-01
Appareil et documentation d’accompagnement: certificat sur le calibrage, manuel d'utilisation, formulaire.
Câbles de mesure sur commande
Câbles de mesure sur commande
Pour faciliter l'exploitation les câbles de mesure ne font pas partie de l'équipement standard. Chacun peut choisir un câble conforme à ses besoins. Choisissez un câble de mesure au moins (voir ci-bas Équipement standard).
Câble d'alimentation
018.09.00.000
Câble d'alimentation
018.09.00.000
Destiné au branchement de l'appareil au réseau. La plage de température d'exploitation de -25°С ÷ +120°С. Longueur 1 х 2 m, poids 0.24 kg.
Fil de mise à la terre
010.01.00.000
Fil de mise à la terre
010.01.00.000
Fil de mise à la terre 1 х 2.24 m (poids 0.08 kg) pour mettre le corps de l’appareil à la terre. Se finit par un serre-joint et un cosse a vis.
Le courant assigné est de 50 А.
Équivalent de résistance zéro
023.15.00.000
Équivalent de résistance zéro
023.15.00.000
Vérification de l’exactitude du point zéro de l’échelle de résistance. Valeur 0,000 μΩ

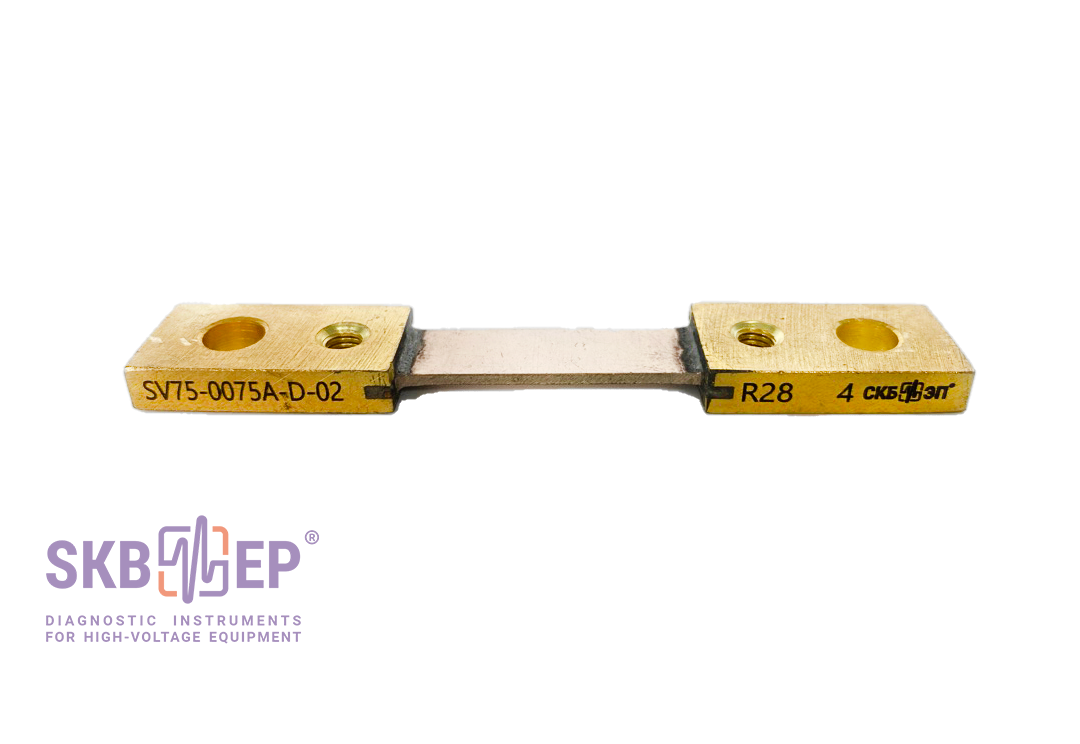

Shunt SV75-0075A-D-02
Shunt SV75-0075A-D-02
Vérification de la fonctionnalité. Valeur 1 μΩ ± 0,5%. Réalisé par SKB EP
Coupe-circuits VP2B - 1V - 2A (2 pièces)
Coupe-circuits VP2B - 1V - 2A (2 pièces)
Pour protection de la source d’alimentation.
Câble USB 2.0 A-B
Câble USB 2.0 A-B
Pour branchement de l’appareil à l’ordinateur et pour la gestion à partir de l’ordinateur. Longueur 1,8 m.
Sac pour le kit des dispositifs de fixation
126.06.02.000
Sac pour le kit des dispositifs de fixation
126.06.02.000
Équipement supplémentaire (sur commande)
Référence
Application

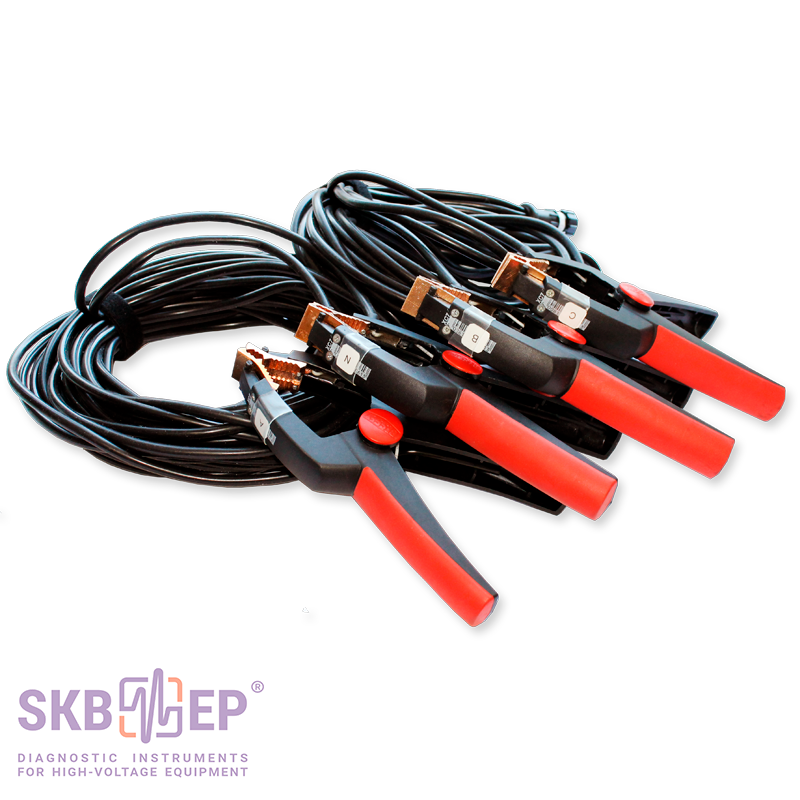

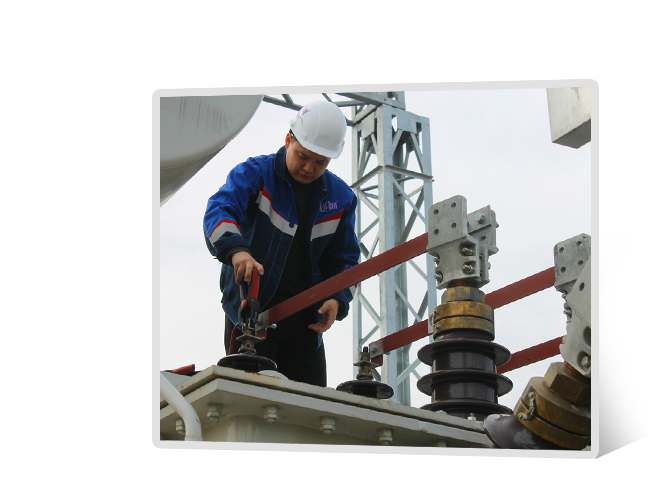

Câble de mesure (kit de 2 pièces)
041.22.00.000 041.22.00.000-01
Câble de mesure (kit de 2 pièces)
041.22.00.000 041.22.00.000-01
Câble pour branchement aux entrées du transformateur. Modification du câble 041.18.00.000 (-01) pour une utilisation sur des transformateurs dont les sorties sont proches. Fabrication en tube élastique silicone, résistant aux températures basses et hautes et aux milieux agressifs. Pinces crocodiles à l’ouverture jusqu’à 70 mm. Longueur 8,5 m. Poids du kit 3.45 kg (1.72 kg + 1.72 kg)
Câble de mesure (kit de 2 pièces)
041.30.00.000 041.30.00.000-01
Câble de mesure (kit de 2 pièces)
041.30.00.000 041.30.00.000-01
Câble pour branchement aux entrées du transformateur dont les sorties sont proches. Fabrication en tube élastique silicone, résistant aux températures basses et hautes et aux milieux agressifs. Pinces crocodiles à l’ouverture jusqu’à 50 mm. Longueur 3,5 m. Poids du kit 1.52 kg (0.76 kg + 0.76 kg)
Câble de mesure
041.19.00.000
Câble de mesure
041.19.00.000
Câble est destiné pour mesure de la résistance transitoire de contact, ainsi que pour mesure de la résistance des enroulements des transformateurs du courant et des transformateurs de la tension. Longueur 3,0 m.
Bornes: contacts de courant et potentiels, dotés des pinces bananes, aux palpeurs démontables diamètre de pince 3 mm (longueur 30 mm, 2 pièces), ainsi que des pinces à l’ouverture 25 mm (2 pièces).
Câble de mesure (kit de 2 pièces)
041.26.00.000 041.26.00.000-01
Câble de mesure (kit de 2 pièces)
041.26.00.000 041.26.00.000-01
Câbles pour branchement aux entrées du transformateur comme alternative aux câbles 041.18.00.000 et 041.18.00.000-01 (voire ci-haut). Pinces serre-joints à l’ouverture 103 mm. Longueur 8,5 m.
Câble de mesure (kit de 2 pièces)
041.29.00.0000 41.29.00.000-01
Câble de mesure (kit de 2 pièces)
041.29.00.0000 41.29.00.000-01
Kit de deux câbles 041.29.00.0000 et 41.29.00.000-01 pour la connexion aux entrés des transformateurs. L'isolation du câble en silicone, résistant aux températures et aux milieux agressifs. Pinces crocodiles à l'ouverture 70 mm. Longueur 3.5 m, poids de kit 1.87 kg (0.92 kg +0.95 kg).
Câble de mesure pour TC et TT
041.21.00.000
Câble de mesure pour TC et TT
041.21.00.000
Câble est destiné pour mesure de la résistance électrique des enroulements des transformateurs du courant et des transformateurs de la tension, incorporés dans transformateur/interrupteur, et séparés. Pinces crocodiles à l’ouverture 20 mm. Longueur 4,0 m.
Rallonge aux câbles de mesure (2 pièces)
031.20.00.000
Rallonge aux câbles de mesure (2 pièces)
031.20.00.000
Conseillé pour l’utilisation avec les câbles de mesure 041.18.00.000/041.18.00.000-01, 041.22.00.000/041.22.00.000-01, 041.26.00.000/041.26.00.000-01 et 041.30.00.000/041.30.00.000-01. La rallonge est fabriquée en tube élastique silicone, résistant aux températures basses et hautes et aux milieux agressifs. Longueur 6,5 m.

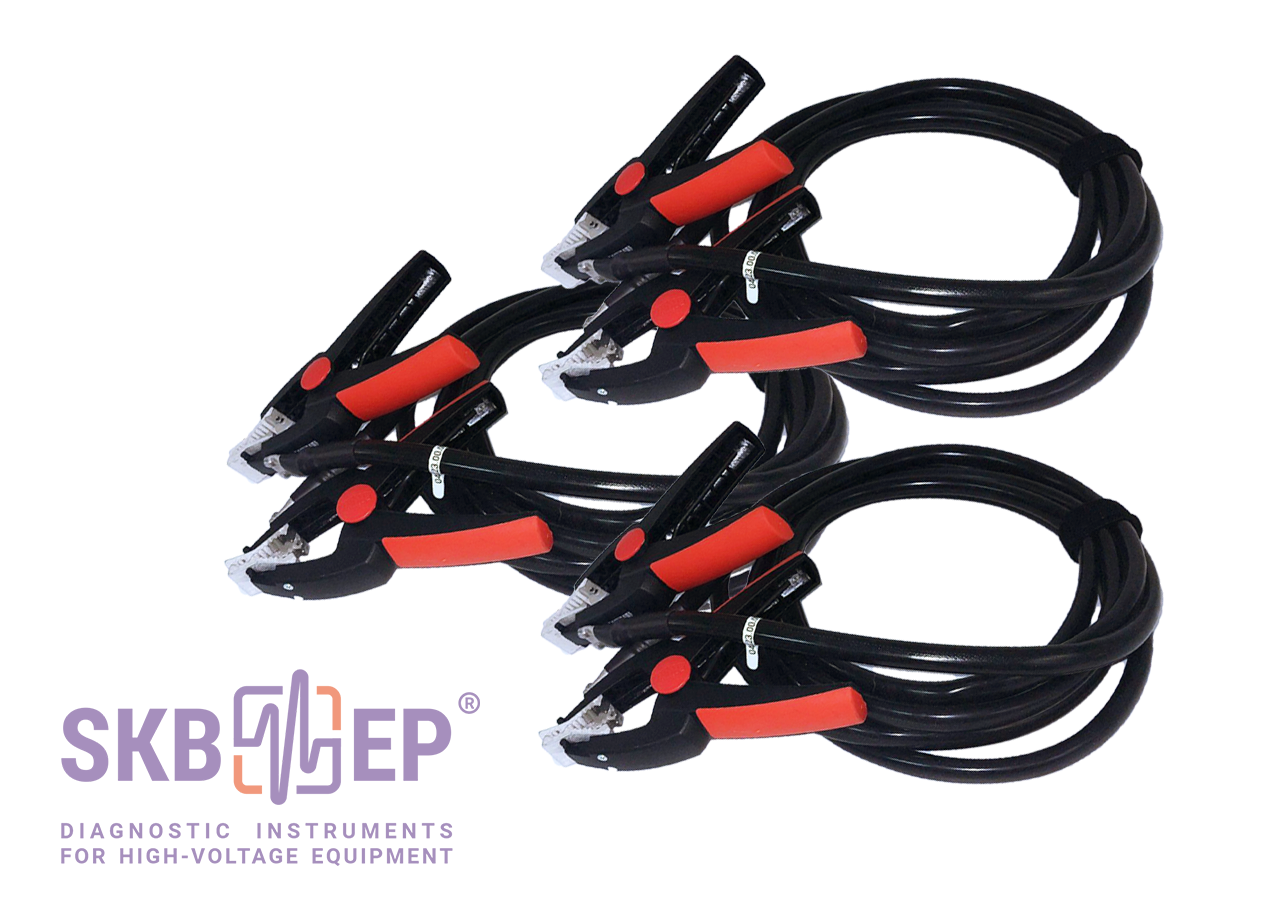

Câble de court circuit et de connexion des enroulements HT et BT
041.23.00.000
Câble de court circuit et de connexion des enroulements HT et BT
041.23.00.000
Pour utilisation de la méthode DRM il faut choisir l’un des câbles de court-circuit pour la fermeture des circuits secondaires. Ces câbles sont destinés à la vérification sans démontage des régleurs de prises en charge des transformateurs de puissance, applicable aux transformateurs jusqu’à 40 000 kVA inclus. Le kit est composé des 3 câbles de mise en
court-circuit aux pinces crocodiles à l’ouverture 70 mm, longueur de 3 m. Outre cela, ce câble est nécessaire à la connexion des enroulements HT et BT lors de mesures en mode "deux enroulements en conséquence".
Câble de court circuit
035.31.00.000
Câble de court circuit
035.31.00.000
Pour la méthode DRM il faut choisir l’un des câbles de court-circuit pour la fermeture des circuits secondaires. Ces câbles sont destinés à la vérification sans démontage des régleurs de prises en charge des transformateurs de puissance et des autotransformateurs. Le kit est composé de 3 câbles de mise en court-circuit au pinces crocodiles à l’ouverture jusqu’à 50 mm, longueur de 12 m.
Résistance supplémentaire
032.25.00.000
Résistance supplémentaire
032.25.00.000
Pour la méthode DRM la résistance supplémentaire est indispensable. Cette résistance est nécessaire pour le contrôle sans démontage des régleurs de prises lors de la résistance complète de l’enroulement au-dessous de 0,5 Ω.
Broche KMDLAX-6P
Broche KMDLAX-6P
Bornier pour câble RS-485 pour liaison de l’appareil avec le système de mesure guidé par SCADA.
Bornier pour bobine normale
023.12.00.000
Bornier pour bobine normale
023.12.00.000
Pour les laboratoires de vérification: réalisation de la vérification / du calibrage de l’appareil.
Sac pour les câbles et la documentation
126.06.00.000
Sac pour les câbles et la documentation
126.06.00.000
Sac commode, pratique et antiusure pour le transport des câbles, documents et autres éléments supplémentaires de l’appareil MIKO-9.
La barre de manipulation
110.41.00.000 110.41.00.000-01 110.41.00.000-02
La barre de manipulation
110.41.00.000 110.41.00.000-01 110.41.00.000-02
La barre de manipulation est destinée à la connexion des câbles de mesure de couvercle du réservoir du transformateur de puissance jusqu’à 220 kV aux entrées HT, sans utilisation des échelles et releveurs. Dans la composition une barre avec les contacts de courant et potentiels connectés par un plateau de mesure. Le plateau à partir de terre/ de couvercle du réservoir est connecté aux câbles de mesure.
La barre de manipulation pour les équipements jusqu’à 35 kV (longueur 2,2 m);
La barre de manipulation pour les équipements jusqu’à 110 kV (longueur 3,7 m);
La barre de manipulation pour les équipements jusqu’à 220 kV (longueur 5,1 m).
