Modernisation des sondes de contact pour les appareils PKR-2 et PKR-2M
Pour assurer un contrôle fiable des changeurs de prises en charge ainsi de l'automatisation de leur diagnostic, SKB EP commercialise deux appareils - PKR-2 et PKR-2M, dont les fonctions fondamentales sont la prise des oscillogrammes du fonctionnement des contacteurs et l'enregistrement des diagrammes circulaires simultanément pour toutes les phases.
En fonction du type de changeur de prises en charge, les contrôles suivants sont réglementés et effectués:
- pour les changeurs de prises en charge à réacteurs (RNTA, RNT...) - un diagramme circulaire de fonctionnement des commutateurs et sélecteurs;
- pour les changeurs de prises en charge à résistance (RS, RNOA, etc.) - un diagramme circulaire du fonctionnement des commutateurs et des sélecteurs, ainsi qu'un oscillogramme du fonctionnement des commutateurs.
Dans certains cas, comme un contrôle de routine en absence visible de dysfonctionnements du transformateur, ou des tests d'acceptation, l'oscillographie peut être effectuée par la méthode sans démontage (DRM) réalisé par la modification PKR-2M. Par contre, l'enregistrement d'un diagramme circulaire, ainsi qu'oscillographie en cas de réparation et ajustage sont toujours réalisés avec un démontage du changeur de prises en charge.
Le démontage du CPC est toujours un processus complexe et long. Pour minimiser les coûts en temps et en main-d'œuvre, les appareils du groupe PKR peuvent être équipés de sondes de contact à distance spéciales qui simplifient le processus de connexion de l'appareil au contacteur sans vidange / avec vidange partielle / ou complet de l'huile.
|
Ce nouveau set de sondes réalisé grace à notre propre expérience de tests et de travaux et suit aux recommandations des utilisateurs des appareils PKR-2 et PKR-2M est devenu encore plus pratique, plus fonctionnel et plus ergonomique. |
Principales critères pris en compte dans les modèles précédentes ainsi que dans cette nouvelle modification:
- isolation qui permet d'éviter de toucher les parties métalliques du changeur de prises en charge, évitant ainsi la possibilité de fausser les résultats de mesure
- adaptabilité et ergonomie pour le raccordement aux contacts fixes du contacteur, situés sous la couche d'huile du transformateur ou dans un endroit difficilement accessible (par exemple, au bas du contacteur).
PRINCIPALES DIFFÉRENCES ET MODIFICATIONS
et ce qui est resté inchangé:
1. QUANTITÉ
Le nombre de sondes est inchangé - 7 pièces dans ce nouveau set comme dans l'ancien.
2. LONGUEUR D'UNE SONDE ET NOMBRE DE MAILLONS

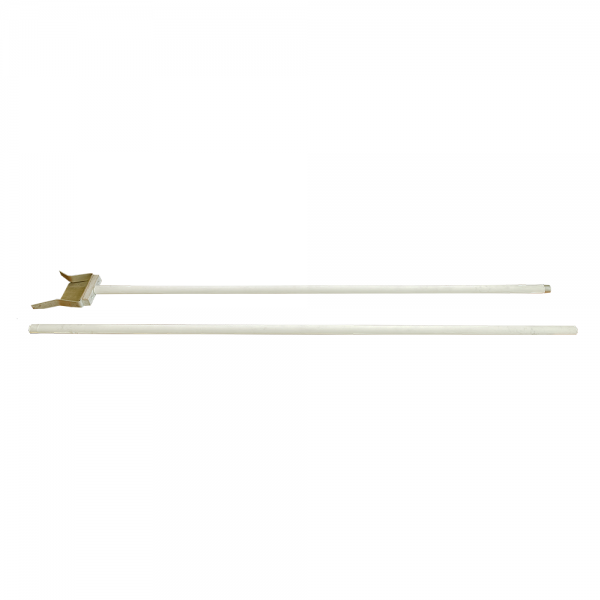

Anciennes sondes : deux maillons 700 mm et 750 mm, ce qui donnait une longueur d'ensemble de 1450 mm (hors buse de contact).

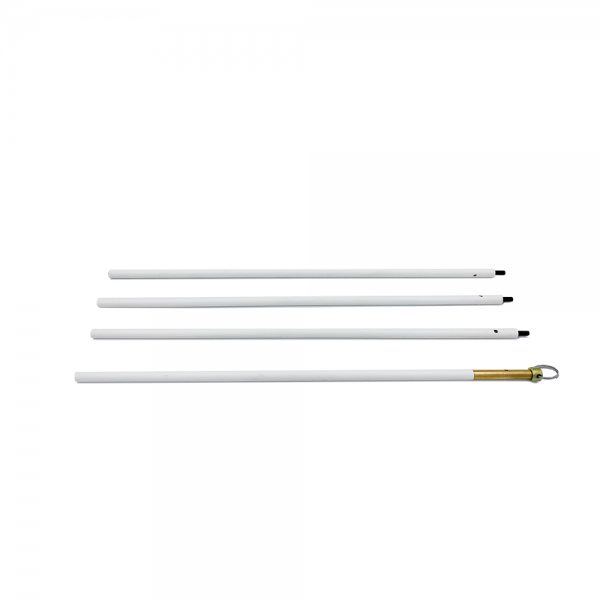

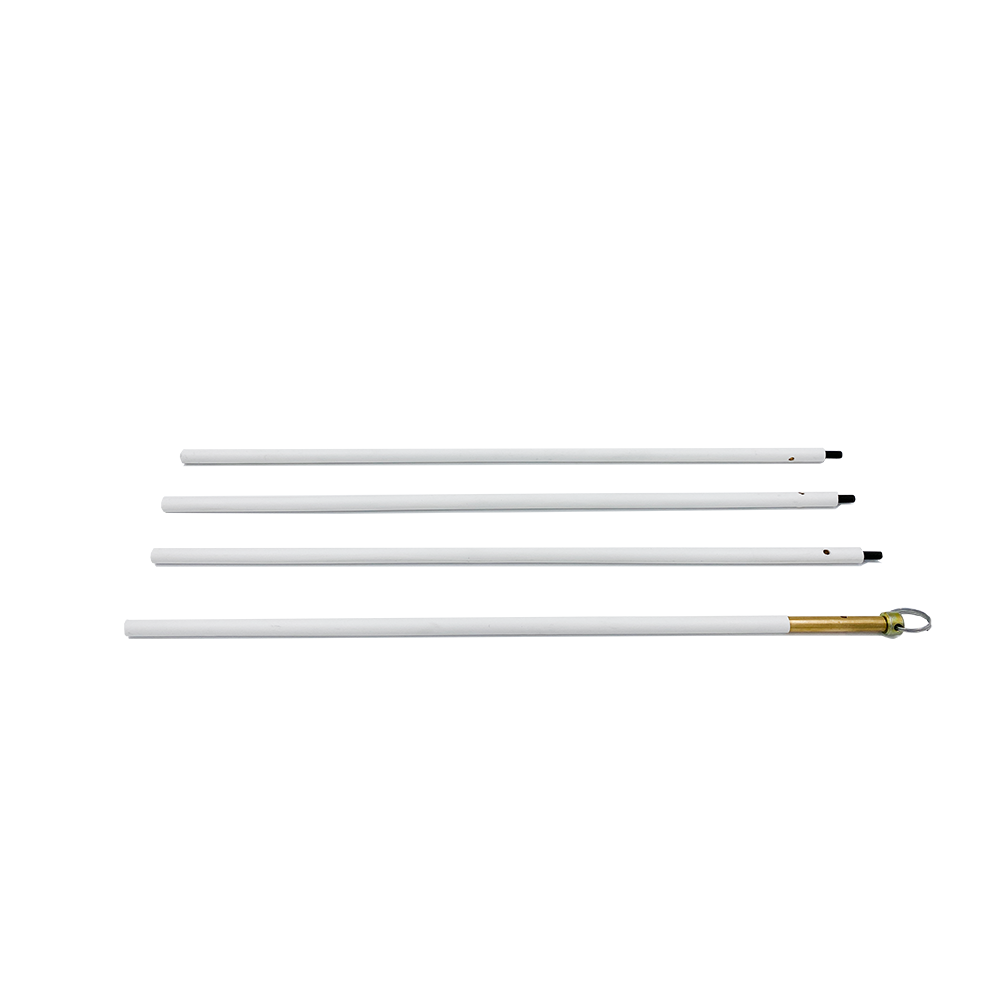

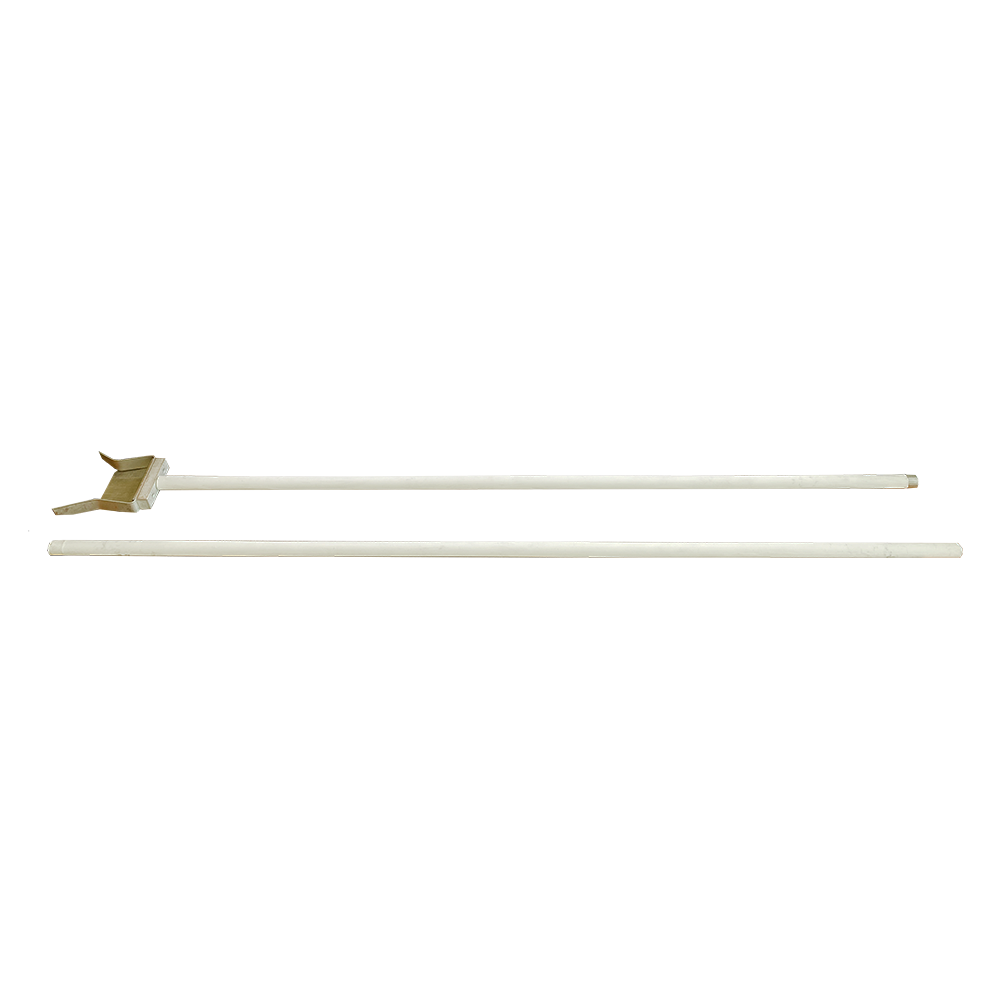

Nouvelles sondes: désormais 1 sonde est composée 4 maillons de 400 mm, soit 1600 mm d'une longueur totale (hors buse de contact). La longueur totale est augmentée, de plus, il apparait une variabilité de longueur supplémentaire pour différents types de changeurs de prises en charge.
3. DIAMÈTRE DE LA SONDE
Anciennes sondes : Plus épaisses avec 13 mm de diamètre, ce qui ne tient pas compte de la conception de certains changeurs de prises en charge.
Nouvelles sondes: Elles sont devenues plus fines avec un diamètre de 9 mm, ce qui permet de les utiliser sur les changeurs de prises en charge de type RNOA dont la conception prévoit les tubes de guidage où la sonde doit être insérée assez étroits.

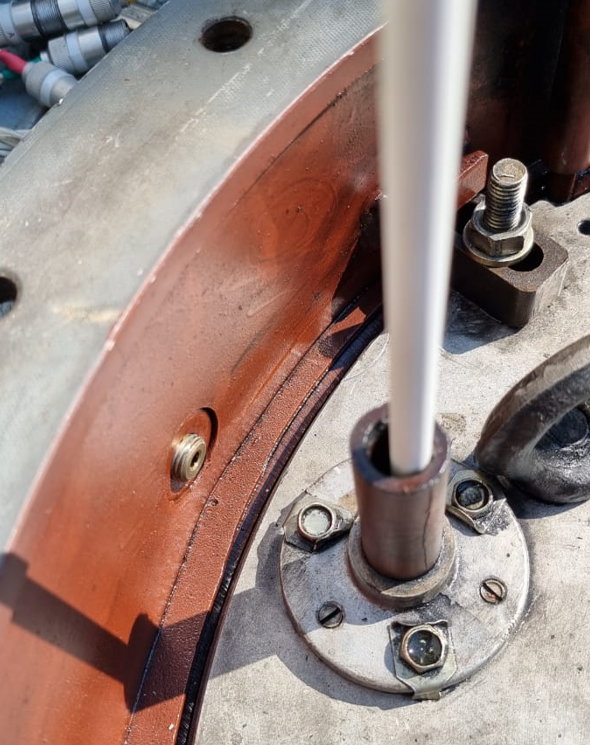

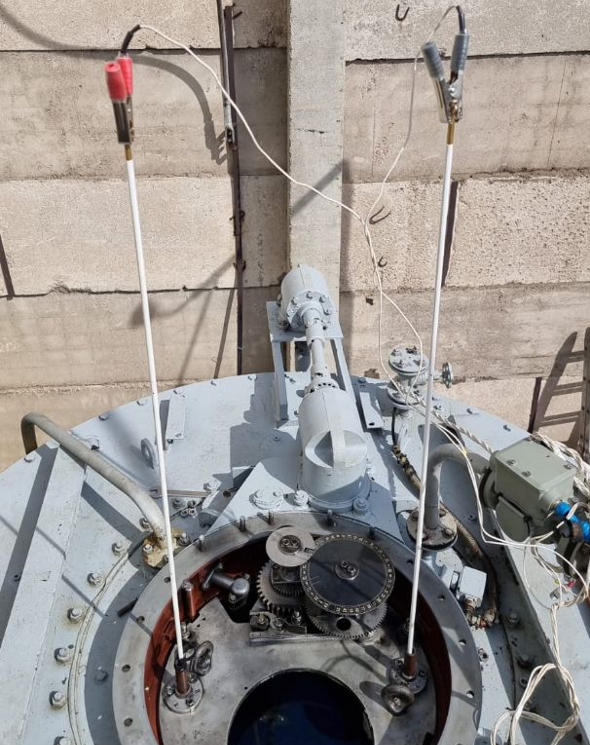

Essais expérimentaux de nouvelles sondes sur le changeur de prises en charge type RNOA 35/1000.
4. EMBOUTS DE CONTACT

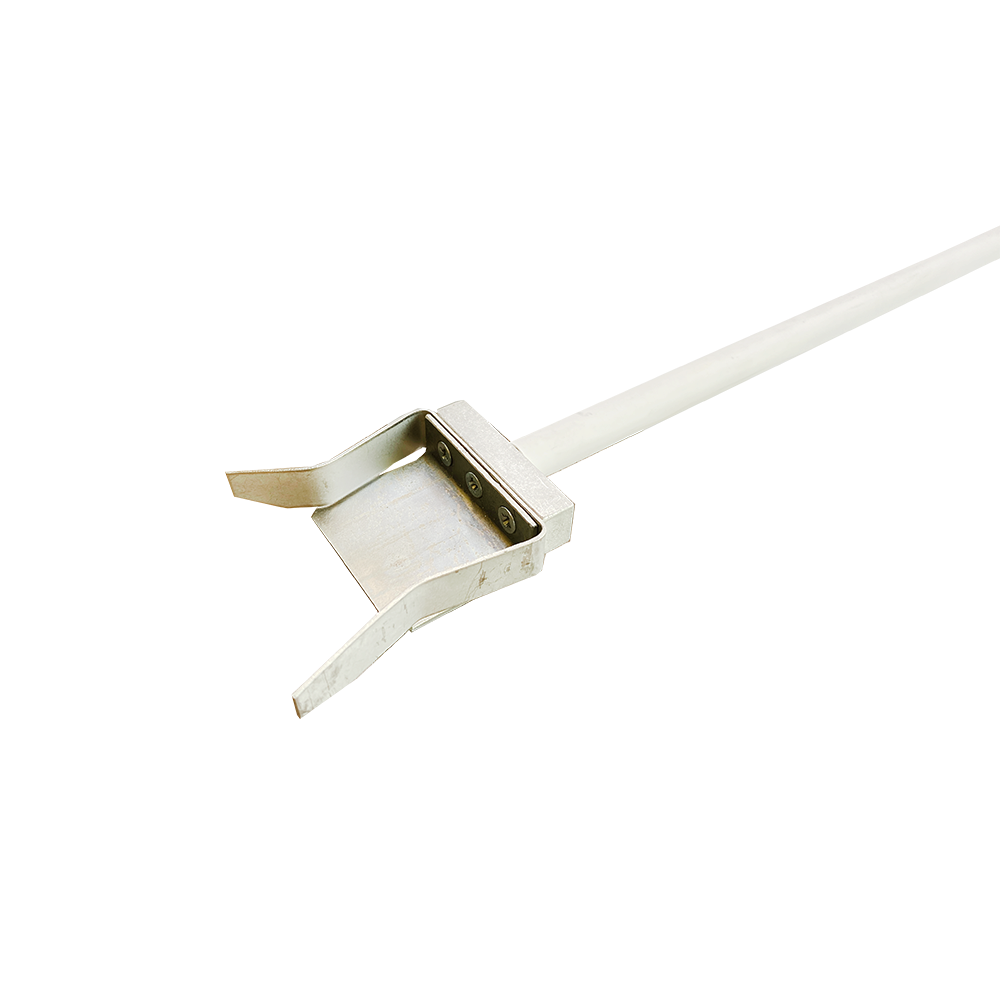

Anciennes sondes : par défaut, sans possibilité de démontage, elles étaient dotées d'embouts de contact sous la forme d'une poignée à ressort (fermée).

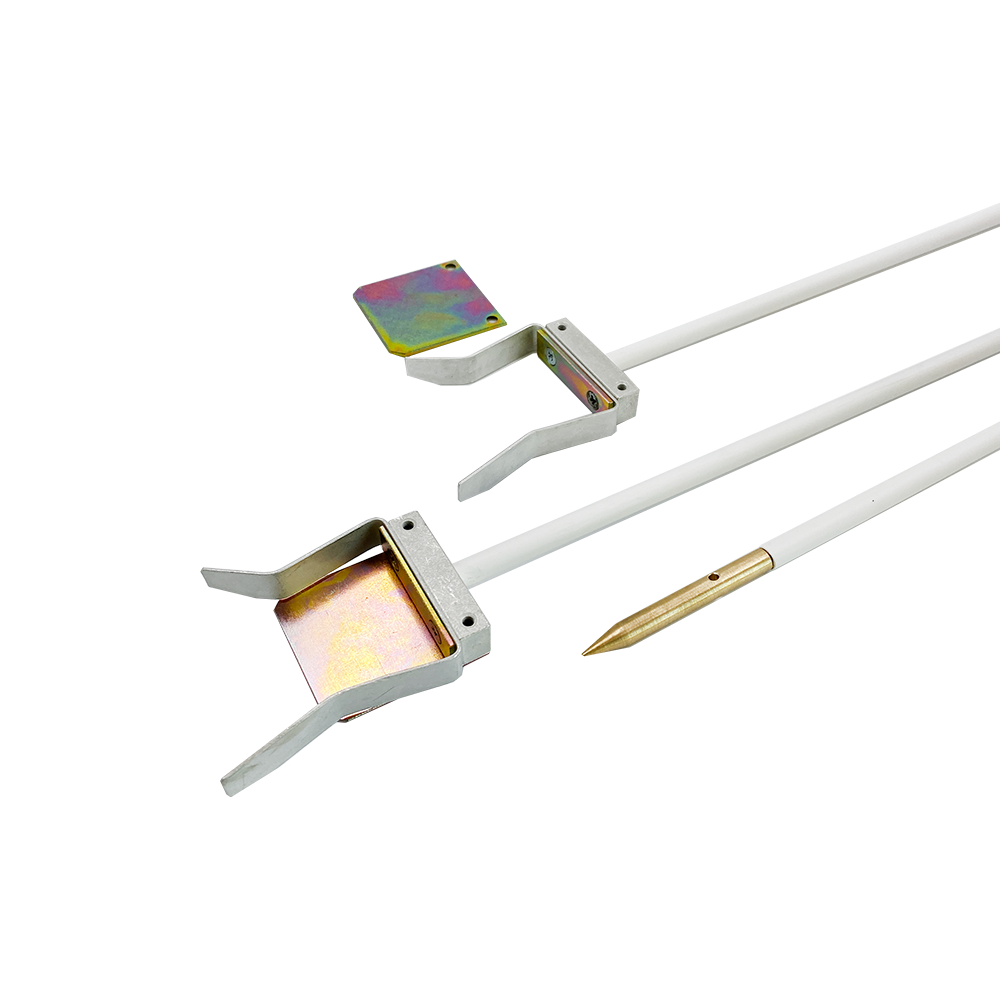

Nouvelles sondes: Chaque sonde possède une extrémité filetée, ce qui permet de les connecter entre elles et également de changer l'embout de contact, qui désormais est proposé en trois versions :
- Contacts coniques pointus

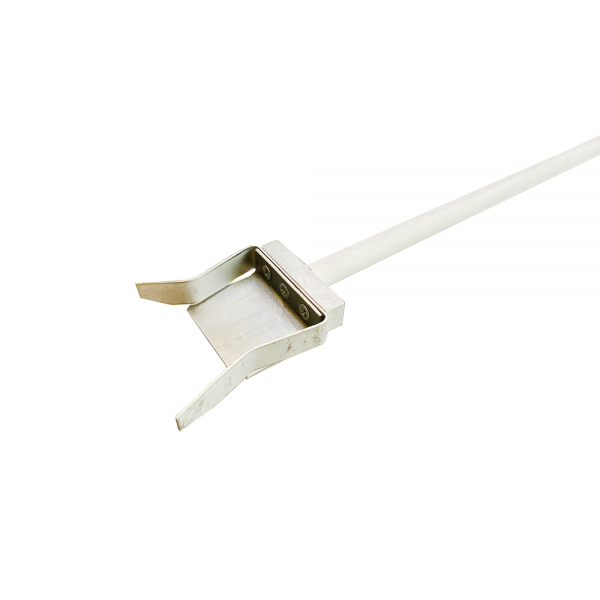

- Poignées à ressort (fermées)
- Poignées à ressort (ouvertes) – il devient possible de retirer le «dos» de la poignée pour certains types de changeurs de prises en charge.
5. TRANSPORT ET STOCKAGE
Anciennes sondes : Un boîtier de transport et de stockage d'une forme allongée (850 mm) dans lequel les sondes étaient étroitement disposés et fixées les unes aux autres, ce qui causait parfois des désagréments lors du déplacement et avant les tests.

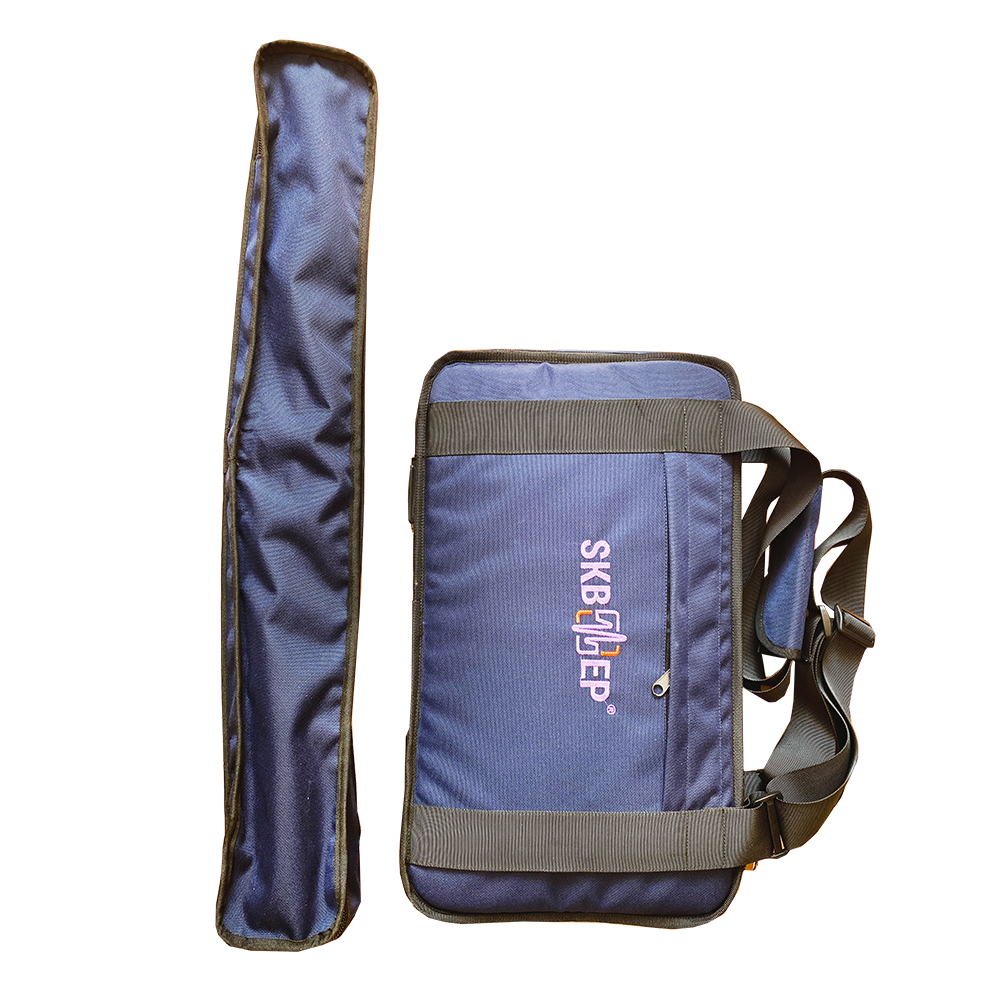

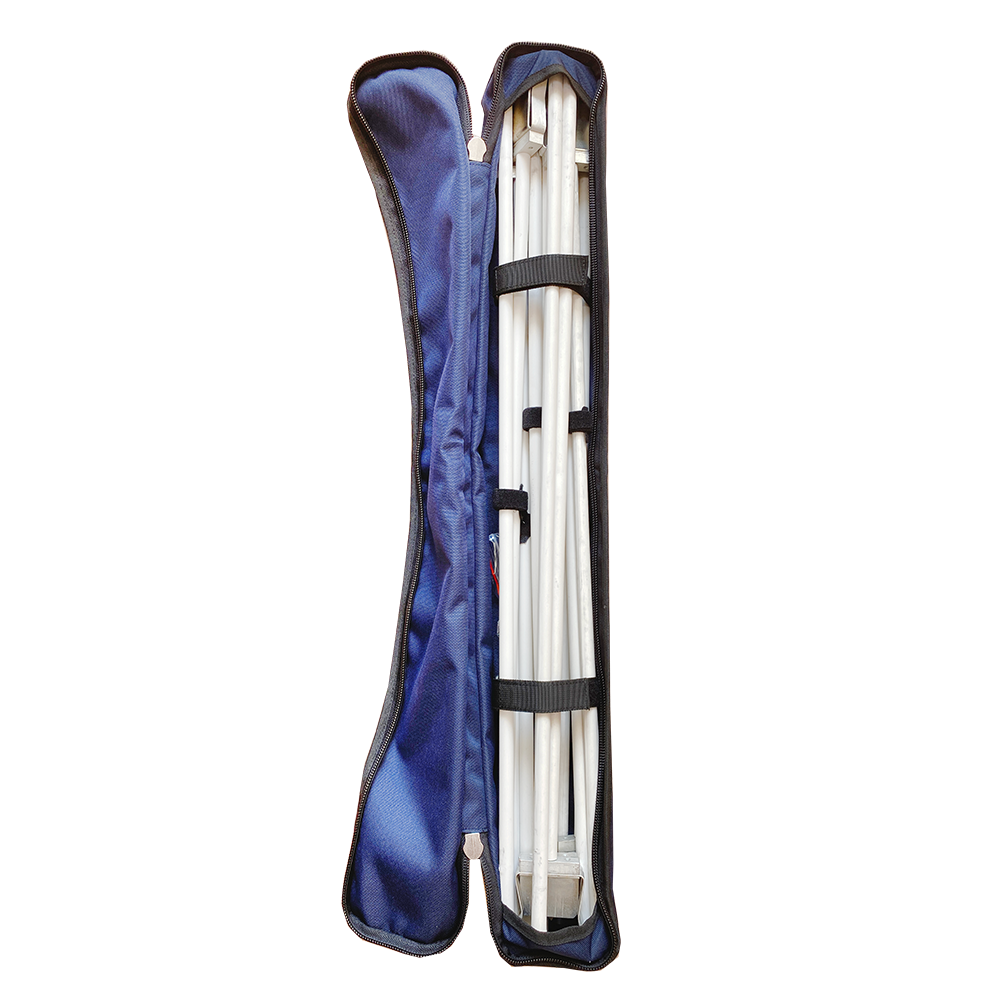

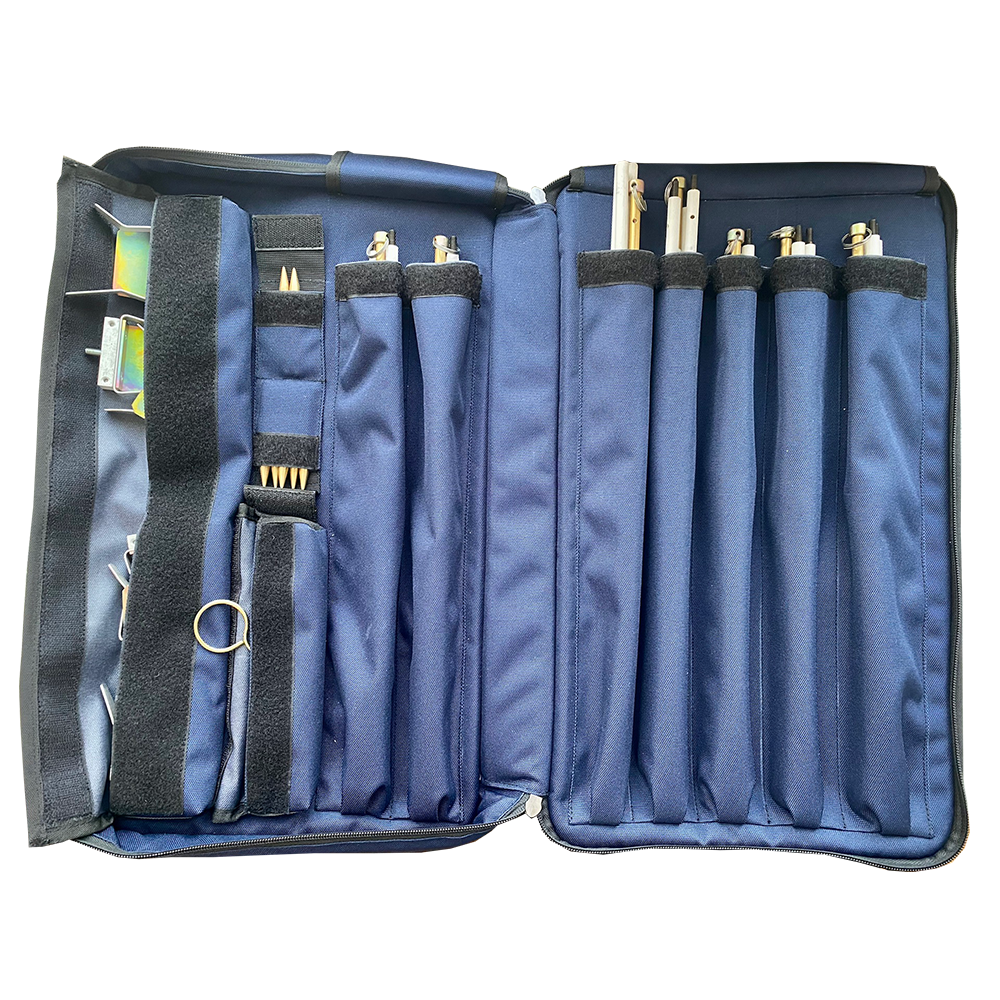

Nouvelles sondes: un nouveau sac conçu pour transport et stockage est devenu plus compact en longueur (500 mm), maintenant chaque maillon d'une sonde a un emplacement dédié et une poche spéciale est prévue pour les embouts de contact. Ce rangement organisé assure une facilité de déplacement et d'une préparation au travail.
Nouvelles sondes sont déjà disponibles à la commande et ont été testées avec succès sur différents types de changeurs de prises en charge, ainsi que dans le travail des spécialistes du laboratoire qui fournit des services de réparation et de diagnostic des changeurs de prises en charge - tous les commentaires sont positifs !
|
Ces nouvelles sondes peuvent être utilisées à la place d'un set de sondes précédemment acheté avec tous les appareils du groupe PKR. |
Si vous avez encore des questions ou besoin des informations plus détaillées, les spécialistes SKB EP se feront un plaisir de vous aider par téléphone +7 (812) 500-25-48 ou par e-mail : skb@skbpribor.ru.
