Court-circuiter les enroulements secondaires lors du diagnostic des changeurs de prises en charge : pour quel raison ?

Lors du diagnostic d'un transformateur de puissance, une attention particulière doit être portée au contrôle de l'état technique du changeur de prises en charge. Ce mécanisme qui permet de réguler la tension sous charge est une unité importante et technologiquement complexe nécessitant une attention et une surveillance régulières.

Le diagnostic standarddes changeurs de prises en charge est un processus très long, laborieux et rare qui nécessite des connaissances et des qualifications particulières des spécialistes. Pour faciliter le contrôle et l'introduction du diagnostic du changeur de prises en charge planning de fonctionnement, la société SKB EP a implémenté le mode DRM dans certains de ses dispositifs. Cela permet d'effectuer un diagnostic sur place des dispositifs à résistance du changeur de prises en charge sans retirer le couvercle de la cuve du contacteur.

Le mode DRM est implémenté dans un appareil spécialisé de diagnostic des changeurs de prises en charge PKR-2M, ainsi que dans les milliohmmètres MIKO-8M(A) et MIKO-9A.

En milliohmmètres, le mode DRM permet d'effectuer un test supplémentaire en parallèle avec la fonction directe des appareils de mesure de la résistance des enroulements. Dans le PKR-2M, DRM agit comme un test supplémentaire qui « recueille l'anamnèse » (évalue l'état de contacteur et vérifie le déroulement de son fonctionnement) avant diagnostic « démontable » sur l'enregistrement des diagrammes circulaires et de l'oscillographie. A part cela, le visuel du graphique enregistré en mode DRM dans l'appareil PKR-2M est proche de celui de diagnostic « démonté », ce qui donne une perception plus appropriée aux spécialistes initiés.

Le fonctionnement dans ce mode a ses propres spécificités, notamment, la nécessité de court-circuiter les enroulements BT du transformateur. Il est important de faire attention à ce point, car il existe des cas de disfonctionnement qui provoquent un affichage des données incorrectes par les appareils. Plusieurs raisons pour lesquelles il est nécessaire de court-circuiter les enroulements secondaires :

• Pour éviter d'induire une FEM importante dans l'enroulement secondaire. Cela peut affecter la précision des mesures et également être dangereux pour le personnel d'exploitation, ainsi que pour l'isolation de l'enroulement secondaire, des instruments, des relais et des bornes de protection.
• La tension aux extrémités ouvertes de cet enroulement peut augmenter de plusieurs dizaines à plusieurs milliers de volts, ce qui peut également être dangereux pour le personnel et le matériel;
• Avec l'enroulement BT court-circuité, les graphiques obtenus montrent davantage de chutes de courant, ce qui fait du DRM une méthode de diagnostic plus précise et plus sensible.

Des câbles spéciaux sont disponibles pour court-circuiter tous les appareils énumérés. En livraison standard, le PKR-2M est livré avec un jeu de câbles (3 pièces), chacun de 12 m de long, avec des pinces « crocodiles » dont l’ouverture est de 50 mm.

Pour les milliohmmètres MIKO-8M(A) et MIKO-9A, en configuration supplémentaire (sur demande), il existe également un jeu spécial de câbles (3 pièces) pour court-circuiter, chacun de 3 m de long, où l'ouverture de pinces constitue 80 mm.

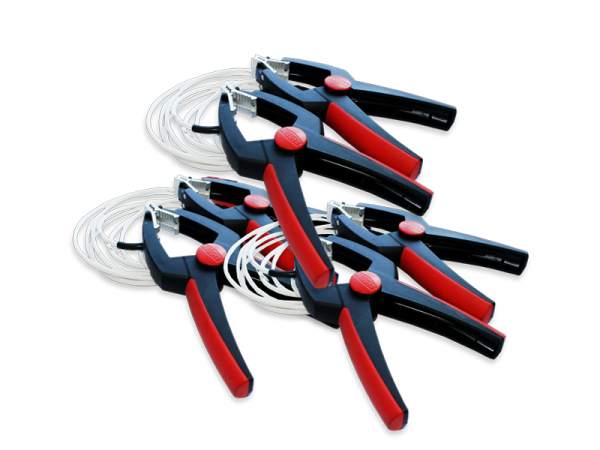

Jeu de câbles de court-circuit pour MIKO-8M(A) et MIKO-9A

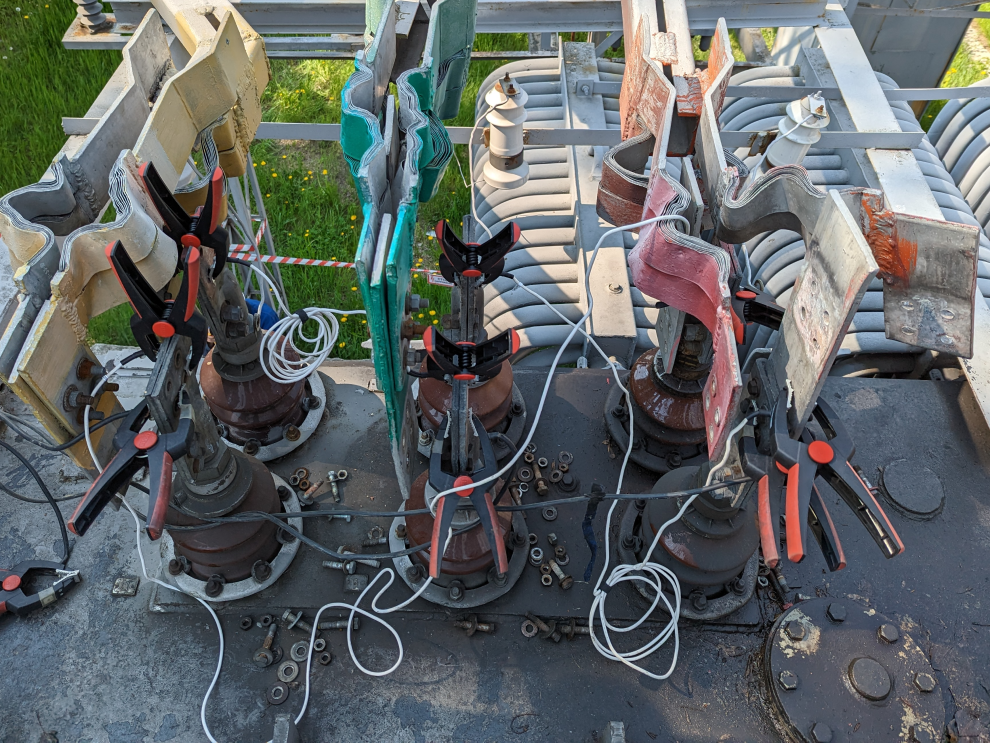

Court-circuit avec un câble

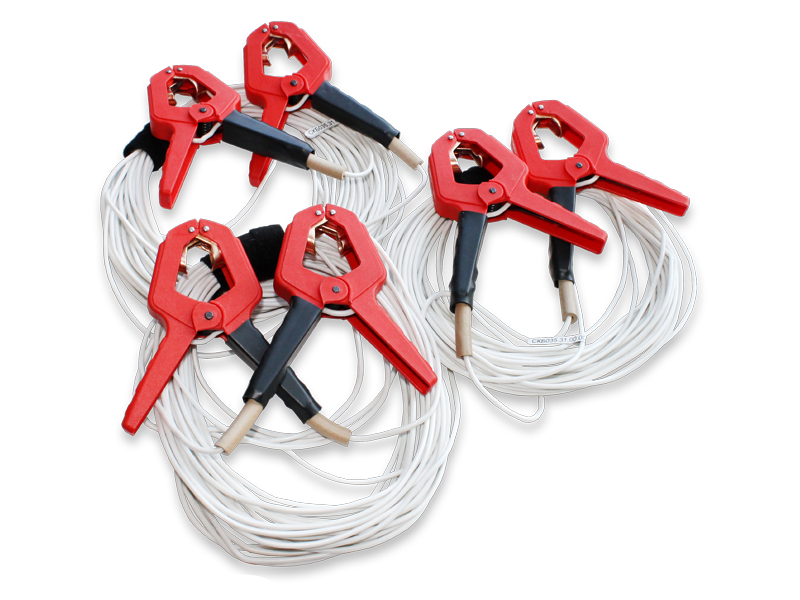

Câbles de court-circuit pour PKR-2M

Remarque : lors de la mesure de la résistance ohmique avec les appareils MIKO-8M(A) et MIKO-9A, il n'e faut pas court-circuiter les enroulements secondaires, sinon le courant de mesure des appareils mettra plus de temps à se stabiliser, ce qui allongera le processus de mesure de la résistance.

Il est obligatoire de court-circuiter des enroulements secondaires lors du travail avec des appareils de mesure dans le cadre du diagnostic sur place des changeurs de prises à résistance (DRM), car il existe un risque d'obtenir des données inexactes ou, plus important encore, de mettre en danger la vie du personnel.
