Un nouveau capteur à résistance DP32 pour le diagnostic des disjoncteurs à vide

Le diagnostic des disjoncteurs haute tension de chaque type a ses propres caractéristiques et nécessite une certaine approche. Pour surveiller le temps, la course et la vitesse des disjoncteurs haute tension, SKB EP met en œuvre les appareils du groupe PKV qui sont équipés du capteur linéaire D12 et du capteur angulaire D21 pour mesurer la course et la vitesse de disjoncteurs haute tension de divers types.

Les disjoncteurs à vide ont un format de mesure linéaire, et semble-t-il qu’on peut utiliser le capteur DP12 ? Pas tout à fait. Si l'on considère les disjoncteurs à vide de 6-10 kV, les écarts admissibles pour l’enregistrement de leur course seront ±0,5 mm, donc l’utilisation du capteur DP12 n’est pas possible en raison de son erreur de ±1 mm.

Un nouveau capteur DP32 est mis en place pour résoudre ce « problème » ! Le capteur à résistance DP32 est livrable pour les appareils PKV/M7, PKV/M15 et PKV/UZ (ont été retirées de la production). L’incrémentation du capteur est 0,01 mm, ce qui permet les mesures allant jusqu'à 20 mm.

Des éléments de fixation spéciaux sont nécessaires pour installer tout capteur DP. Les appareils standards PKV/M15, PKV/M7 et PKV/M3 comprennent l'ensemble des éléments de fixation qui couvrent la plupart des disjoncteurs de fabrication russe ou soviétique. Pour d’autres disjoncteurs (qui sont principalement fabriqués à l'étranger), il y a un ensemble d'éléments de fixation supplémentaires optionnels qui est complété sans arrêt.

Les éléments de fixation pour les disjoncteurs VBTCH-10 (pince SKB010.50.00.000), VF-12 (bras Nº 77 SKB010.56.00.00) et VBUE-10 (port Nº 70 SKB010.51.00.000) ont été fabriqués et testés avec succès.

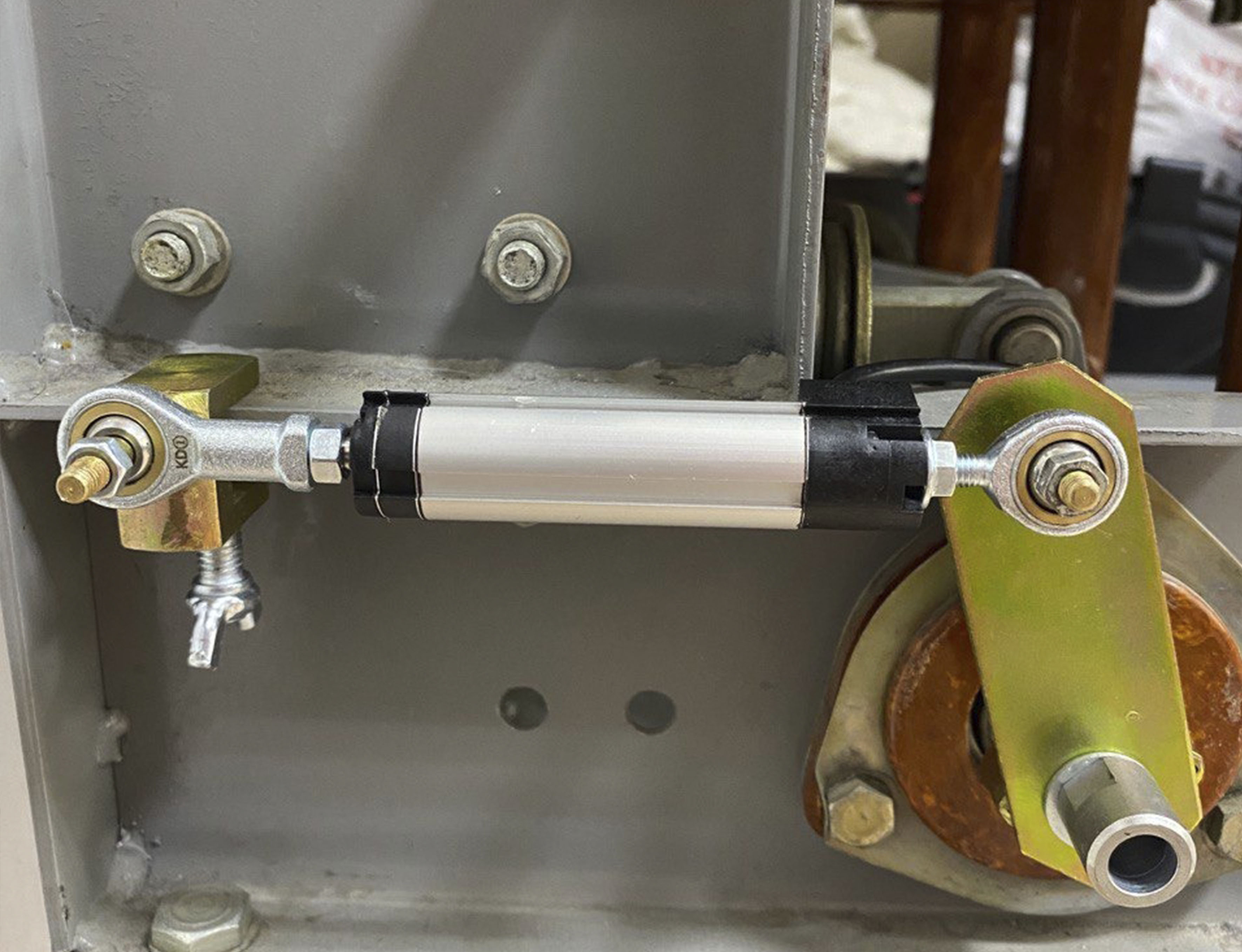

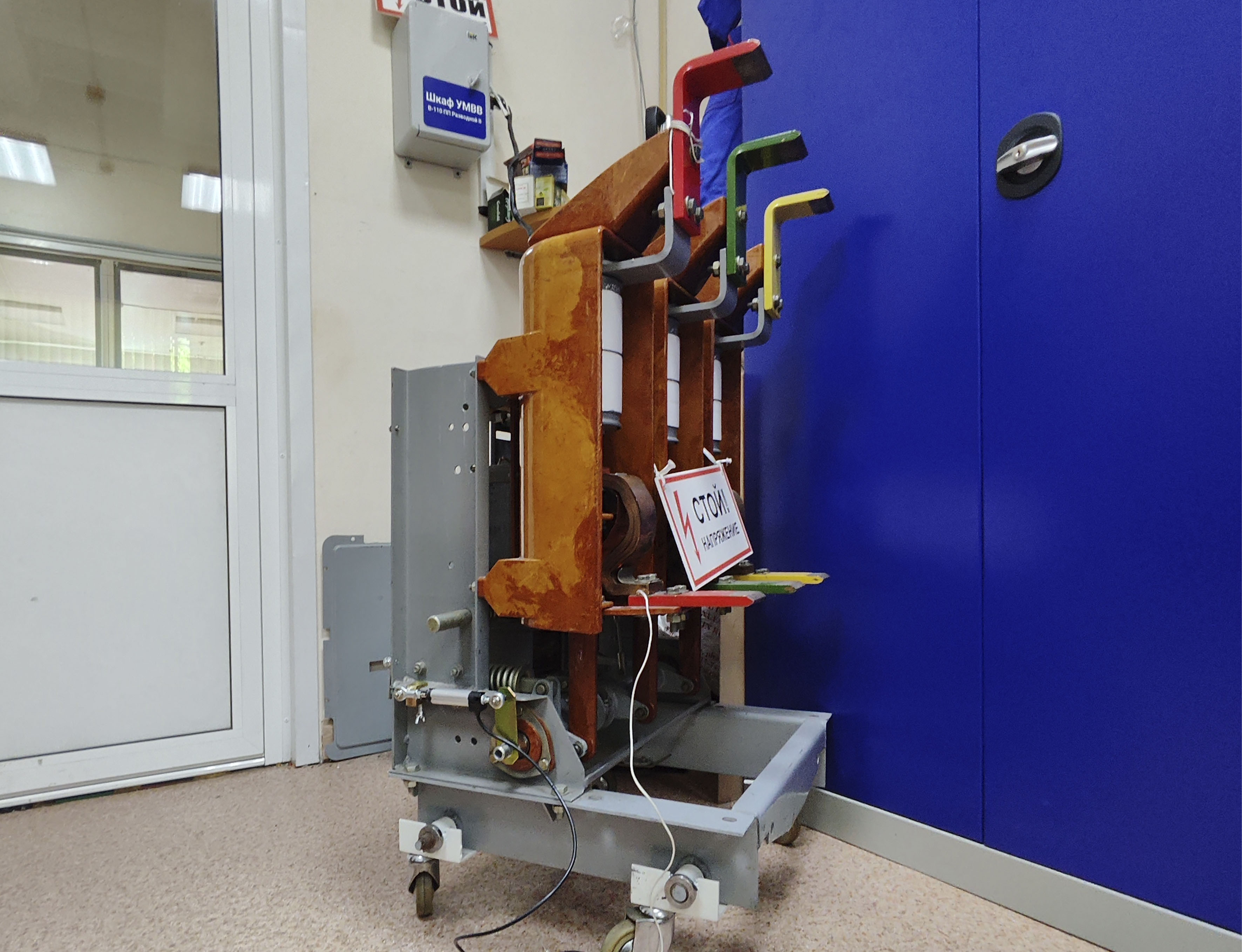

Capteur DP32 installé sur VBTCH-10

Les appareils PKV/M7 ont été utilisés pour les essais des disjoncteurs VBTCH-10. Comme pour les capteurs ou les disjoncteurs de tout type, l’appareil affiche les résultats sur son écran et ils peuvent toujours être visualisés et analysés sur un ordinateur grâce à un logiciel spécial.

Lors de l'utilisation de DP43, les diagrammes et les valeurs tabulaires sont affichés d’une manière familière et compréhensible, ce qui ne cause pas trop de questions sur l’état du disjoncteur.

Les résultats obtenus montrent que le disjoncteur est en bon état et répond à toutes les exigences pour une utilisation ultérieure.

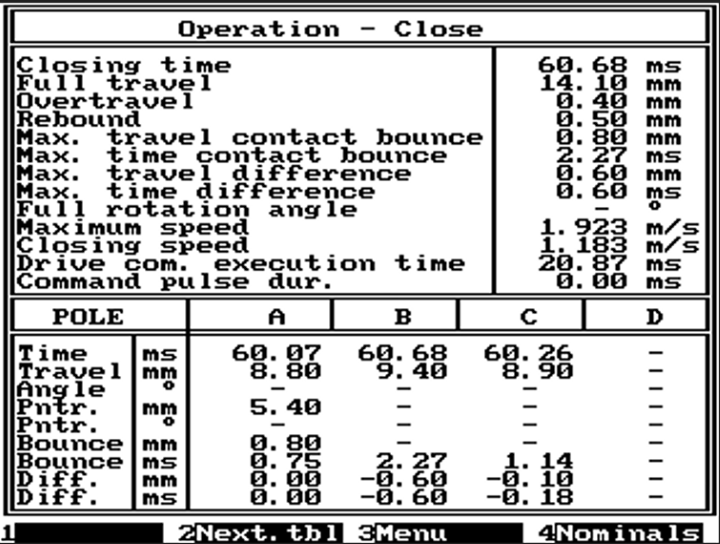

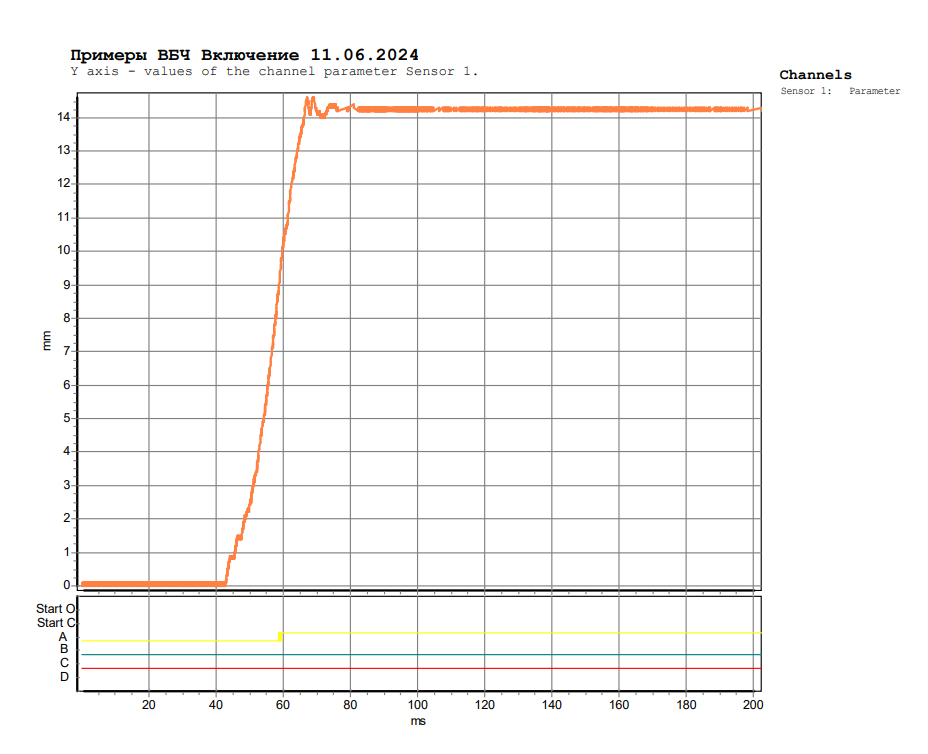

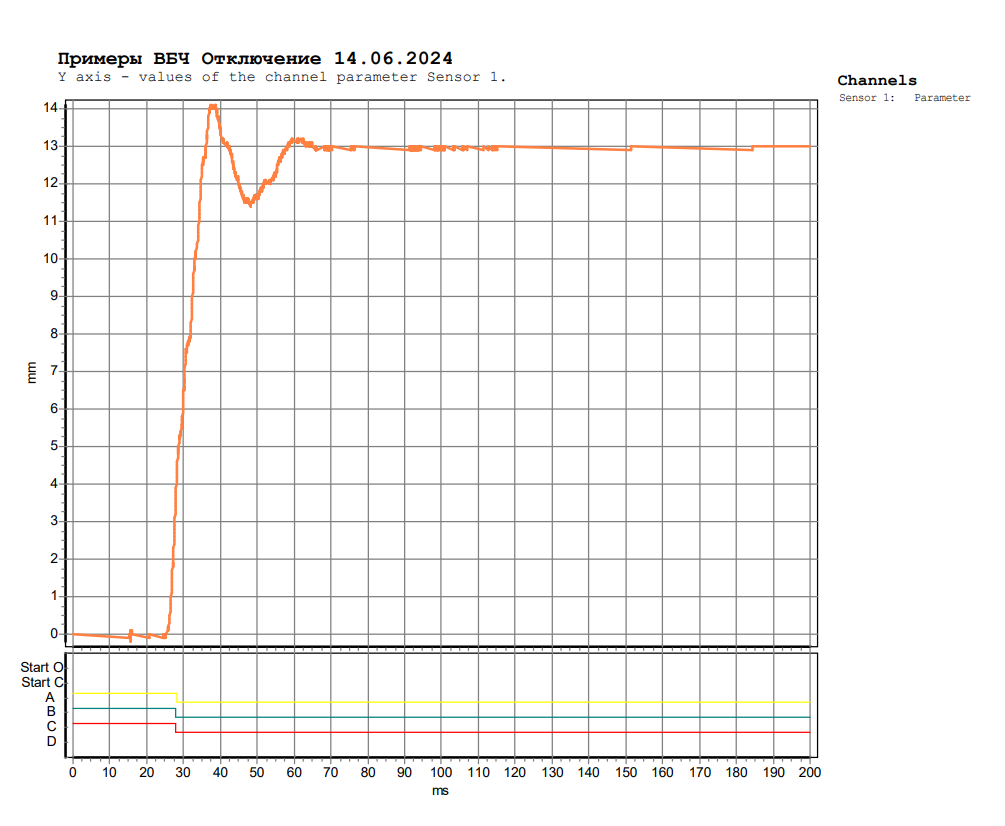

Les résultats de mesure de VBTCH-10 enregistrés par PKV/M7 et le capteur DP32

Le capteur à résistance DP32 et tous les éléments de montage spécifiés sont déjà disponibles à l’achat sur demande !

Si vous avez des questions spécifiques sur leur fonctionnement, veuillez nous téléphoner à : +7 (812) 500-25-48 ou écrivez-nous à : skb@skbpribor.ru
